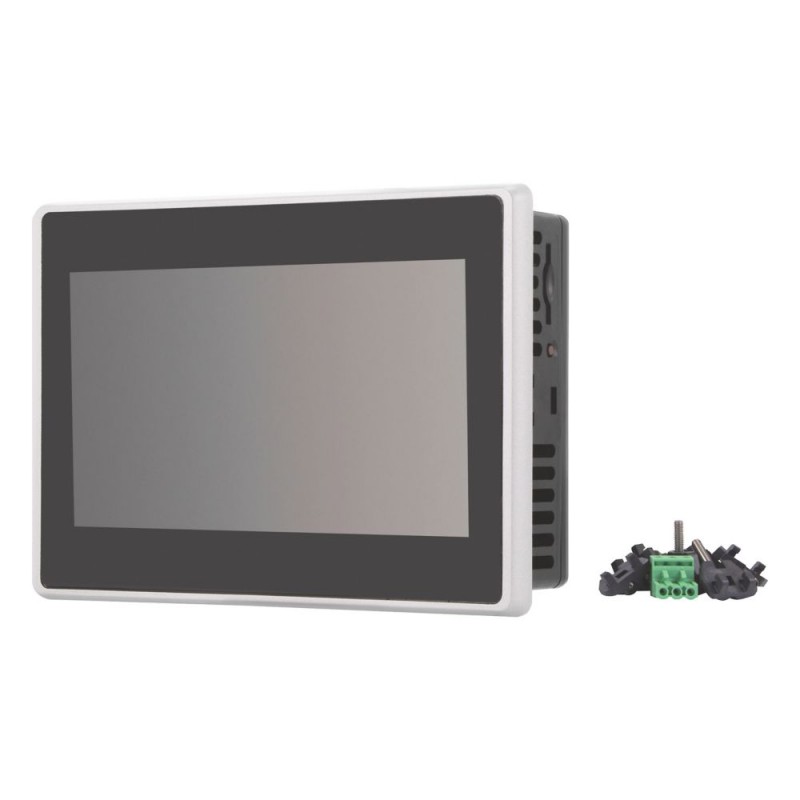

XH-303-70-A10-A00-2B 199882 EATON ELECTRIC Paneel Web 7" 1280x800 IP65
XH-303-70-A10-A00-2B
199882
EATON-MOELLER
Paneel Web 7" 1280x800 IP65
HMI Webpanel XH-303, Kapazitiver Multi-Touch, 7" widescreen, 1024 x 600 Pixel, 1 x Ethernet 1000Base-T/100Base-TX/10Base-T, 1 x USB-Host 2.0
HMI-Touch-Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲HMI Webpanel XH-303, Kapazitiver Multi-Touch, 7" widescreen, 1024 x 600 Pixel, 1 x Ethernet 1000Base-T/100Base-TX/10Base-T, 1 x USB-Host 2.0
Lieferprogramm
Sortiment
XH-303
Sortiment
HMI Webpanel
Funktion
Webpanel
Beschreibung
HMI Webpanel
24 V DC
7 Zoll
TFTcolor
1024x600 px , Kapazitiv, Ethernet, USB 2.0
24 V DC
7 Zoll
TFTcolor
1024x600 px , Kapazitiv, Ethernet, USB 2.0
gemeinsame Merkmale der Baureihe
Ethernet-Schnittstelle
USB-Host
USB-Host
Display-Art
Farbdisplay, TFT
Touch-Technologie
Kapazitiver Multitouch
Anzahl Farben
64 k Farben
Auflösung
1024 x 600 Pixel
Hochkantprojektierung
ja
Bildschirmdiagonale
7
widescreen Zoll
widescreen Zoll
Ausführung
Kunststoff-Gehäuse und Glasfront im Kunststoff-Rahmen
Betriebssystem
Linux
Lizenzscheine für onboard Schnittstellen
nicht erforderlich
integrierte Schnittstellen
1 x Ethernet 1000Base-T/100Base-TX/10Base-T
1 x USB-Host 2.0
1 x USB-Host 2.0
Ausführung Front
Gehärtetes Glas im Kunststoff-Rahmen
Verwendung
Einbau
Touchsensor
Multifinger Detection
Verlustleistung
10.5 W
Technische Daten
Display
Display-Art
Farbdisplay, TFT
Bildschirmdiagonale
7
widescreen Zoll
widescreen Zoll
Auflösung
1024 x 600 Pixel
Sichtbare Bildfläche
154 x 86 mm
Format
widescreen
Ablesewinkel [[links/rechts/oben/unten]]
85°/85°/85°/85° ° (Grad)
Anzahl Farben
64 k Farben
Kontrastverhältnis
typisch 700:1
Helligkeit
typisch 350 cd/m2
Hintergrundbeleuchtung
LED
per Software dimmbar
per Software dimmbar
Lebensdauer der Hintergrundbeleuchtung
typisch 50000 h
Bedienung
Technologie
Capacitive Touch
Touchsensor
Multifinger Detection
System
Prozessor
ARM Cortex-A53, Quad-Core, 1.8 GHz
Interner Speicher
2 GB DDR4-RAM, 8 GByte eMMC
Externer Speicher
keiner
Kühlung
Lüfterlose CPU- und Systemkühlung, rein passiv über freie Konvektion
Projektierung
Visualisierungssoftware
Nicht erforderlich. Web-Browser
Betriebssystem
Linux
Schnittstellen, Kommunikation
integrierte Schnittstellen
1 x Ethernet 1000Base-T/100Base-TX/10Base-T
1 x USB-Host 2.0
1 x USB-Host 2.0
USB-Host
USB 2.0, nicht galvanisch getrennt
Ethernet
1000/100/10 Mbps
Spannungsversorgung
Nennspannung
24 V DC SELV (safety extra low voltage, Sicherheitskleinspannung)
Bemessungsbetriebsspannung [Ue]
24 DC (-20%/+25%) V
zulässige Spannung
Effektiv: 19,2-30,0 V DC (Nennspannung -20%/+25%)
Absolut mit Welligkeit: 18,0-31,2 V DC
Batteriebetrieb: 18,0-31,2 V DC (Nennspannung -25%/+30%)
35 V DC für eine Dauer < 100 ms
Absolut mit Welligkeit: 18,0-31,2 V DC
Batteriebetrieb: 18,0-31,2 V DC (Nennspannung -25%/+30%)
35 V DC für eine Dauer < 100 ms
Spannungseinbrüche
≤ 10 ms ab Nennspannung (24 V DC)
5 ms ab Unterspannung (19,2 V DC) ms
5 ms ab Unterspannung (19,2 V DC) ms
Leistungsaufnahme [Pmax.]
max. 14.4 W
Leistungsaufnahme
typ. 10.5 W
Hinweis zur Leistungsaufnahme
Grundgerät: 11.9
USB-Teilnehmer an USB-Host: 2,5
Total: 14,4
USB-Teilnehmer an USB-Host: 2,5
Total: 14,4
Verlustleistung
10.5 W
Hinweis zur Verlustleistung
Verlustleistung bei Stromaufnahme 24 V, alle Schnittstellen angeschlosssen
Stromaufnahme [I]
max. 0.6 (24 V DC) A
Verpolungsschutz
ja
Sicherung
ja (nicht zugängliche Schmelzsicherung)
Potentialtrennung
keine Potentialtrennung
Allgemeines
Gehäusematerial
Kunststoff, schwarz
Ausführung Front
Gehärtetes Glas im Kunststoff-Rahmen
Abmessungen (B x H x T)
196 x 135 x 51 Toleranz ± 0.2 mm
Einbau
Abstand: B x H x T ≥ 30 mm (1.18")
Neigung senkrecht : ± 45 ° ( bei natürlicher Konvektion)
Materialstärke am Einbauausschnitt: min. 2 mm (0.08"), max. 5 mm (0.2")
Neigung senkrecht : ± 45 ° ( bei natürlicher Konvektion)
Materialstärke am Einbauausschnitt: min. 2 mm (0.08"), max. 5 mm (0.2")
Gewicht
0.7 kg
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP65 (frontseitig), IP20 (rückseitig)
ZulassungenApprobationen
CE
Angewandte Normen und RichtlinienEMV
(in Bezug auf CE)
EN 61000-6-2
EN 61000-6-3
EN 61000-6-2
EN 61000-6-3
Schockfestigkeit
gemäß IEC 60068-2-27 g
Vibration
gemäß IEC/EN 60068-2-6
RoHS
konform
Umgebungsbedingungen
Klimatische UmgebungsbedingungenLuftdruck (Betrieb)
795 - 1080 hPa
TemperaturLagerung / Transport [ϑ]
-20 - +60 °C
TemperaturMin. Betriebsumgebungstemperatur
0 °C
TemperaturMax. Betriebsumgebungstemperatur
+50 °C
Relative LuftfeuchteBetauung
Betauung durch geeignete Maßnahmen verhindern
Relative Luftfeuchterelative Feuchte
10 - 95 %, nicht kondensierend
Versorgungsspannung UAux
Bemessungsbetriebsspannung [UAux]
24 V DC (-20/+25%) V
max. Strom [Imax]
0,6 (24 V DC) A
Versorgungsspannung UPow
Versorgungsspannung [UPow]
24 V DC (-20/+25%) V
Bemessungsstrom [I]
0.6 A
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Verlustleistung statisch, stromunabhängig [Pvs]
10.5 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+50 °C
Schutzart
IP65 (frontseitig nach EN 60529-1), IP20 (rückseitig nach EN 60529-1)
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Auf Anfrage
10.3 Schutzart von Umhüllungen
Auf Anfrage
10.4 Luft- und Kriechstrecken
Auf Anfrage
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 8.0
Industriesteuerungen SPS (EG000024) / Grafik-Panel (EC001412)
Elektro-, Automatisierungs- und Prozessleittechnik / Anzeige- und Bedienkomponente / Panel (HMI) / Grafik-Panel (HMI) ([email protected] [AFX016003])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
19.2 - 30 V
Spannungsart der Versorgungsspannung
DC
Anzahl der HW-Schnittstellen Industrial Ethernet
1
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
1
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
0
Mit SW-Schnittstellen
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für Modbus
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Ausführung des Displays
TFT
Mit Farbdisplay
ja
Anzahl der Farben des Displays
65536
Anzahl der Graustufen/Blaustufen des Displays
0
Bildschirmdiagonale
7 Zoll
Anzahl der Bildpunkte, horizontal
600
Anzahl der Bildpunkte, vertikal
1024
Nutzbarer Projektspeicher/Anwenderspeicher
2000000 kByte
Mit nummerischer Tastatur
nein
Mit Alpha Tastatur
nein
Anzahl der Funktionstasten, programmierbar
0
Anzahl der Tasten mit LED
0
Anzahl der Systemtasten
1
Touch-Technologie
kapazitiver Multitouch
Mit Meldungsanzeige
nein
Mit Meldesystem (inkl. Puffer und Quittierung)
nein
Prozesswertdarstellung (Ausgabe) möglich
nein
Prozesswertvorgabe (Eingabe) möglich
nein
Mit Rezepturen
nein
Anzahl der Ebenen, Passwortschutz
1
Mit Druckausgabe
nein
Anzahl der Online-Sprachen
2
Zusätzliche Softwarekomponenten, ladbar
nein
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA), frontseitig
4X
Betriebstemperatur
0 - 0 °C
Tragschienenmontage möglich
nein
Wand-/Direktmontage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Breite der Front
196 mm
Höhe der Front
35 mm
Einbautiefe
43.1 mm
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| XH-303-70-A10-A00-2B 199882 DE_199882.pdf | 126 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
