> EATON - MOELLER>Terminaux tactiles IHM>XH-303-70-A10-A00-2B 199882 Y7-199882 ELECTRIC Panneau Web 7 » 1280x800 IP65
ANUNCIAR
Produit précédent Produit suivant

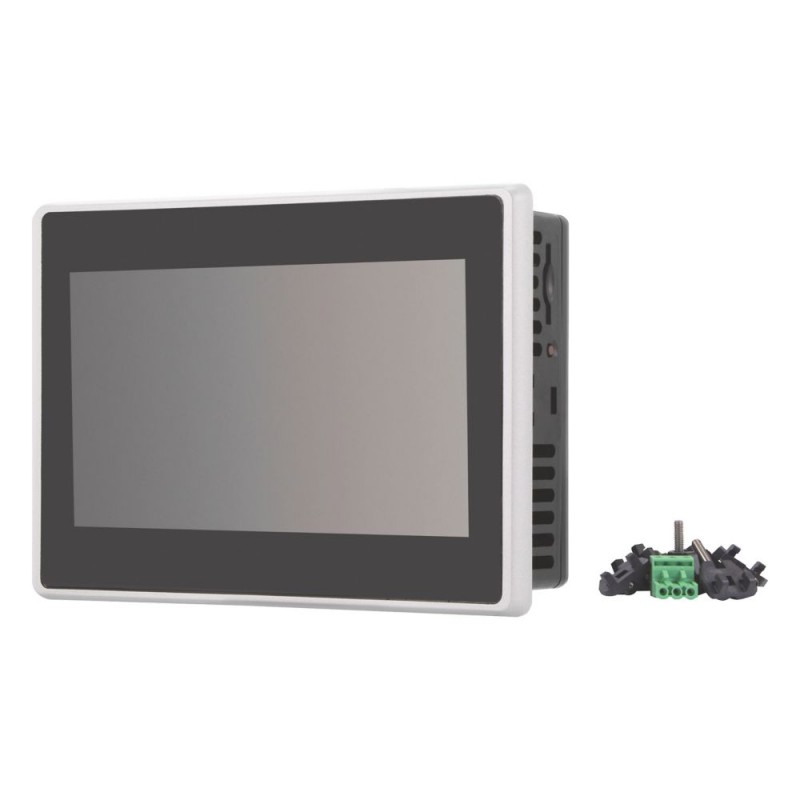

XH-303-70-A10-A00-2B 199882 Y7-199882 EATON ELECTRIC Panneau Web 7 » 1280x800 IP65 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XH-303-70-A10-A00-2B 199882 Y7-199882 EATON ELECTRIC Panneau Web 7 » 1280x800 IP65

XH-303-70-A10-A00-2B

199882

Y7-199882

EATON-MOELLER

Panneau Web 7 » 1280x800 IP65

Eaton XH300 web panel, 7" display, Ethernet, USB, Linux

HMI Webpanel XH-303, multi-touch capacitif, écran large 7z, 1024 x 600 pixels, 1 x Ethernet 1000Base-T/100Base-TX/10Base-T, 1 x hôte USB 2.0

Plus de détails


Commande industrielle API > Panneau à écran graphique

Terminaux tactiles IHM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $1,038.14
Prix unitaire: $1,038.14
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton XH web panel
Catalog Number
199882
Model Code
XH-303-70-A10-A00-2B
EAN
7640130099777
Product Length/Depth
196 mm
Product Height
51 mm
Product Width
135 mm
Product Weight
0.781 kg
Certifications
CE
EMC
EN 61000-6-2
EN 61000-6-3
RoHS
Catalog Notes
Heat dissipation with power consumption for 24 V, all ports and interfaces connected

Spécifications du produit

Features
USB Host
Ethernet interface
Fanless CPU and system cooling, natural convection-based passive cooling
Portrait format
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Please enquire
10.2.3.1 Verification of thermal stability of enclosures
Please enquire
10.2.3.2 Verification of resistance of insulating materials to normal heat
Please enquire
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Please enquire
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Please enquire
10.3 Degree of protection of assemblies
Please enquire
10.4 Clearances and creepage distances
Please enquire
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Color display
1 x USB host (built-in interface)
Fuse type
Built-in fuse (not accessible)
Enclosure material
Insulated material
Supply voltage at AC, 50 Hz - max
0 V
Supply voltage at AC, 50 Hz - min
0 V
Supply voltage at AC, 60 Hz - max
0 V
Supply voltage at AC, 60 Hz - min
0 V
Supply voltage at DC - max
30 V
Supply voltage at DC - min
19.2 V
Width of the front
196 mm
Product category
XH-300 HMI Webpanel
Air pressure
795 - 1080 hPa (operation)
Environmental conditions
Condensation: prevent with appropriate measures
Memory capacity
2,000,000 kByte
Ambient operating temperature - max
50 °C
Ambient operating temperature - min
0 °C
Ambient storage temperature - max
60 °C
Ambient storage temperature - min
-20 °C
Built-in depth
43.1 mm
Equipment heat dissipation, current-dependent Pvid
10.5 W
Front height
35 mm
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of buttons (programmable function)
0
Number of buttons with LED
0
Number of grey-scales/blue-scales of display
0
Number of HW-interfaces (industrial ethernet)
1
Number of HW-interfaces (other)
0
Voltage type
DC
Operating system
Linux
Mounting method
Flush mounting - Clearance: Width x Height x Depth ≥ 30 mm (1.18")
Flush mounting - Inclination from vertical: ±45° (if using natural convection)
Display lighting
LED
Dimmable via software
Display type
TFT
Color display, TFT
Protection against polarity reversal
Yes
Relative humidity
10 - 95 % (non-condensing)
Lifespan
50,000 h (Service life of back-lighting)
Rated control supply voltage
24 V DC (UAUX, -20 %/+25 %)
Current consumption
0.6 A, continuous current, Power Supply, 24 V DC
Degree of protection
IP20, rear (according to EN 60529-1)
Luminance intensity
350 cd/m²
Degree of protection (front side)
NEMA 4X
IP65
Number of colors of the display
65536
Vibration resistance
According to IEC/EN 60068-2-6
Processor
ARM Cortex-A53, Quad-Core, 1.8 GHz
Memory
DDR4-RAM: 2 GByte
eMMC: 8 GByte
Touch technology
Capacitive multitouch
Multi-touch touch panel touch sensor
Model
Plastic enclosure and glass panel in plastic frame
Interfaces
USB 2.0 host (not galvanically isolated)
Ethernet (100Base-TX/10Base-T)
Voltage dips
5 ms from undervoltage (19.2 V DC)
≤ 10 ms from rated voltage (24 V DC)
Number of HW-interfaces (parallel)
0
Number of HW-interfaces (RS-232)
0
Number of HW-interfaces (RS-422)
0
Number of HW-interfaces (RS-485)
0
Number of HW-interfaces (serial TTY)
0
Number of HW-interfaces (USB)
1
Number of HW-interfaces (wireless)
0
Number of interfaces (PROFINET)
0
Number of online/runtime languages
2
Number of password levels
1
Number of pixels (horizontal)
600
Number of pixels (vertical)
1024
Number of system buttons
1
Operating temperature - max
0 °C
Operating temperature - min
0 °C
Screen size (diagonal)
7 in
Static heat dissipation, non-current-dependent Pvs
10.5 W
Permissible voltage
18.0 - 31.2 V DC, absolute with ripple
35 V DC (for a duration of < 100 ms)
18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %)
19.2 - 30 V DC, effective (rated operating voltage -20 %/+25 %)
Power consumption
10.5 W typ.
Max. 14.4 W
2.5 W (USB Slave to USB Host)
11.9 W
Rated operational current (Ie)
0.6 A
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts

ETIM for 199882 Commande industrielle API (EC001412)
Caractéristique Valeur
Tension d'alimentation CA 50 Hz (EF007532) 0 V
Tension d'alimentation CA 60 Hz (EF007533) 0 V
Tension d'alimentation CC (EF007534) 19.2 V
Type de tension d'alimentation (EF002991) CC
Puissance absorbée (EF000346) 10.5 W
Nombre d'interfaces matérielles Industrial Ethernet (EF003020) 1
Nombre d'interfaces matérielles PROFINET (EF006932) 0
Nombre d'interfaces matérielles en série RS-232 (EF003021) 0
Nombre d'interfaces matérielles en série RS-422 (EF003022) 0
Nombre d'interfaces matérielles en série RS-485 (EF003023) 0
Nombre d'interfaces matérielles en série TTY (EF003024) 0
Nombre d'interfaces matérielles USB (EF003025) 1
Nombre d'interfaces matérielles parallèles (EF003026) 0
Nombre d'interfaces matérielles Wireless (EF006933) 0
Nombre d'autres interfaces matérielles (EF003027) 0
Avec interfaces logicielles (EF003121) Non
supporte le protocole pour EtherCAT (EF017564) Non
Protocole pris en charge pour TCP/IP (EF003050) Non
Protocole pris en charge pour PROFIBUS (EF003052) Non
Protocole pris en charge pour CAN (EF003053) Non
Protocole pris en charge pour INTERBUS (EF003054) Non
Protocole pris en charge pour ASI (EF003051) Non
Protocole pris en charge pour KNX (EF003055) Non
Protocole pris en charge pour Modbus (EF003057) Non
Protocole pris en charge pour Data-Highway (EF003058) Non
Protocole pris en charge pour DeviceNet (EF003059) Non
Protocole pris en charge pour SUCONET (EF003060) Non
Protocole pris en charge pour LON (EF003017) Non
Protocole pris en charge pour PROFINET IO (EF007525) Non
Protocole pris en charge pour PROFINET CBA (EF007524) Non
Protocole pris en charge pour SERCOS (EF006657) Non
Protocole pris en charge pour Foundation Fieldbus (EF007522) Non
Protocole pris en charge pour EtherNet/IP (EF007521) Non
Protocole pris en charge pour AS-Interface Safety at Work (EF007519) Non
Protocole pris en charge pour DeviceNet Safety (EF007520) Non
Protocole pris en charge pour INTERBUS-Safety (EF006662) Non
Protocole pris en charge pour PROFIsafe (EF007526) Non
Protocole pris en charge pour SafetyBUS p (EF007527) Non
Protocole pris en charge pour autres systèmes de bus (EF003062) Non
Standard radio Bluetooth (EF007178) Non
Standard radio WLAN 802.11 (EF007179) Non
Standard radio GPRS (EF008523) Non
Standard radio GSM (EF008524) Non
Standard radio UMTS (EF008525) Non
Maître IO-Link (EF007298) Non
Finition de l'écran (EF008244) TFT
Avec écran couleur (EF003097) Oui
Nombre de couleurs de l'écran (EF003098) 65536
Nombre d'échelles de gris/de bleu de l'écran (EF008515) 0
Diagonale de l'écran (EF002032) 7 inch
Nombre de pixels, horizontal (EF003099) 600
Nombre de pixels, vertical (EF003100) 1024
Mémoire projet/mémoire utilisateur utiles (EF003108) 2000000 kByte
Avec clavier numérique (EF003105) Non
Avec clavier alphabétique (EF003106) Non
Nombre de touches de fonction, programmable (EF003103) 0
Nombre de touches à LED (EF009259) 0
Nombre de touches système (EF009260) 1
Technologie tactile (EF010884) Multicontact capacitif
Avec affichage de messages (EF003109) Non
Avec système de message (tampon et acquittement inclus) (EF003110) Non
Représentation des valeurs de processus (sortie) possible (EF003111) Non
Valeur de processus par défaut (entrée) possible (EF003112) Non
Avec recettes (EF003113) Non
Nombre de niveaux de protection par mot de passe (EF003114) 1
Sortie d'impression disponible (EF003115) Non
Nombre de langues en ligne (EF003116) 2
Composants logiciels supplémentaires, chargeables (EF003117) Non
Classe de protection (IP), face avant (EF003118) IP65
Type de protection NEMA, frontale (EF011961) 4X
certifié pour zone à risque UL classe I (EF017622) Non
certifié pour zone à risque UL classe II (EF017625) Non
certifié pour zone à risque UL classe III (EF017627) Non
certifié pour zone à risque UL division 1 (EF017628) Non
certifié pour zone à risque UL division 2 (EF017629) Non
certifié pour zone à risque UL groupe A (acétylène) (EF017632) Non
certifié pour zone à risque UL groupe B (hydrogène) (EF017633) Non
certifié pour zone à risque UL groupe C (éthylène) (EF017635) Non
certifié pour zone à risque UL groupe D (propane) (EF017636) Non
certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) Non
certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) Non
certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) Non
Température de fonctionnement (EF002393) 0 °C
Montage possible sur barres profilées (EF003972) Non
Montage mural/direct possible (EF007020) Non
Adapté aux fonctions de sécurité (EF001597) Non
Largeur de l'avant (EF003651) 196 mm
Hauteur de l'avant (EF003652) 35 mm
Profondeur d'encastrement (EF000218) 43.1 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XH-303-70-A10-A00-2B Y7-199882 199882 ES_199882.pdf 2 Mbytes XH-303-70-A10-A00-2B Y7-199882 199882 ES_199882.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
