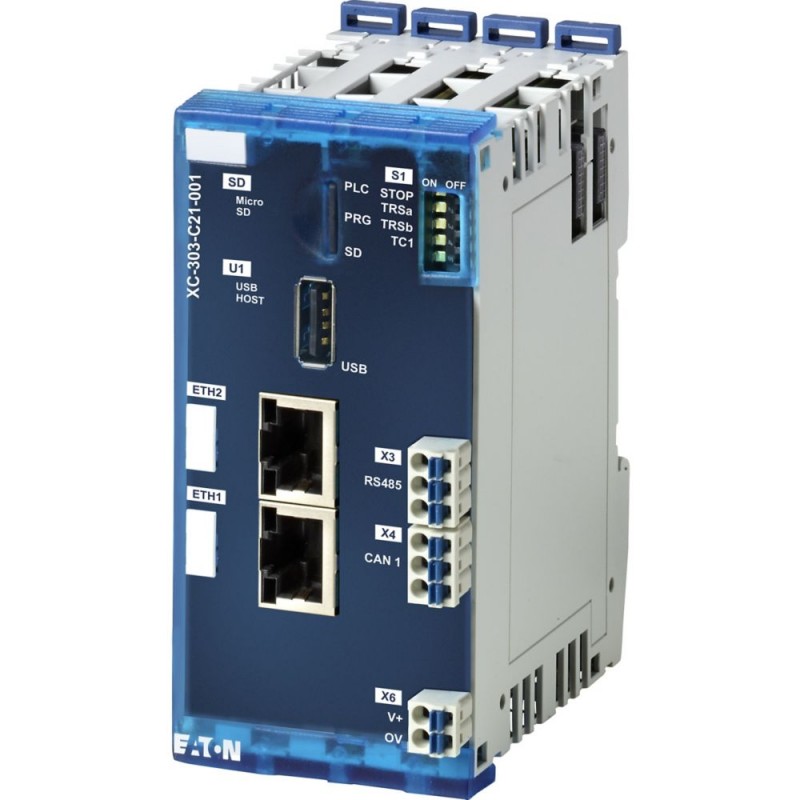

XC-303-C21-001 191081 EATON ELECTRIC PLC modulare XC303, PLC di piccole dimensioni, CODESYS 3 programmabile,..
XC-303-C21-001
191081
EATON-MOELLER
PLC modulare XC303, PLC di piccole dimensioni, CODESYS 3 programmabile, slot SD, USB, 2 porte Ethernet, CAN, RS485
PLC XC300 Modulare Programmabile con CODESYS V3 Slot SD USB 2 x
sistemi di controllo industriali (PLC) > CPU per impianti
Moduli I / O remoti XN300
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲PLC modulare XC303, PLC di piccole dimensioni, CODESYS 3 programmabile, slot SD, USB, 2 porte Ethernet, CAN, RS485
Programma di fornitura
Assortimento
Comandi modulari XC
Funzione
PLC modulare XC300
Approvazioni
CE, cULus
EAC
EAC
Certificato
CE
Tipi di collegamento in direzione TOP
Attacco a molla push-in
Dati tecnici
Generalità
Conformità alle norme
EN 61131
ApprovazioniApprovazioni
CE, cULus
EAC
EAC
ApprovazioniCertificato
CE
Compatibilità elettromagnetica (EMC)ESD [Scarica dei contatti / scarica in aria]
8 / 4 kV
Compatibilità elettromagnetica (EMC)Campi elettromagnetici [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
10 / 3 / 1 V/m
Compatibilità elettromagnetica (EMC)BurstCavo di alimentazione
2 kV
Compatibilità elettromagnetica (EMC)BurstLinea di segnale
1 kV
Compatibilità elettromagnetica (EMC)SurgeCavo di alimentazione (bilanciato/sbilanciato)
0,5 / 0,5 kV
Compatibilità elettromagnetica (EMC)SurgeLinea di segnale (asim.)
1 kV
Compatibilità elettromagnetica (EMC)Ammissione
10 V
Compatibilità elettromagnetica (EMC)Emissione di disturbi (irradiata, ad alta frequenza) [(30...230 MHz) / (230...1000 MHz)]
40 / 47 classe A dB
Compatibilità elettromagnetica (EMC)Variazioni di tensione/Interruzioni di tensione
Sì/20 ms
Condizioni ambientaliclimatizzazioneIdoneità ai climi
Caldo secco secondo IEC 60068-2-2
Caldo umido in base a EN 60068-2-3
Caldo umido in base a EN 60068-2-3
Condizioni ambientaliclimatizzazionePressione atmosferica (esercizio)
795 - 1080 hPa
Condizioni ambientaliclimatizzazioneumidità relativa
< 95% senza condensa
Condizioni ambientaliclimatizzazioneCondensa
Eliminazione con misure idonee
Condizioni ambientaliTemperaturaFunzionamento
-20 - +55 °C
Condizioni ambientaliTemperaturaMagazzinaggio, trasporto [ϑ]
-40 - + 80 °C
Grado di protezione
IP20
Posizione di montaggio
Verticalmente (su guida DIN orizzontale)
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
vibrazioni [3,5 mm / 1 g]
5 - 8,4 / 8,4 -150 Hz
Resistenza agli urti [Semionda 15 g/11 ms]
9 Urti
Morsetti di collegamento
Valori nominaliGruppo materiale isolante
I
Valori nominaliCategoria di sovratensione / grado di inquinamento
II / 2
Valori nominaliTensione nominale d'impiego
160 V
Valori nominaliCorrente di impiego / sezione massima
6/1,5 A / mm²
Tipi di collegamento in direzione TOP
Attacco a molla push-in
Lunghezza di spelatura
10 mm
Calibro IEC/EN 60947-1
A1
Capacità di collegamento"e" rigido H 07V-U
0,2 - 1,5 mm2
Capacità di collegamento"f" flessibile H 07V-K
0,2 - 1,5 mm2
Capacità di collegamento"f" con puntalini con cuffie di plastica secondo DIN 46228-1 (puntalini stretti a tenuta di gas)
0,25-1,5 mm2
Capacità di collegamento"f" con puntalini con cuffie in plastica secondo DIN 46228-1 (puntalini stretti a tenuta di gas)
0,25-1,5 mm2
Capacità di collegamentoDimensioni conduttore
24 - 16 AWG
di alimentazione
Alimentazione - IngressoAlimentazionetensione nominale [Ue]
24 V
Alimentazione - IngressoAlimentazionecorrente nominale [Ie]
2,8 A
Alimentazione - IngressoAlimentazioneSezionamento di potenziale [unità standard]
No
DissipazioneDissipazione max.
8 W
DissipazioneIstruzioni per la dissipazione
Con dissipazione max. s'intende la potenza massima che si forma nella custodia del dispositivo.
Ingressi digitali
Canali
4 (interruptfähig) Numero
Tensione di ingressoTensione d'ingresso valore nominale [Ue]
24 V DC
Tensione di ingressoLivello basso [UeL]
0 < UeL < +5 V
Tensione di ingressoLivello alto [UeH]
+15 < UeH < +30 V
Corrente di ingressoValore nominale corrente di ingresso [Ie]
2 mA
Corrente di ingressoLivello basso⁄livello attivo [IeL]
≤1,1 mA
Corrente di ingressoLivello alto⁄livello attivo [IeH]
≥2,3 mA
Ritardo all'ingressotfianco ascendente
< 300 µs
Ritardo all'ingressotfianco discendente
< 300 µs
Separazione galvanica
No Ingresso su ingresso
Dissipazione (per canale attivo)
Ingressi da 0,05 come da EN61131-2 tipo 1; gli ingressi possono essere utilizzati anche come uscite W
Uscite digitali
Canali
4 Numero
Corrente di uscitaCorrente di uscita, valore nominale [IaL]
0,5 A
Resistenza al corto circuito
sì
Separazione galvanica
No Uscita su uscita
Dissipazione (interna per ogni canale attivo)
0,1 W
Fattore di contemporaneità [%]
100% (Ʃ IAmax = 2A) g
Ritardo in caso di cambio segnale e carga ohmicada livello basso su alto
< 200 µs
Ritardo in caso di cambio segnale e carga ohmicada Low a High level
< 200 µs
Istruzioni per uscite digitale
Per evitare guasti si devono prevedere dispositivi di protezione direttamente sul carico induttivo.
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Dissipazione statica, indipendente dalla corrente [Pvs]
8 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Grado di protezione
IP20
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Programmable logic controllers PLC (EG000024) / Modulo CPU per PLC (EC000236)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / PLC-unitÓ base (ecl@ss13-27-24-22-07 [AKE530019])
Tensione di alimentazione in AC 50 Hz
0 - 0 V
Tensione di alimentazione in AC 60 Hz
0 - 0 V
Tensione di alimentazione DC
18 - 30 V
Tipo di tensione (tensione di alimentazione)
DC
Numero di uscite relè
0
Numero max. di timer
1000
Tipologia
Modulare
Tempo di elaborazione (1K, istruzione binaria)
0.001 ms
Numero di interfacce HW Industrial Ethernet
2
Numero di interfacce HW PROFINET
0
Numero di interfacce HW seriali RS232
0
Numero di interfacce HW seriali RS422
0
Numero di interfacce HW seriali RS485
1
Numero di interfacce HW USB
1
Numero di interfacce HW parallele
0
Numero di interfacce HW wireless
0
Numero di interfacce HW altre
1
Numero di uscite analogiche
0
Numero di ingressi analogici
0
Numero di ingressi digitali
0
Numero di uscite digitali
0
Con interfaccia ottica
No
Supporta protocollo TCP/IP
Si
Supporta protocollo PROFIBUS
No
Supporta protocollo CAN
Si
Supporta il protocollo per ethercat
No
Supporta protocollo INTERBUS
No
Supporta protocollo ASI
No
Supporta protocollo EIB
No
Supporta protocollo Modbus
Si
Supporta protocollo Data-Highway
No
Supporta protocollo DeviceNet
No
Supporta protocollo SUCONET
No
Supporta il protocollo per LON
No
Supporta il protocollo per profinet IO
No
Supporta il protocollo per PROFINET CBA
No
Supporta il protocollo per SERCOS
No
Supporta il protocollo per Foundation Fieldbus
No
Supporta il protocollo per ethernet/IP
Si
Supporta il protocollo per AS-Interface Safety at Work
No
Supporta il protocollo per DeviceNet Safety
No
Protocollo INTERBUS per Safety
No
Supporta il protocollo per PROFIsafe
No
Supporta il protocollo per SafetyBUS p
No
Supporta il protocollo per altri sistemi bus
Si
Protocollo di supporto per DNP3
No
Protocollo di supporto per IEC 60870
No
Supporto del protocollo per Ethernet IEC 61850
No
Standard radio bluetooth
No
Standard radio WLAN 802.11
No
Standard radio gprs
No
Standard radio gsm
No
Standard radio UMTS
No
LTE
No
Link IO master
No
Componenti del sistema
Si
Capacità di ridondanza
Si
Con display
No
Tipo di memoria
RAM
Dimensione memoria
512000 kByte
Espansione di memoria possibile
Si
Montaggio su guida portante possibile
Si
Montaggio a parete/diretto possibile
No
Montaggio frontale possibile
No
Montaggio su rack possibile
No
Adatto per funzioni di sicurezza
No
SIL secondo IEC 61508
Senza
Livello di performance secondo EN ISO 13849-1
Senza
Risorsa corrispondente (Ex ia)
No
Risorsa corrispondente (Ex ib)
No
Categoria di protezione antideflagrante per gas
Senza
Categoria di protezione antideflagrante per polvere
Senza
Certificato per ul classe di aree pericolose I
No
Certificato per ul classe di aree pericolose II
No
Certificato per aree pericolose UL classe III
No
Certificato per aree pericolose UL divisione 1
No
Certificato per aree pericolose UL divisione 2
No
Certificato per aree pericolose UL gruppo A (acetilene)
No
Certificato per aree pericolose UL gruppo B (idrogeno)
No
Certificato per aree pericolose UL gruppo C (etilene )
No
Certificato per aree pericolose UL gruppo D (propano)
No
Certificato per aree pericolose UL gruppo E (polveri metalliche)
No
Certificato per aree pericolose UL gruppo F (polveri carboniose)
No
Certificato per aree pericolose UL gruppo G (polveri non conduttive)
No
Larghezza
85 mm
Altezza
mm
Profondità
108 mm
Approvazioni
Product Standards
CE, cULus
UL File No.
E205091
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| XC-303-C21-001 XC-303-C21-001 191081 IT_191081.pdf | 129 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
