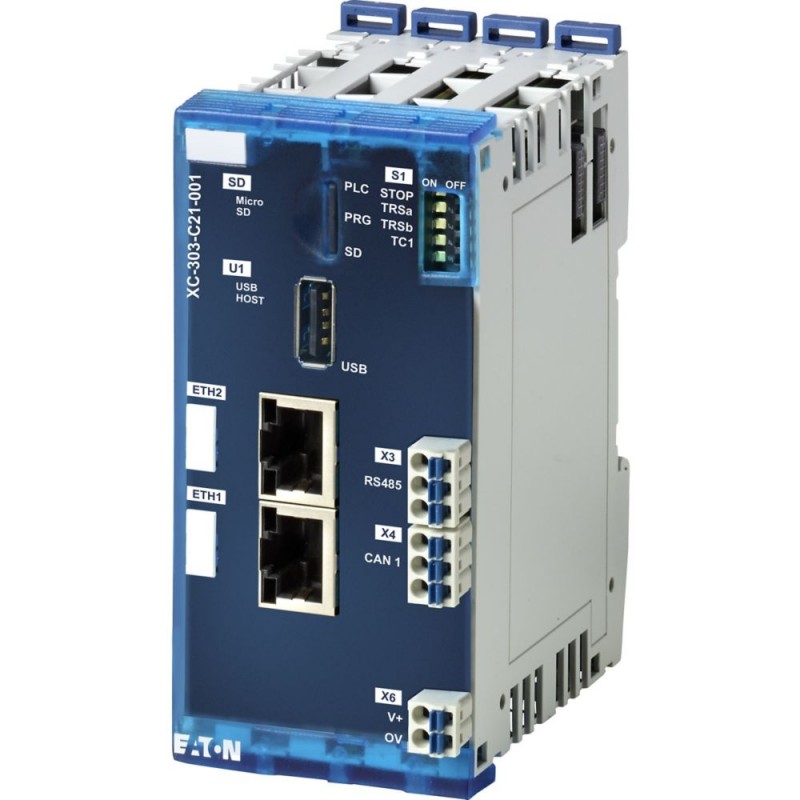

XC-303-C21-001 191081 Y7-191081 EATON ELECTRIC Modularsteuerung XC303, Small PLC, CODESYS 3 programmierbar, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XC-303-C21-001 191081 Y7-191081 EATON ELECTRIC Modularsteuerung XC303, Small PLC, CODESYS 3 programmierbar, ..

XC-303-C21-001

191081

Y7-191081

EATON-MOELLER

Modularsteuerung XC303, Small PLC, CODESYS 3 programmierbar, SD Slot, USB, 2xEthernet, CAN, RS485

XC-303-C21-001-KARTON

Mit der XC-303 bietet Eaton eine leistungsstarke und flexible Steuerung, die es Maschinen- und Anlagenbauern ermöglicht, in Kombination mit dem kompakten I/O-System XN300 und dem innovativen Multitouch-Panel XV300 ein schlankes und modernes Automatisierungskonzept zu realisieren. Ethernet-Schnittstellen für den Anschluss an unterschiedliche Netzwerke gepaart mit Standard-CAN- und RS485-Schnittstellen erweitern die Funktionen des XC-303 zu einem universellen Daten- und Kommunikationspunkt für vernetzte Geräte. Die kommunikative Kompaktsteuerung ist CODESYS 3 programmierbar, unterstützt die WEB-Visualisierung im HTML5-Format und der OPC-UA-Server sorgt für den Datenaustausch in der Machine-to-Machine-Kommunikation (M2M). Bis zu 32 Module des XN300 I/O-Systems ermöglichen den Anschluss als lokale I/O-Ebenen. Folgende Schnittstellen sind in dieser Version enthalten: USB, microSD, 2x Ethernet, CAN und RS485.

Mehr Infos


Industriesteuerungen SPS > SPS-Grundgerät

Remote-E / A-Module XN300

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $980.28
Stückpreis: $980.28
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton XC Modular PLC
Katalognummer
191081
Produkt Länge/Tiefe
108 mm
Produkthöhe
65 mm
Produktbreite
85 mm
Produktgewicht
0.28 kg
Zertifikat(e)
CE
EN 61131
UL listed
EAC
UL File No.: E205091
cULus Listed
Kataloghinweise
Schutzvorrichtungen müssen direkt an der induktiven Last installiert werden, um Störungen zu vermeiden.
EAN
4015081915675
Modellcode
XC-303-C21-001

Merkmale und Funktionen

Merkmale
Kurzschlussschutz (digitale Ausgänge)
Funktionen
Redundanz
Zusätzlicher Programmspeicher möglich

Allgemein

Anschlussart
Push-In-Federanschluss, Anschlusstechnik in Richtung OBEN
Schutzart
IP20
Schutzart
IP20
Speicherkapazität
512.000 kByte
Ausführung
Modular
Montageart
Tragschienenmontage möglich
Überspannungskategorie
II
Verschmutzungsgrad
2
Protokoll
MODBUS
Andere Bussysteme
CAN
TCP/IP
EtherNet/IP
Bemessungsbetriebsspannung
24 V
160 V (Anschlüsse)
Spannungsart
DC

Umgebungsbedingungen, Mechanik

Fallhöhe (IEC/EN 60068-2-32) - max
1 m
Einbaulage
Vertikal (auf horizontaler Hutschiene)
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts
Schwingfestigkeit
5 - 8,4 / 8,4 -150 Hz, 3,5 mm / 1 g

Klimatische Umweltbedingungen

Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-20 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Trockene Hitze nach IEC 60068-2-2
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern
Relative Luftfeuchtigkeit
< 95 % (ohne Betauung)

Elektromagnetische Verträglichkeit

Luftentladung
8 kV/4 kV, Luft/Kontaktentladung, ESD
Berstimpuls
2 kV, Versorgungskabel
1 kV, Signalleitung
Elektromagnetische Felder
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
1 V/m bei 2 - 2,7 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61000-4-3)
Störaussendung
47 dB (bei 230 - 1000 MHz, Klasse A, emittiert, hochfrequent)
40 dB (bei 30 - 230 MHz, Klasse A, emittiert, hochfrequent)
Einströmung
10 V
Stromstoßbemessung
0,5/0,5 kV, Versorgungskabel, symmetrisch/unsymmetrisch), EMV
1 kV, Signalleitung, unsymmetrisch, EMV

Anschlussquerschnitte

Anschlusskapaz. (AWG)
24 – 16
Anschlusskapazität (freindrähtig mit Aderendhülse)
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 1,5 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
Anschlusskapazität (feindrähtig)
0,2 – 1,5 mm², H 07V-K
Anschlusskapazität (fest)
0,2 - 1,5 mm², H07V-U
Abisolierlänge (Hauptleiter)
10 mm
Lehrdorn
A1 (nach IEC/EN 60947-1)
Isolierstoffgruppe
I

Stromversorgung

Verlustleistung
0,1 W (Digitalausgänge, intern, pro aktivem Kanal)
0,05 W (Digitaleingänge gemäß EN61131-2 Type 1, pro aktivem Kanal)
Eingangsspannung
15 - 30 V (Digital-Eingänge, High-Pegel)
24 V DC (Digitaleingänge)
0–5 V (Digitaleingänge, niedriger Pegel)
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Ausgangsstrom
0,5 A
Versorgungsspannung bei DC - max
30 VDC
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei DC - min
18 VDC
Spann.einbr
Spannungseinbrüche: 10 ms/Spannungsvariationen: Ja

Eingang Ausgang

Verzögerungszeit
200 µs, Digitalausgänge, Verzögerung bei Signal-Änderung und ohmscher Last, von High- auf Low-Pegel
200 µs, Digitalausgänge, Verzögerung bei Signal-Änderung und ohmscher Last, von Low- auf High-Pegel
Digitalausgänge
Hinweis: Schutzvorrichtungen müssen direkt an der induktiven Last installiert werden, um Störungen zu vermeiden.
Eingangsstrom
≤ 1,1 mA (Digitaleingänge, Low-Pegel)
≥ 2,3 mA (Digitaleingänge, High-Pegel)
2 mA (Ie)
Eingangsverzögerung
300 µs (steigende Flanke)
300 µs (fallende Flanke)
Laststrom
Max. 6 A pro 1,5 mm² (Querschnittsfläche)
Anzahl der Kanäle
4, Digitalausgänge
Anzahl Eingänge (analog)
0
Anzahl Eingänge (digital)
0
Anzahl Ausgänge (analog)
0
Anzahl Ausgänge (digital)
0
Anzahl der Relaisausgänge
0
Bemessungsbetriebsstrom (Ie)
2,8 A (Eingangsversorgung)
Nutzungsfaktor
100 % (Ʃ IAmax = 2A)

Arbeitssicherheit

Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Zwischen den digitalen Eingängen: nein
Zwischen den digitalen Ausgängen: nein

Bauartnachweis

Statische Verlustleistung, stromunabhängig PVS
8 W
Verlustleistung
0,1 W (Digitalausgänge, intern, pro aktivem Kanal)
0,05 W (Digitaleingänge gemäß EN61131-2 Type 1, pro aktivem Kanal)
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 191081 Industriesteuerungen SPS (EC000236)
Merkmal Wert
Versorgungsspannung AC 50 Hz (EF007532) 0 V
Versorgungsspannung AC 60 Hz (EF007533) 0 V
Versorgungsspannung DC (EF007534) 18 V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der Relaisausgänge (EF007348) 0
Max. Anzahl der Zeitschaltuhren (EF007349) 1000
Ausführung (EF000010) modular
Bearbeitungszeit (1K, Binäranweisung) (EF003004) 0.001 ms
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 2
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 1
Anzahl der HW-Schnittstellen USB (EF003025) 1
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 1
Anzahl der analogen Ausgänge (EF001995) 0
Anzahl der analogen Eingänge (EF001994) 0
Anzahl der digitalen Eingänge (EF001992) 0
Anzahl der digitalen Ausgänge (EF001993) 0
Mit optischer Schnittstelle (EF003028) Nein
Unterstützt Protokoll für TCP/IP (EF003050) Ja
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Ja
Unterstützt Protokoll für EtherCAT (EF017564) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für KNX (EF003055) Nein
Unterstützt Protokoll für Modbus (EF003057) Ja
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Ja
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Ja
Unterstützt Protokoll für DNP3 (EF016068) Nein
Unterstützt Protokoll für IEC 60870 (EF016069) Nein
Unterstützt Protokoll für IEC 61850 Ethernet (EF015389) Nein
Funkstandard Bluetooth (EF007178) Nein
Funkstandard WLAN 802.11 (EF007179) Nein
Funkstandard GPRS (EF008523) Nein
Funkstandard GSM (EF008524) Nein
Funkstandard UMTS (EF008525) Nein
LTE (EF009547) Nein
IO-Link Master (EF007298) Nein
Systemkomponente (EF004118) Ja
Redundanzfähigkeit (EF003156) Ja
Mit Display (EF000458) Nein
Speicherart (EF002996) RAM
Speichergröße (EF002997) 512000 kByte
Programmspeichererweiterung möglich (EF003029) Ja
Tragschienenmontage möglich (EF003972) Ja
Wand-/Direktmontage möglich (EF007020) Nein
Fronteinbau möglich (EF007016) Nein
Rack-Montage möglich (EF007018) Nein
Geeignet für Sicherheitsfunktionen (EF001597) Nein
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Zugehöriges Betriebsmittel (Ex ia) (EF004141) Nein
Zugehöriges Betriebsmittel (Ex ib) (EF004142) Nein
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) Nein
Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) Nein
Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) Nein
Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) Nein
Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) Nein
Breite (EF000008) 85 mm
Höhe (EF000040) 65 mm
Tiefe (EF000049) 108 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XC-303-C21-001 Y7-191081 191081 DE_199983.pdf 7 Mbytes XC-303-C21-001 Y7-191081 191081 DE_199983.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
