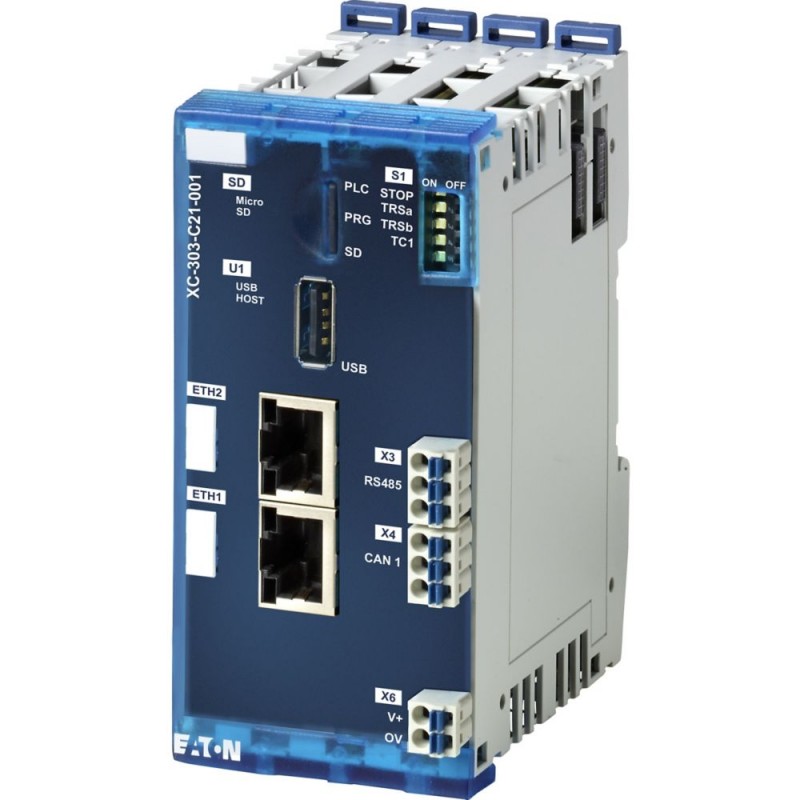

XC-303-C21-001 191081 EATON ELECTRIC API programmable XC303, API compact, CODESYS 3 programmable, emplacemen.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XC-303-C21-001 191081 EATON ELECTRIC API programmable XC303, API compact, CODESYS 3 programmable, emplacemen..

XC-303-C21-001

191081

EATON-MOELLER

API programmable XC303, API compact, CODESYS 3 programmable, emplacement SD, USB, 2x Ethernet, CAN, RS485

Référence XC-303-C21-001

Plus de détails


Commande industrielle API > Unité de base

Modules d'E / S distantes XN300

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $866.26
Prix unitaire: $866.26

Quantité Prix
1+$866.26
2+$866.26
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


API programmable XC303, API compact, CODESYS 3 programmable, emplacement SD, USB, 2x Ethernet, CAN, RS485

Gamme de livraison

Gamme
Automates modulaires XC
Fonction
Automates modulaires XC300
Homologations
CE, cULus
EAC
Certificat
CE
Technique de raccordement par le dessus
Borne à ressort Push-In

Caractéristiques techniques

Généralités
Conformité aux normes
EN 61131
HomologationsHomologations
CE, cULus
EAC
HomologationsCertificat
CE
Compatibilité électromagnétique (CEM)Décharges électrostatiques [Décharge au contact / dans l'air]
8 / 4 kV
Compatibilité électromagnétique (CEM)Champs électromagnétiques [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
10 / 3 / 1 V/m
Compatibilité électromagnétique (CEM)Transitoires rapides en salves (Burst)Câble d'alimentation
2 kV
Compatibilité électromagnétique (CEM)Transitoires rapides en salves (Burst)Câble de signaux
1 kV
Compatibilité électromagnétique (CEM)Ondes de choc (Surge)Câble d'alimentation (symétrique / asymétrique)
0,5 / 0,5 kV
Compatibilité électromagnétique (CEM)Ondes de choc (Surge)Câble de signaux (asym.)
1 kV
Compatibilité électromagnétique (CEM)Perturbation
10 V
Compatibilité électromagnétique (CEM)Emission de perturbations radioélectriques (rayonnées, haute fréquence) [(30...230 MHz) / (230...1000 MHz)]
40 / 47 classe A dB
Compatibilité électromagnétique (CEM)Variation/interruptions de tension
Oui / 20 ms
Conditions ambiantesclimatisationRésistance climatique
Chaleur sèche selon IEC 60068-2-2
Chaleur humide selon EN 60068-2-3
Conditions ambiantesclimatisationPression de l'air (service)
795 - 1080 hPa
Conditions ambiantesclimatisationHumidité relative
< à 95%, sans condensation
Conditions ambiantesclimatisationCondensation
Eviter par des mesures appropriées
Conditions ambiantesTempératureService
-20 - +55 °C
Conditions ambiantesTempératureStockage, transport [ϑ]
-40 - + 80 °C
Degré de protection
IP20
Position de montage
verticale (sur des profilés chapeau horizontaux)
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Vibrations [3,5 mm / 1 g]
5 - 8,4 / 8,4 -150 Hz
Tenue aux chocs [Onde demi-sinusoïdale 15 g/11 ms]
9 Chocs
Bornes de raccordement
Caractéristiques techniques assignéesClasse d'isolation
Page I
Caractéristiques techniques assignéesCatégorie de surtension/Degré de pollution
II / 2
Caractéristiques techniques assignéesTension assignée d'emploi
160 V
Caractéristiques techniques assignéesCourant de charge max. / section
6/1,5 A / mm²
Technique de raccordement par le dessus
Borne à ressort Push-In
Longueur à dénuder
10 mm
Gabarit IEC/EN 60947-1
A1
Capacité de raccordement"e" conducteur à âme massive H 07V-U
0,2 - 1,5 mm2
Capacité de raccordement"f" souple H 07V-K
0,2 - 1,5 mm2
Capacité de raccordement"s" avec embouts sans collier en plastique selon DIN 46228-1 (embouts pressés avec étanchéité aux gaz)
0,25-1,5 mm2
Capacité de raccordement"s" avec embouts avec collier en plastique selon DIN 46228-1 (embouts pressés avec étanchéité aux gaz)
0,25-1,5 mm2
Capacité de raccordementSection de câble
24 - 16 AWG
Alimentation
Alimentation - EntréeAlimentation en énergieTension assignée d'emploi [Ue]
24 V
Alimentation - EntréeAlimentation en énergieCourant assigné d'emploi [Ie]
2,8 A
Alimentation - EntréeAlimentation en énergieSéparation galvanique [PLE]
non
Puissance dissipéePuissance dissipée max.
8 W
Puissance dissipéeRemarques sur la puissance dissipée
La puisssance dissipée max. indiquée est la puissance max. engendrée dans le boîtier de l'appareil.
Entrées tout-ou-rien
Voies
4 (interruptfähig) Nombre
Tension d’entréeTension d'entrée, valeur nominale [Ue]
24 V DC
Tension d’entréeNiveau bas [UeL]
0 < UeL < +5 V
Tension d’entréeNiveau haut [UeH]
+15 < UeH < +30 V
Courant d'entréeCourant d'entrée, valeur assignée [Ie]
2 mA
Courant d'entréeNiveau bas⁄Niveau actif [IeL]
≤1,1 mA
Courant d'entréeNiveau haut⁄Niveau actif [IeH]
≥2,3 mA
Retard à l’entréetfront montant
< 300 µs
Retard à l’entréetfront descendant
< 300 µs
Séparation galvanique
non Entrée contre entrée
Puissance dissipée (par canal activé)
Entrées 0,05 selon EN61131-2 Type 1 ; les entrées peuvent également servir de sorties W
Sorties tout-ou-rien
Canaux
4 Nombre
Courant de sortieCourant de sortie, valeur assignée [IaL]
0,5 A
Tenue aux courts-circuits
Oui
Séparation galvanique
non Sortie contre sortie
Puissance dissipée (interne, par canal activé)
0,1 W
Facteur de simultanéité [%]
100% (Ʃ IAmax = 2A) g
Retard lors d'une transition et avec charge ohmiqueTransition niveau bas à haut
< 200 s
Retard lors d'une transition et avec charge ohmiqueniveau haut - niveau bas
< 200 s
Remarques sur les sorties tout-ou-rien
Pour éviter les perturbations, il convient de prévoir les dispositifs de protection directement au niveau de la charge inductive.

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Puissance dissipée statique, dépendante du courant [Pvs]
8 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Degré de protection
IP20
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Programmable logic controllers PLC (EG000024) / Module CPU (EC000236)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - unité de base (ecl@ss13-27-24-22-07 [AKE530019])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation DC
18 - 30 V
type de tension d’alimentation
DC
nombre de sorties de relais
0
nombre max. de minuteries
1000
modèle
modulaire
temps de traitement (1 K, service binaire)
0,001 ms
nombre d'interfaces matérielles Industrial Ethernet
2
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
1
nombre d'interfaces matérielles USB
1
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
1
nombre de sorties analogiques
0
nombre d’entrées analogiques
0
nombre d’entrées numériques
0
nombre de sorties numériques
0
avec interface optique
non
protocole pris en charge pour TCP/IP
oui
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
oui
supporte le protocole pour EtherCAT
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
supporte le protocole KNX
non
supporte protocole Modbus
oui
protocole pris en charge pour Data-Highway
non
supporte le protocole DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
oui
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
supporte le protocole pour DNP3
non
protocole pris en charge pour CEI 60869
non
supporte le protocole IEC 61850 Ethernet
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
LTE
non
maître IO-Link
non
composants système
oui
capacité de redondance
oui
avec affichage
non
type de mémoire
RAM
taille de mémoire
512000 kByte
extension de mémoire de programme possible
oui
montage possible sur barres profilées
oui
montage mural/direct possible
non
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
certifié pour zone à risque selon UL classe I
non
certifié pour zone à risque selon UL classe II
non
certifié pour zone à risque selon UL classe III
non
certifié pour zone à risque selon UL division 1
non
certifié pour zone à risque selon UL division 2
non
certifié pour zone à risque selon UL groupe A (acétylène)
non
certifié pour zone à risque selon UL groupe B (hydrogène)
non
certifié pour zone à risque selon UL groupe C (éthylène)
non
certifié pour zone à risque selon UL groupe D (propane)
non
certifié pour zone à risque selon UL groupe E (poussière de métal)
non
certifié pour zone à risque selon UL groupe F (poussière carbonée)
non
certifié pour zone à risque selon UL groupe G (poussière non conductrice)
non
largeur
85 mm
hauteur
65 mm
profondeur
108 mm

Homologations

Product Standards
CE, cULus
UL File No.
E205091
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
XC-303-C21-001 XC-303-C21-001 191081 FR_191081.pdf 129 Kbytes XC-303-C21-001 XC-303-C21-001 191081 FR_191081.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
