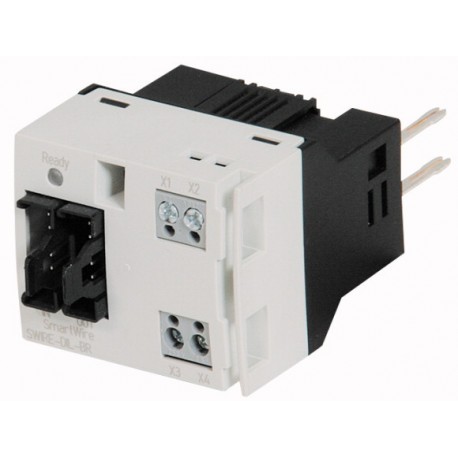

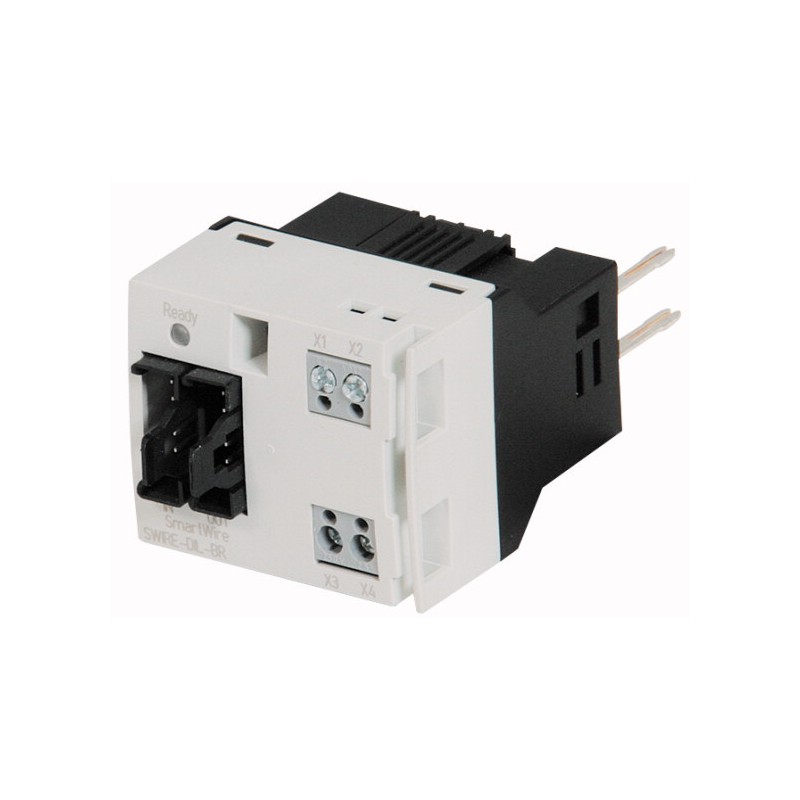

Modulo di accoppiamento, SmartWire-DT, per contattori, DILM
Eaton Catalog No.
SWIRE-DIL
Modulo SWIRE (slave) per comando decentrato di contattori di potenza DIL/ combinazioni di partenze motore con tensione bobina 24VDC. Funzioni: comando contattore, segnale di ritorno stato contattore, segnale di conferma dell'ingresso digitale integrato
[

Programma di fornitura

Sotto gamma
Moduli
Funzione di base
Sistema di collegamento SmartWire
Descrizione
Modulo SmartWire per montaggio su contattori DILM(C)7…DILM(C)38, DILA…, DIMP20
- È necessario un modulo per ogni contattore.
- Collegamento al gateway SmartWire come slave.
- Max. 16 moduli SmartWire per linea.
- 1 ingresso digitale per contatto a potenziale zero.
- Segnalazione posizione di commutazione contattore.
Note
  • Rispettare l'assorbimento di corrente max. delle bobine contattore per ogni linea SmartWire.
  • Lunghezza dei cavi di collegamento all'ingresso e all'interblocco elettrico < 2,8 m.
  • Collegamenti A2 dei contattori non devono essere ponticellati.
  • Interblocchi elettrici per DILM possibili solo mediante morsetti sul modulo.
  • Set di cablaggio DILM 12-XRL e PKZM0-XRM12 non utilizzabili.
  • Il morsetto di collegamento per l'interblocco elettrico non è adatto alla tecnica di sicurezza.
,

Dati tecnici

Generalità
Conformità alle normeGeneralità
IEC/EN 60947
EN 55011
EN 55022
IEC/EN 61000-4
IEC/EN 60068-2-27
Montaggio
su DILM7…DILM38
Dimensioni (B x H x P)
45 x 44 x 81 mm
Peso
0.036 kg
Sezioni di collegamento
Rigido
0,34…1,5 mm2
Flessibile con puntalino
0,34…1,5 mm2
Rigido o semirigido
22…16 AWG
Cacciavite a taglio
3.5 x 0.8 mm
Max. forza di serraggio
0.5 Nm
Temperatura ambiente
Temperatura ambienteFunzionamento
-25 - +60 °C
Temperatura ambienteStoccaggio
-25 - +70 °C
Condensa
Eliminazione della condensa con misure idonee
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Pressione atmosferica (funzionamento)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Categoria di sovratensione/grado di inquinamento
2
Posizione di montaggio
come DILM7 fino a DILM38
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarico dell'aria
8 kV
Campi elettromagnetici (IEC/EN 61000-4-3, RFI) [V/m]
10
Radiodisturbo (EN 55011, EN 55022
Classe A
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Cavo di alimentazione
2 kV
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Conduttori di segnale
2 kV
Impulsi ad alta energia (Surge) (IEC/EN 61000-4-5, Level 2)
0,5 (cavi di alimentazione simmetrici) kV
Ammisione a IEC EN 61000-4-6
10 V
Prova di isolamento
Misurazione della distanza di isolamento in aria
EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142
Prova di isolamento
EN 50178, EN 60947-1
(Tensione di alimentazione apparecchiatura elettronica Gateway e apparecchiature elettroniche utente SmartWire) UGateway
Campo ammissibile
Alimentazione da Gateway o modulo Power
Dissipazione a 24 V DC
tip. 0,6 W
Tensione di alimentazione UAUX (tensione di alimentazione per l'inserimento dell'utente SmartWire ad. es. bobine di protezione)
Tensione nominale d'impiego UAUX
Alimentazione da Gateway o modulo Power V DC
Campo ammesso
Alimentazione da Gateway o modulo Power V DC
Indicazioni LED
Pronto al funzionamento
Ready: Verde
Stato SmartWire
tramite Ready
Collegamento contatti a potenziale zero
Numero
1
Tensione nominale (alimentazione autonoma) [Ue]
17 V DC
Corrente di ingresso nello stato "1", tipica
5 mA
Lunghezza max. linea
< 2,8 m
MODBUS
Sezionamento di potenzialerispetto alla tensione di alimentazione UGateway
No
Sezionamento di potenzialeallo SmartWire
per tensione di alimentazione UAUX: no
per tensione di alimentazione UGateway: no
SmartWire
Tecnica di collegamento
Spina, a 6 poli
Linea dati/alimentazione
Cavo piatto a 6 fili
Lunghezza cavo max sistema SmartWire
4 m
Chiusura bus
connettori
Indirizzo utente
1…16
Utente
max. 16 per linea SmartWire
Impostazione indirizzi
automatico mediante SmartWire
Funzione
Slave SmartWire
Tempi di trasferimento dati sistema SmartWireScrittura Collegamento
tip. 20 ms per tutti gli utenti
Tempi di trasferimento dati sistema SmartWireLettura informazioni di stato
tip. 10 ms per utente
Uscite relè
Categoria di sovratensione/grado di inquinamento
III/3
Corrente termica convenzionale [Ith]
4 A
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.6 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / bus di campo, periferica remota – modulo i/o digitale (EC001599)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Bus Di Campo Periferia Decentrale / BUS di campo perif. decen. - modulo ingresso/uscita digitale ([email protected] [BAA055014])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
17 - 17 V
tipo di tensione di alimentazione
DC
tipo di tensione di alimentazione
DC
numero di ingressi digitali
2
numero di uscite digitali
1
ingressi digitali configurabili
no
uscite digitali configurabili
no
corrente d’entrata per segnale 1
5 milliampere
tensione ammessa nell’ingresso
17 - 17 V
tipo di tensione d’ingresso
DC
tipo di tensione d’ingresso
DC
tipo di uscita digitale
altri
corrente d’uscita
0.5 A
tensione ammessa nell’uscita
20.4 - 28.8 V
tipo di tensione d’uscita
DC
tipo di tensione d’uscita
DC
protezione da corto circuito, uscite presenti
no
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW USB
0
numero di interfacce HW altre
2
con interfaccia ottica
no
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
sì
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
componenti del sistema
sì
grado di protezione (IP)
IP20
esecuzione del collegamento elettrico
raccordo a vite
tempo di ritardo al cambio di segnale
0 - 0 ms
collegamento bus di campo tramite accoppiatore separato possibile
sì
montaggio su guida portante possibile
no
montaggio a parete/diretto possibile
no
montaggio frontale possibile
no
montaggio su rack possibile
no
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
1
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
45 mm
altezza
38 mm
profondità
70 mm
,

Approvazioni

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
,

Dimensioni

SWIRE-DIL
]

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN.pdf 51 Mbytes

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
