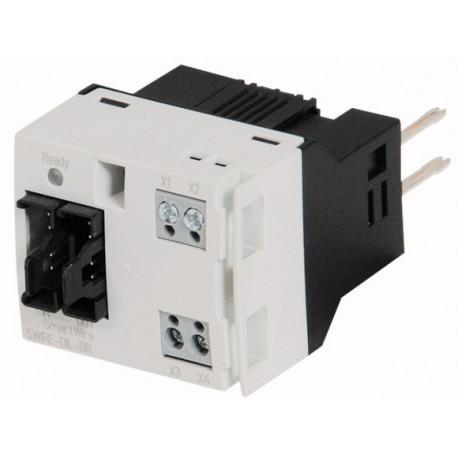

SWIRE-DIL 107028 EATON ELECTRIC Koppelmodul, SWD, für Schütze, DILM
SWIRE-DIL
107028
EATON-MOELLER
5
Coupling module, SmartWire-DT, for contactors, DILM
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
Home > EATON - MOELLER
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Koppelmodul, SWD, für Schütze, DILM
Eaton Katalog Nr.
SWIRE-DIL
SWIRE-Modul (Slave) für dezentrale Ansteuerung von Leistungsschützen DIL/ Motorstarterkombinationen mit 24VDC Spulenspannung. Funktionen: Ansteuerung Schütz, Rückmeldung Schützzustand, Rückmeldung des integrierten digitalen Eingangs
Lieferprogramm
Untersortiment
Module
Grundfunktion
Verbindungssystem SmartWire
Beschreibung
SmartWire-Modul zum Anbau an Schütze DILM(C)7…DILM(C)38, DILA…, DIMP20
- Pro Schütz ist ein Modul erforderlich.
- Anschluss an SmartWire-Gateway als Slave.
- Max. 16 SmartWire-Module pro Strang.
- 1 digitaler Eingang für potenzialfreien Kontakt.
- Meldung Schaltstellung Schütz.
- Pro Schütz ist ein Modul erforderlich.
- Anschluss an SmartWire-Gateway als Slave.
- Max. 16 SmartWire-Module pro Strang.
- 1 digitaler Eingang für potenzialfreien Kontakt.
- Meldung Schaltstellung Schütz.
Hinweise
- Max. Stromaufnahme der Schützspulen pro SmartWire‐Strang beachten.
- Länge der Anschlusskabel am Eingang und der elektrischen Verriegelung < 2.8 m.
- A2‐Anschlüsse der Schütze dürfen nicht gebrückt werden.
- Elektrische Verriegelungen nur über Klemmen am Modul für DILM möglich.
- Verdrahtungssets DILM 12‐XRL und PKZM0‐XRM12 nicht verwendbar.
- Anschlussklemme zur elektrischen Verriegelung ist nicht für Sicherheitstechnik geeignet.
Technische Daten
Allgemeines
Normen und BestimmungenAllgemein
IEC/EN 60947
EN 55011
EN 55022
IEC/EN 61000-4
IEC/EN 60068-2-27
EN 55011
EN 55022
IEC/EN 61000-4
IEC/EN 60068-2-27
Montage
auf DILM7…DILM38
Abmessungen (B x H x T)
45 x 44 x 81 mm
Gewicht
0.036 kg
Anschlussquerschnitte
eindrähtig
0.34…1.5 mm2
feindrähtig mit Aderendhülse
0.34…1.5 mm2
ein- oder mehrdrähtig
22…16 AWG
Schlitzschraubendreher
3.5 x 0.8 mm
max. Anzugsdrehmoment
0.5 Nm
Klimatische Umgebungsbedingungen
UmgebungstemperaturBetrieb
-25 - +60 °C
UmgebungstemperaturLagerung
- 25 - + 70 °C
Betauung
Betauung durch geeignete Maßnahmen verhindern
relative Luftfeuchte, keine Betauung (IEC/EN 60068-2-30)
5 - 95 %
Luftdruck (Betrieb)
795 - 1080 hPa
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Überspannungskategorie/Verschmutzungsgrad
2
Einbaulage
wie DILM7 bis DILM38
Elektromagnetische Verträglichkeit (EMV)
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)Luftentladung
8 kV
elektromagnetische Felder (IEC/EN 61000-4-3, RFI) [V/m]
10
Funkentstörung (EN 55011, EN 55022)
Klasse A
Burst Impulse (IEC/EN 61000-4-4, Level 3)Versorgungsleitung
2 kV
Burst Impulse (IEC/EN 61000-4-4, Level 3)Signalleitungen
2 kV
energiereiche Impulse (Surge) (IEC/EN 61000-4-5, Level 2)
0.5 (Versorgungsleitungen symmetrisch) kV
Einströmung nach IEC/EN 61000-4-6
10 V
Isolationsfestigkeit
Bemessung der Luft- und Kriechstrecken
EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142
Isolationsfestigkeit
EN 50178, EN 60947-1
Versorgungsspannung Gateway-Elektronik und SmartWire-Teilnehmerelektroniken UGateway
zulässiger Bereich
Versorgung aus Gateway oder Power-Modul
Verlustleistung bei 24 V DC
typ. 0.6 W
Versorgungsspannungs UAUX (Versorgungsspannung zum Schalten der SmartWire-Teilnehmer z. B. Schützspulen)
Bemessungsbetriebsspannung UAUX
Versorgung aus Gateway oder Power-Modul V DC
zulässiger Bereich
Versorgung aus Gateway oder Power-Modul V DC
LED-Anzeigen
Betriebsbereit
Ready: grün
Status SmartWire
über Ready
Anschluss potentialfreier Kontakte
Anzahl
1
Bemessungsspannung (eigenversorgt) [Ue]
17 V DC
Eingangsstrom bei Zustand „1”, typisch
5 mA
max. Leitungslänge
< 2.8 m
MODBUS
Potentialtrennungzur Versorgungsspannung UGateway
nein
Potentialtrennungzum SmartWire
zur Versorgungsspannung UAUX: nein
zur Versorgungsspannung UGateway: nein
zur Versorgungsspannung UGateway: nein
SmartWire
Anschlusstechnik
Stiftleiste, 6-polig
Daten-/Energieleitung
6-adriges Flachbandkabel
Maximale Kabellänge System SmartWire
max. 4 m
Busabschluss
Anschlussstecker
Teilnehmeradresse
1…16
Teilnehmer
max. 16 pro SmartWire-Strang
Adresseinstellung
automatisch über SmartWire
Funktion
SmartWire-Slave
Datenübertragungszeiten System SmartWireSchreiben Schalten
typ. 20 ms für alle Teilnehmer
Datenübertragungszeiten System SmartWireLesen Statusinformationen
typ. 10 ms pro Teilnehmer
Relaisausgänge
Überspannungskategorie/Verschmutzungsgrad
III/3
konventioneller thermischer Strom [Ith]
4 A
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0.6 W
Verlustleistungsabgabevermögen [Pve]
0 W
Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 7.0
Industriesteuerungen SPS (EG000024) / Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul (EC001599)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Feldbus, Dezentrale Peripherie / Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul ([email protected] [BAA055014])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
17 - 17 V
Spannungsart der Versorgungsspannung
DC
Spannungsart der Versorgungsspannung
DC
Anzahl der digitalen Eingänge
2
Anzahl der digitalen Ausgänge
1
Digitale Eingänge konfigurierbar
nein
Digitale Ausgänge konfigurierbar
nein
Eingangsstrom bei Signal 1
5 mA
Zulässige Spannung am Eingang
17 - 17 V
Art der Eingangsspannung
DC
Art der Eingangsspannung
DC
Art des Digitalausgangs
sonstige
Ausgangsstrom
0.5 A
Zulässige Spannung am Ausgang
20.4 - 28.8 V
Art der Ausgangsspannung
DC
Art der Ausgangsspannung
DC
Kurzschlussschutz, Ausgänge vorhanden
nein
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen sonstige
2
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Systemkomponente
ja
Schutzart (IP)
IP20
Ausführung des elektrischen Anschlusses
Schraubanschluss
Verzögerungszeit bei Signalwechsel
0 - 0 ms
Feldbusanschluss über seperaten Buskoppler möglich
ja
Tragschienenmontage möglich
nein
Wand-/Direktmontage möglich
nein
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
1
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
45 mm
Höhe
38 mm
Tiefe
70 mm
Approbationen
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Abmessungen
SWIRE-DIL
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
