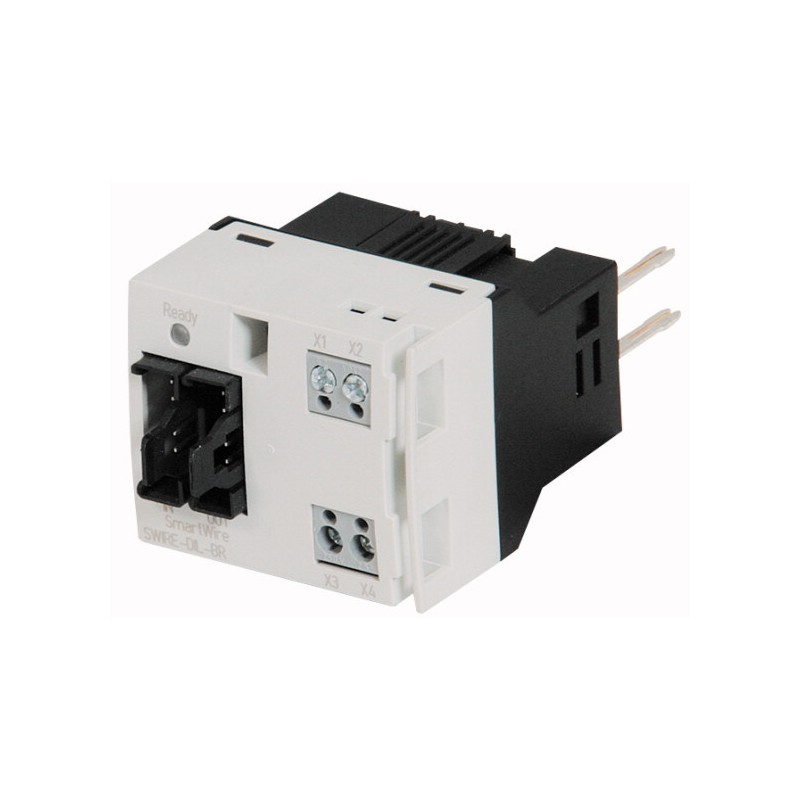

SWIRE-DIL 107028 EATON ELECTRIC Module de couplage, SmartWire-DT, pour contacteurs, DILM Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

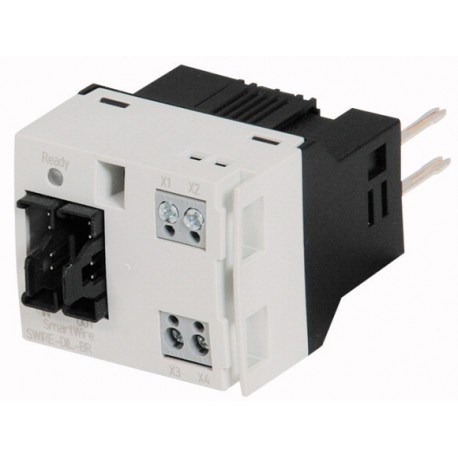

SWIRE-DIL 107028 EATON ELECTRIC Module de couplage, SmartWire-DT, pour contacteurs, DILM

SWIRE-DIL

107028

EATON-MOELLER

5

Module de couplage, SmartWire-DT, pour contacteurs, DILM

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Home > EATON - MOELLER

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Module de couplage, SmartWire-DT, pour contacteurs, DILM
Eaton N° de catalogue
SWIRE-DIL
Module SWIRE (esclave) pour commande décentralisée de contacteurs de puissance DIL/ensemble démarreur-moteur MSC avec tension de bobine de 24 VDC. Fonctions : commande de contacteur, signal retour de l'état du contacteur, signal retour de l'entrée TOR intégrée
[

Gamme de livraison

Autres appareils de la gamme
Modules
Fonction de base
Système de connexion SmartWire
Description
SmartWire-Module pour montage sur contacteurs DILM(C)7…DILM(C)38, DILA…, DIMP20
- Un module requis par contacteur
- Relié à la passerelle SmartWire comme esclave
- Max. 16 modules SmartWire par chaîne
- 1 entrée tout-ou-rien pour contact hors potentiel
- Message position.
Remarques
  • Il convient de tenir compte du courant absorbé max. des bobines de contacteur par branche SmartWire.
  • Longueur des câbles de connexion à l'entrée et du verrouillage électrique < 2,8 m.
  • Les bornes A2 des contacteurs ne doivent pas être pontées.
  • Verrouillages électriques pour DILM uniquement par les bornes du module.
  • Kits de câblage DILM 12-XRL et PKZM0-XRM12 non compatibles.
  • Borne de raccordement pour verrouillage électrique non compatible avec les constituants de sécurité.
,

Caractéristiques techniques

Généralités
Conformité aux normes et prescriptionsGénéralités
IEC/EN 60947
EN 55011
EN 55022
IEC/EN 61000-4
IEC/EN 60068-2-27
Facilité de montage et gain de place
sur DILM7 à DILM38
Encombrements (L x H x P)
45 x 44 x 81 mm
Poids
0.036 kg
Sections raccordables
Conducteur à âme massive
0,34…1,5 mm2
Conducteur souple avec embout
0,34…1,5 mm2
âme massive ou multibrins
22…16 AWG
Tournevis pour vis à fente
3.5 x 0.8 mm
Couple de serrage max.
0.5 Nm
Résistance climatique
Température ambianteModes de fonctionnement
-25 - +60 °C
Température ambianteStockage
- 25 - + 70 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Catégorie de surtension/Degré de pollution
2
Position de montage
comme DILM7 à DILM38
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Champs électromagnétiques rayonnés (IEC/EN 61000-4-3, RFI) [V/m]
10
Perturbations radioélectriques (EN 55011, EN 55022)
Classe « A »
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
0.5 (câbles d'alimentation, symétriques) kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142
Tenue diélectrique
EN 50178, EN 60947-1
Alimentation circuits électroniques passerelle et participants SmartWire UGateway
Plage admissible
Alimentation fournie par la passerelle ou par le module d'alimentation
Puissance dissipée sous 24 V DC
Référence 0.6 W
Tension d'alimentation UAUX(pour connexion des participants SmartWire, par ex. bobines de contacteur)
Tension assignée d'emploi UAUX
Alimentation fournie par la passerelle ou par le module d'alimentation V DC
Plage admissible
Alimentation fournie par la passerelle ou par le module d'alimentation V DC
DEL de visualisation
En état de fonctionnement
Prêt (Ready) : vert
Etat SmartWire
état affiché via Ready
Raccordement contacts hors potentiel
Nombre
1
Tension assignée (auto-alimentée) [Ue]
17 V DC
Courant d'entrée à l'état « 1 », normal
5 mA
Longueur max. du câble
< 2.8 m
MODBUS
Séparation galvaniquepar rapport à la tension d'alimentation UGateway
Non
Séparation galvaniquevers SmartWire
Vers tension d'alimentation UAUX: non
Vers tension d'alimentation UGateway: non
SmartWire
Raccordement
Connecteur mâle 6 pôles
Câble données/énergie
Câble plat 6 fils
Longueur de câble max. système SmartWire
4 m
Terminaison de bus
Connecteur
Adresses participants
1…16
Participant
max. 16 par branche SmartWire
Paramétrage adresses
automatique via SmartWire
Fonctionnement
Esclave SmartWire
Durées de transmission système SmartWireEcriture Commutation
en moyenne 20 ms pour tous les participants
Durées de transmission système SmartWireLecture Information sur les états
en moyenne 10 ms par participant
Sorties à relais
Catégorie de surtension/Degré de pollution
III/3
Courant thermique conventionnel [Ith]
4 A
,

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0.6 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
,

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Bus de terrain, périphérie déc. - module d'entrées/sorties numérique (EC001599)
Electricité, Electronique, Automatisation et Commande / Commande / Bus de terrain, périphérique décentralisé / Bus de terrain, périphérique décentralisé - module entrée/sortie numérique ([email protected] [BAA055014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
17 - 17 V
type de tension d’alimentation
DC
type de tension d’alimentation
DC
nombre d’entrées numériques
2
nombre de sorties numériques
1
entrées numériques configurables
non
sorties numériques configurables
non
courant d'entrée au signal 1
5 mA
tension admissible à l'entrée
17 - 17 V
type de tension d'entrée
DC
type de tension d'entrée
DC
type de sortie numérique
autre
courant de sortie
0.5 A
tension admissible à la sortie
20.4 - 28.8 V
type de tension de sortie
DC
type de tension de sortie
DC
protection contre les courts-circuits, sorties disponibles
non
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'interfaces matérielles USB
0
nombre d'autres interfaces matérielles
2
avec interface optique
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
composants système
oui
indice de protection (IP)
IP20
finition du raccordement électrique
borne à vis
temps de retard en cas de changement de signal
0 - 0 ms
raccordement au bus de champ possible sur coupleur de bus séparé
oui
montage possible sur barres profilées
non
montage mural/direct possible
non
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
1
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
45 mm
hauteur
38 mm
profondeur
70 mm
,

Homologations

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
,

Encombrements

SWIRE-DIL
]

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
