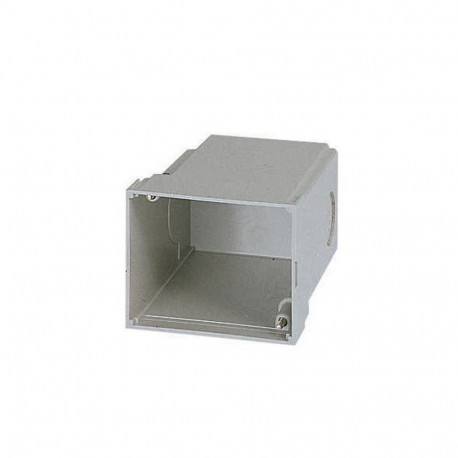

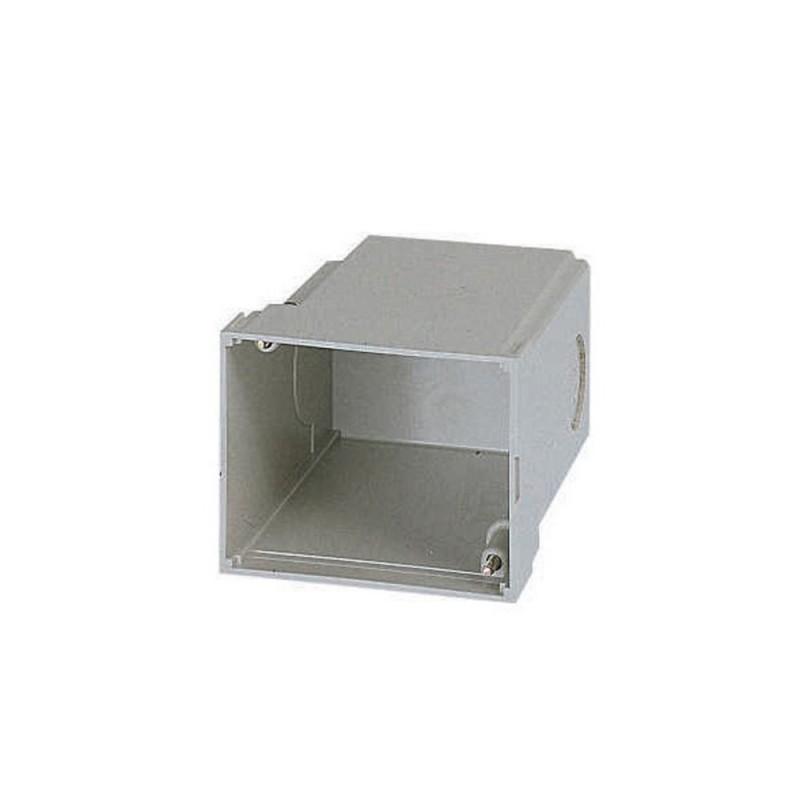

M22-H2 216549 Y7-216549 EATON ELECTRIC Calotta, per piastra da incasso, 2 posti di montaggio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-H2 216549 Y7-216549 EATON ELECTRIC Calotta, per piastra da incasso, 2 posti di montaggio

M22-H2

216549

Y7-216549

EATON-MOELLER

Calotta, per piastra da incasso, 2 posti di montaggio

Coperchio per M22-E2

Eaton Moeller® series M22 Shroud, for flush mounting plate, 2 mounting locations

Coperchio, materiale isolante, colore grigio chiaro RAL 7035, per sistema RMQ, diametro di montaggio 22,3 mm grado di protezione IP55 in combinazione con piastra di montaggio da incasso M22-E.., 4 ingressi cavi ciechi M20, posizione di installazione 2

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Coperchio di protezione switch

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $10.68
Prezzo unitario: $10.68
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Shroud
Catalog Number
216549
EAN
4015082165499
Product Length/Depth
110 mm
Product Height
60 mm
Product Width
80 mm
Product Weight
0.093 kg
Compliances
Bureau Veritas
GoST-R
CE Marked
Certifications
CCC Marked
CSA Certified
Lloyd's Register Certified
CSA-C22.2 No. 94-91
UL
UL File No.: E29184
CSA File No.: 012528
UL 508
IEC/EN 60947-5
CSA-C22.2 No. 14-05
CE
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CSA
Model Code
M22-H2

Features & Functions

Color
Gray
Knockouts
4 x M20 (cable entry knockouts at the base)
Material
Insulated material light
Number of locations
2
RAL-number
7035

General

Degree of protection
NEMA 12
IP55
Protection
Protection type only in combination with flush mounting plates M22-E…
Size
22.5 mm
Type
Two-element

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216549 Apparecchi elettrici a bassa tensione (EC000202)
Caratteristica Valore
numero di apparecchi incassabili (EF000219) 2
chiudibile (EF000113) No
grado di protezione (IP) (EF005474) IP55
indice di protezione (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-H2 Y7-216549 216549 DE_216523.pdf 1 Mbytes M22-H2 Y7-216549 216549 DE_216523.pdf
