> >>M22-H2 216549 M22-H2Q ELECTRIC Cubierta para M22-E2
Anterior producto Siguiente producto

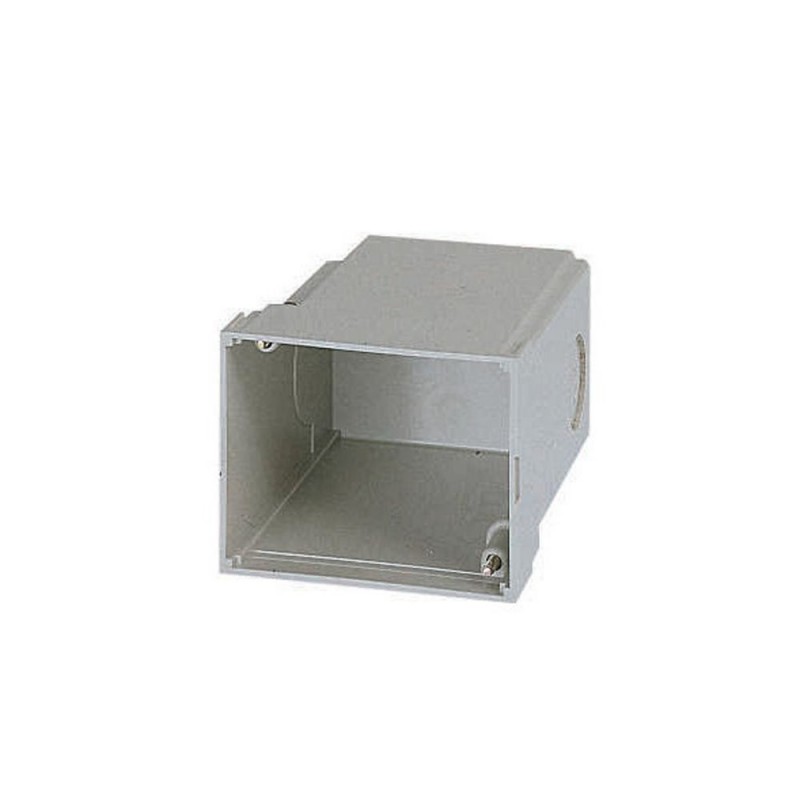

M22-H2 216549 M22-H2Q EATON ELECTRIC Cubierta para M22-E2 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-H2 216549 M22-H2Q EATON ELECTRIC Cubierta para M22-E2

M22-H2

216549

M22-H2Q

EATON-MOELLER

Cubierta para M22-E2

Más detalles


Interruptores de baja tensión > Capucha protectora para dispositivos de mando

Auxiliares de mando y señalización

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $9.31
Precio unitario: $9.31

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más Información

▲


La cubierta, al ras de la placa de montaje, 2 ubicaciones de montaje
Cubierta de material aislante, de color gris claro RAL 7035, por RMQ sistema de montaje diámetro de 22,3 mm grado de protección IP55 en combinación con al ras de la placa de montaje M22-E.., 4 knockout entradas de cable M20, lugar de montaje 2

Programa de entrega

Accesorios
La superficie de montaje de la carcasa
La función básica de accesorios
Las cubiertas
Tipo de protección sólo en combinación con placas de montaje al ras M22-E...
Número de ubicaciones
2 Cant.
Material
Material aislado de la luz
Entrada de Cable nocauts
4 Cantidad x M20
Grado de Protección
IP55
Color
gris
116C062
RAL Valor
RAL 7035
Conexión SmartWire-DT
no

Datos técnicos

General
Grado de Protección
IP55
Temperatura ambienteAbierto
-25 - +70 °C

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
No aplicable.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / cubierta Protectora para el elemento de contacto de pulsador (EC000202)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Comando y dispositivo de alarma / cubierta Protectora para el comando de dispositivos ([email protected] [AKF024014])
El número de aparatos a construir en
Dos
Con cerradura
No
Grado de protección (IP)
IP55
Grado de protección (NEMA)
Otros

Aprobaciones

Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
UL/CSA Tipo 3R, 4X, 12, 13

Dimensiones

116X154
Glándula de Cable: 4 x M20
Tipo de construcción: de una sola pieza
116X139
Cubierta con M22-UPE conjunto de teclas de yeso
① La Supresión de la tarjeta para perseguir en la pared
② Yeso espesor de menos de 8 mm
③ Yeso de espesor de más de 8 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
