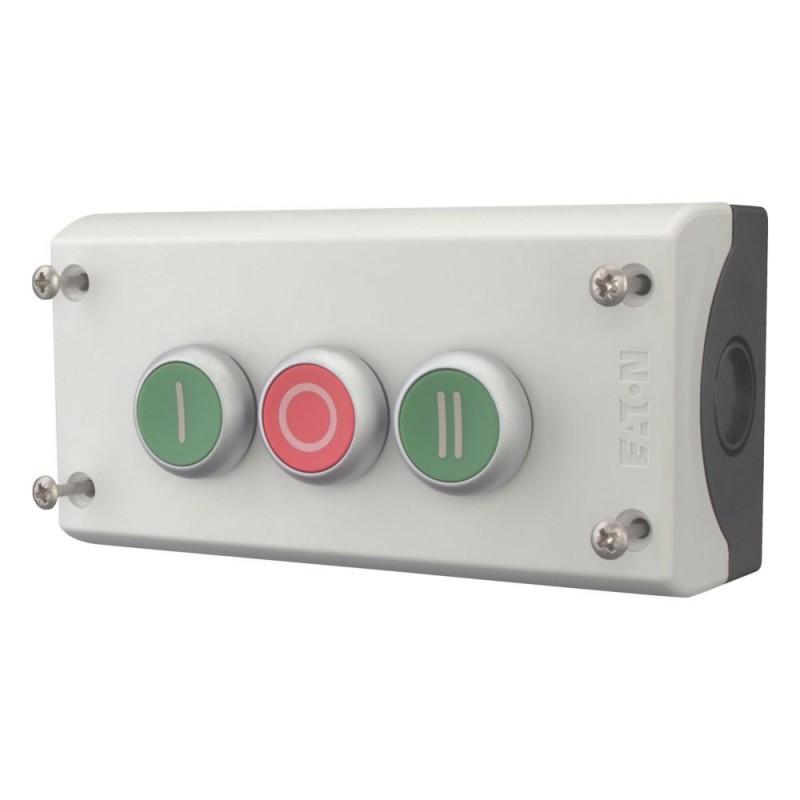

M22-I3-M1 216532 Y7-216532 EATON ELECTRIC Pulsante, 3NA+3NC, in custodia Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-I3-M1 216532 Y7-216532 EATON ELECTRIC Pulsante, 3NA+3NC, in custodia

M22-I3-M1

216532

Y7-216532

EATON-MOELLER

Pulsante, 3NA+3NC, in custodia

Tastiera a tutta superficie; Isolante; Pulsante verde I + Pulsante

Eaton Moeller® series M22 Housing, Pushbutton actuators, Enclosure, momentary, 3 NC, 3 N/O, Screw connection, Number of locations 3, Grey, inscribed, Bezel: titanium

Custodia, Gamma prodotti: RMQ-Titan, Unità completa, Design: Scatola, momentaneo, Tipo di collegamento: Collegamento a vite, Numero di posizioni: 3 Quantità, Colore del coperchio della custodia: Grigio, Colore del valore RAL: RAL 7035, Grado di protezione: IP66, IP67, IP69K, Collegamento SmartWire-DT: no, Contatti N/A = Normalmente chiuso: 3 NC, Contatti N/A = Normalmente aperto: 3 N/A, Note sui contatti = funzione di sicurezza, con apertura positiva secondo IEC/EN 60947-5-1, corsa dell'attuatore e forza di azionamento secondo DIN EN 60947-5-1, K.5.4.1: 4,8 mm, corsa massima: 5,7 mm, forza minima per apertura forzata: N 15, Dimensioni frontali: 153 x 80, Norme: IEC/EN 60947, VDE 0660, Posizione di montaggio: secondo necessità

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Cassetta con circuiti di controllo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $79.22
Prezzo unitario: $79.22
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Housing
Catalog Number
216532
EAN
4015082165321
Product Length/Depth
80 mm
Product Height
70 mm
Product Width
153 mm
Product Weight
0.333 kg
Certifications
IEC/EN 60947
CE
VDE 0660
CSA-C22.2 No. 94-91
CSA Class No.: 3211-03
UL
UL 508
CSA File No.: 012528
UL File No.: E29184
CSA-C22.2 No. 14-05
UL Category Control No.: NKCR
CSA
IEC/EN 60947-5
Catalog Notes
Contacts with safety function, by positive opening to IEC/EN 60947-5-1
Model Code
M22-I3-M1

Features & Functions

Bezel color
Titanium
Design
Enclosure
Enclosure color
Gray
Enclosure material
Plastic
Inscription
Inscribed
Knockouts
2 x M25/20 (cable entry knockouts at the side)
2 x M20 (cable entry knockouts at the base)
Number of locations
3
RAL-number
7035

General

Degree of protection
IP67/IP69K
NEMA 4X, 13
Lifespan
5,000,000 mechanical Operations
Operating frequency
3600 Operations/h
Product category
RMQ-Titan
Size
Front dimensions: 153 x 80 mm
Type
Pushbutton actuator

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Electrical rating

Rated control supply voltage (Us) at AC, 50 Hz - min
115 V
Rated control supply voltage (Us) at AC, 50 Hz - max
500 V
Rated control supply voltage (Us) at AC, 60 Hz - min
115 V
Rated control supply voltage (Us) at AC, 60 Hz - max
500 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
220 V

Short-circuit rating

Rated conditional short-circuit current (Iq)
1 kA

Communication

Connection to SmartWire-DT
No
Connection type
Screw connection

Actuator

Actuating force
5 N
Actuator color
Green, red
Actuator function
Momentary
Actuator travel and actuation force (DIN EN 60947-5-1)
4.8 mm
Knob travel
5.7 mm

Contacts

Force for positive opening - min
15 N
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
2
Number of contacts (normally open contacts)
2

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.11 W
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216532 Apparecchi elettrici a bassa tensione (EC000225)
Caratteristica Valore
numero di punti di comando (EF001372) 3
numero di pulsanti (EF005558) 3
numero di segnalatori luminosi (EF001965) 0
numero di interruttori a chiave (EF005590) 0
numero di selettori (EF005567) 0
numero di pulsanti a fungo (EF006670) 0
adatto per arresto d'emergenza (EF001433) No
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 115 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 115 V
tensione di alimentazione pilota nominale DC (EF003980) 24 V
colore parte superiore scatola (EF001373) grigio
colore della scatola (EF000136) grigio
materiale della scatola (EF001596) materiale sintetico
numero di contatti di chiusura (EF008256) 2
numero di contatti di riposo (EF008255) 2
numero di contatti invertitori (EF008257) 0
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I3-M1 Y7-216532 216532 EN_289241.pdf 3 Mbytes M22-I3-M1 Y7-216532 216532 EN_289241.pdf
