> EATON - MOELLER>Hilfskontroll- und Signalelemente >M22-H2 216549 Y7-216549 ELECTRIC Haube, für Einbauplatte, 2 Einbaustellen
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

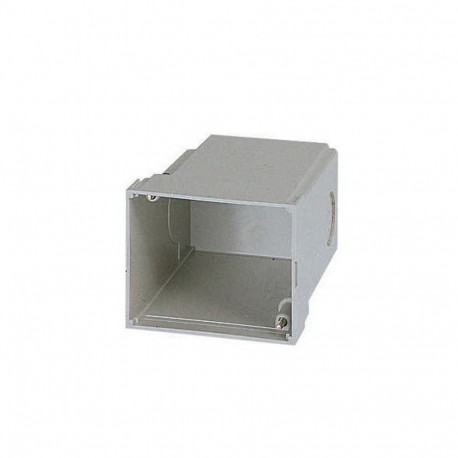

M22-H2 216549 Y7-216549 EATON ELECTRIC Haube, für Einbauplatte, 2 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-H2 216549 Y7-216549 EATON ELECTRIC Haube, für Einbauplatte, 2 Einbaustellen

M22-H2

216549

Y7-216549

EATON-MOELLER

Haube, für Einbauplatte, 2 Einbaustellen

M22-H2-KARTON

Eaton Moeller® series M22 Abdeckung, für Einbauplatte, 2 Einbaustellen

Schutzmantel, isoliertes Material, Farbe lichtgrau RAL 7035, für RMQ-System, Einbaudurchmesser 22,3mm Schutzart IP55 in Verbindung mit Unterputzplatte M22-E.., 4 vorgetäuschte Kabeleinführungen M20, Einbauort 2

Mehr Infos


Niederspannungsschaltgeräte > Schutzhaube für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $10.78
Stückpreis: $10.78
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Abdeckung
Katalognummer
216549
Produkt Länge/Tiefe
110 mm
Produkthöhe
60 mm
Produktbreite
80 mm
Produktgewicht
0.093 kg
Einhaltung(en)
Bureau Veritas
GoST-R
CE-Kennzeichnung
Zertifikat(e)
CCC Marked
CSA Certified
Lloyd's Register-Zertifikat
CSA-C22.2 No. 94-91
UL
UL File No.: E29184
CSA File No.: 012528
UL 508
IEC/EN 60947-5
CSA-C22.2 No. 14-05
CE
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CSA
EAN
4015082165499
Modellcode
M22-H2

Merkmale und Funktionen

Farbe
Grau
Vorprägungen
4 x M20 (Durchbrüche zur Leitungseinführung am Sockel)
Vorprägungen
4 x M20 (Durchbrüche zur Leitungseinführung am Sockel)
Material
Kunststoff leicht
Einbaustellen
2
RAL-Nummer
7035

Allgemein

Schutzart
NEMA 12
IP55
Schutz
Schutzart nur in Verbindung mit bündigen Montageplatten M22-E…
Größe
22,5 mm
Typ
Zwei Elemente
Typ
Zwei Elemente

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Kommunikation

Anbindung an SmartWire-DT
Nein

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 216549 Niederspannungsschaltgeräte (EC000202)
Merkmal Wert
Anzahl der einbaubaren Geräte (EF000219) 2
Abschließbar (EF000113) Nein
Schutzart (IP) (EF005474) IP55
Schutzart (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-H2 Y7-216549 216549 DE_216523.pdf 1 Mbytes M22-H2 Y7-216549 216549 DE_216523.pdf
