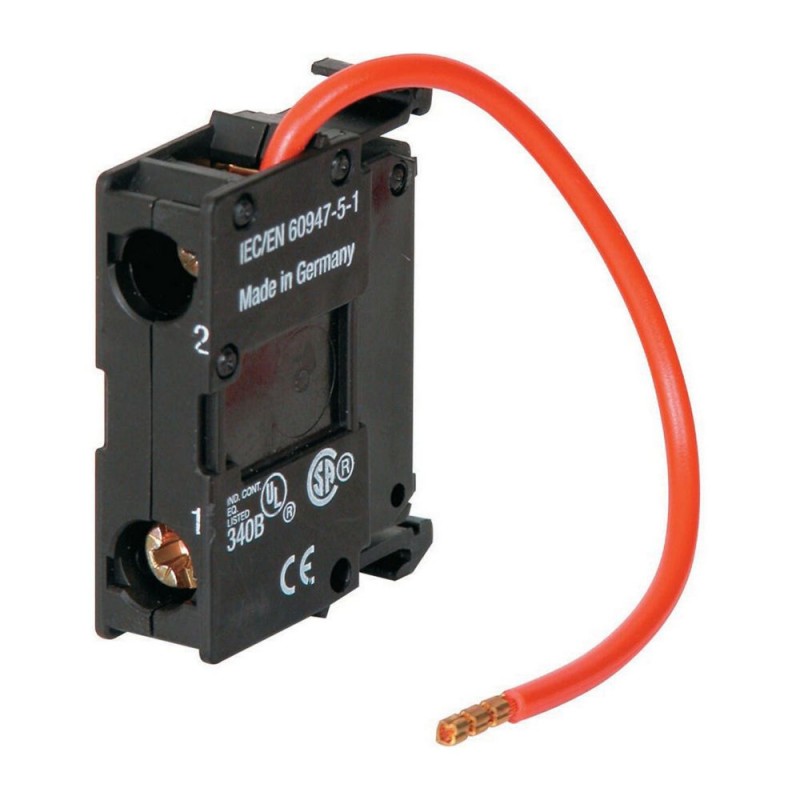

M22-XLED-T 231079 Y7-231079 EATON ELECTRIC Elemento di resistenza, 12-240VAC/DC, per LED 12-30V Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-XLED-T 231079 Y7-231079 EATON ELECTRIC Elemento di resistenza, 12-240VAC/DC, per LED 12-30V

M22-XLED-T

231079

Y7-231079

EATON-MOELLER

10

Elemento di resistenza, 12-240VAC/DC, per LED 12-30V

Elemento serie 12-240 V AC/DC per LED 12-30 V

Eaton Moeller® series M22 Series element, 12-240VAC/DC, for LED 12-30V

Gli elementi frontali ottengono la loro luminosità con gli elementi luminosi a LED RMQ-Titan! Questo elemento di prova consente a tutti gli elementi LED di accendersi contemporaneamente a scopo di test. Prerequisito: tutti i LED hanno un modulo di questo tipo e con esso è in fase di progettazione un pulsante di test.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > accessori per apparecchi di comando

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $98.49
Prezzo unitario: $9.85
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory LED
Catalog Number
231079
EAN
4015082310790
Product Length/Depth
37 mm
Product Height
30 mm
Product Width
10 mm
Product Weight
0.011 kg
Compliances
CE Marked
Certifications
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
IEC 60947-5
EN 60947-5
UL 508
CSA
UL Category Control No.: NKCR
IEC/EN 60947-5
CE
CSA-C22.2 No. 14-05
CSA File No.: 012528
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
UL
UL File No.: E29184
Catalog Notes
LED test elements
Model Code
M22-XLED-T

Features & Functions

Functions
For de-coupled function test (lamp test)

General

Accessory/spare part type
Accessory
Degree of protection
IP20

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Ambient storage temperature - min
40 °C
Ambient storage temperature - max
80 °C

Electrical rating

Rated operational voltage
12 - 240 V AC/DC

Communication

Connection to SmartWire-DT
No

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0.1 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 231079 Apparecchi elettrici a bassa tensione (EC002024)
Caratteristica Valore
tipo di accessori/pezzi di ricambio elettrici (EF005722) blocco resistenza
tipo di accessori/pezzi di ricambio meccanici (EF005994) altro
accessorio (EF013236) Sì
pezzo di ricambio (EF013237) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XLED-T Y7-231079 231079 ES_231078.pdf 988 Kbytes M22-XLED-T Y7-231079 231079 ES_231078.pdf
