> >>M22-XLED-T 231079 M22-XLED-TQ ELECTRIC Élément amont, 12-240VAC/DC, pour LED 12-30V
Produit précédent Produit suivant

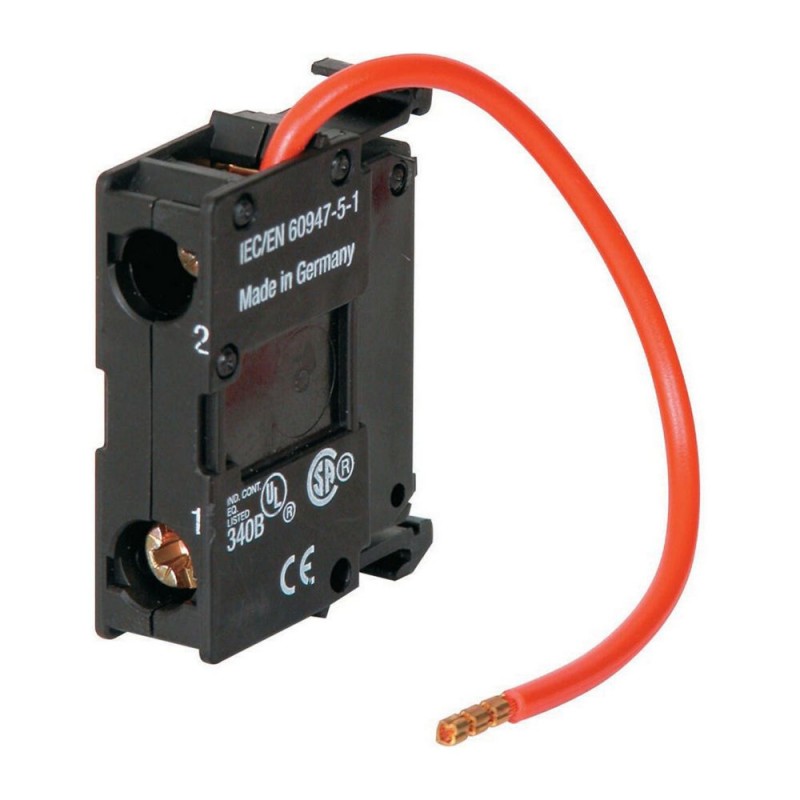

M22-XLED-T 231079 M22-XLED-TQ EATON ELECTRIC Élément amont, 12-240VAC/DC, pour LED 12-30V Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-XLED-T 231079 M22-XLED-TQ EATON ELECTRIC Élément amont, 12-240VAC/DC, pour LED 12-30V

M22-XLED-T

231079

M22-XLED-TQ

EATON-MOELLER

10

Élément amont, 12-240VAC/DC, pour LED 12-30V

Plus de détails


Appareillage industriel basse tension > Accessoires pour appareils de commande

Moyens de contrôle et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $86.17
Prix unitaire: $8.62

Quantité Prix
10+$8.62
20+$7.58
30+$7.09
40+$6.81
60+$6.61
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Élément amont, 12-240VAC/DC, pour LED 12-30V
Les voyants lumineux à LED RMQ-Titan illuminent l’équipement en face avant. L’élément de test permet d’allumer simultanément tous les éléments LED pour les tester. Condition préalable : toutes les LED doivent être équipées d’un module de ce type et un bouton de test doit être prévu.

Gamme de livraison

Fonction de base équipements complémentaires
Éléments LED
Fonction
Permet un test de lampe en évitant les retours de tension
Description
Elément de test pour LED
Raccordement
Bornes à vis
Tension assignée d'emploi [Ue]
12 … 240 V AC/DC V
Degré de protection
IP20
Connexion à SmartWire-DT
non
Raccordement
Bornes à vis
Remarques

Remarques applicables aux boutons-poussoirs, voyants lumineux, boutons-poussoirs lumineux, commutateurs rotatifs lumineux :

M22…‐R uniquement en association avec M22‐LED…‐R

M22…‐G uniquement en association avec M22‐LED…‐G

M22…‐W uniquement en association avec M22‐LED…‐W

M22…‐Y uniquement en association avec M22‐LED…‐W

M22…‐B uniquement en association avec M22‐LED…‐W ou M22‐LED…‐B

Caractéristiques techniques

Généralités
Degré de protection
IP20
Température ambianteAppareil nu
-25 - +70 °C
Température ambianteStockage
- 40 - + 80 °C

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0.1 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Accessoires pour appareils de commande (EC002024)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Unité de commande et de signalisation (accessoires) (ecl@ss13-27-37-12-92 [ACO037015])
type d’accessoires électriques
bloc de résistance
type d’accessoires mécaniques
autre
accessoire
oui
pièce détachée
non

Homologations

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type: -

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-XLED-T M22-XLED-TQ 231079 FR_231079.pdf 111 Kbytes M22-XLED-T M22-XLED-TQ 231079 FR_231079.pdf
