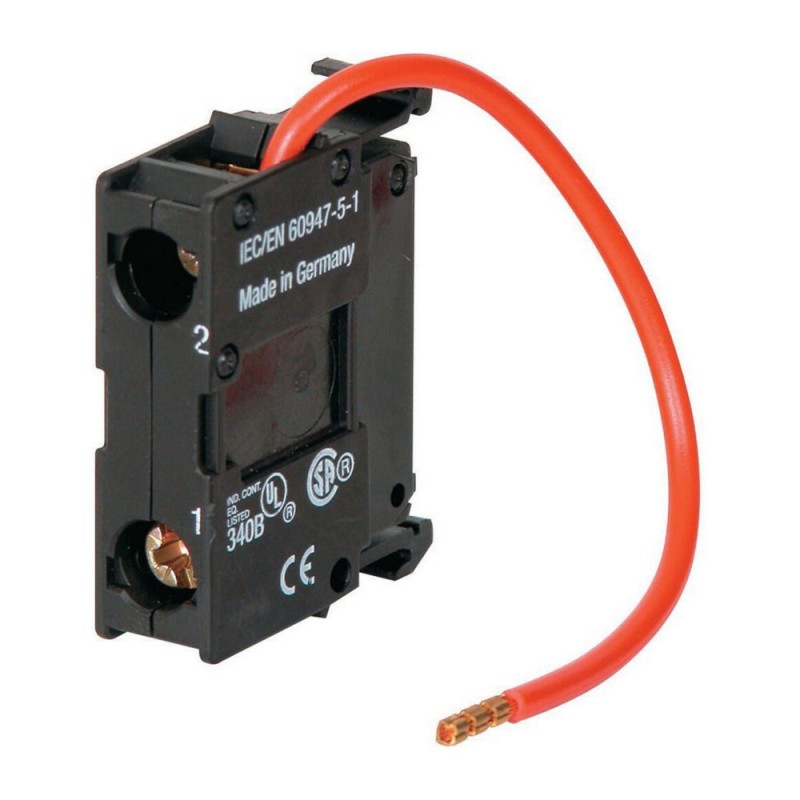

M22-XLED-T 231079 Y7-231079 EATON ELECTRIC lâmpadas elemento de verificação obrigatória M22-XLED-TQ Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-XLED-T 231079 Y7-231079 EATON ELECTRIC lâmpadas elemento de verificação obrigatória M22-XLED-TQ

M22-XLED-T

231079

Y7-231079

EATON-MOELLER

10

lâmpadas elemento de verificação obrigatória M22-XLED-TQ

Elemento da série AC/DC de 12-240 V para LEDs de 12-30 V

Eaton Moeller® series M22 Series element, 12-240VAC/DC, for LED 12-30V

Os elementos frontais obtêm seu brilho com os elementos de luz LED RMQ-Titan! Este item de teste permite que todos os elementos LED acendam de uma só vez para fins de teste. Pré-requisito: Todos os LEDs têm um módulo como este e um botão de teste está sendo planejado com ele.

Mais detalhes


Aparelhos elétricos de baixa tensão > Acessórios para dispositivos de controle

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $100.57
Preço unitário: $10.06
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory LED
Catalog Number
231079
EAN
4015082310790
Product Length/Depth
37 mm
Product Height
30 mm
Product Width
10 mm
Product Weight
0.011 kg
Compliances
CE Marked
Certifications
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
IEC 60947-5
EN 60947-5
UL 508
CSA
UL Category Control No.: NKCR
IEC/EN 60947-5
CE
CSA-C22.2 No. 14-05
CSA File No.: 012528
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
UL
UL File No.: E29184
Catalog Notes
LED test elements
Model Code
M22-XLED-T

Especificações do produto

Accessory/spare part type
Accessory
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Connection to SmartWire-DT
No
Degree of protection
IP20
Functions
For de-coupled function test (lamp test)
Electrical accessory type
Resistor block
Rated operational voltage
12 - 240 V AC/DC
Mechanical accessory type
Other
Voltage rating
12-240 Vac/dc
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
40 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0.1 W

ETIM for 231079 Componentes industriais para Baixa Tensão (EC002024)
Característica Valor
Tipo de acessório elétrico (EF005722) Bloco de resistência
Tipo de acessório mecânico (EF005994) Outro
Acessório (EF013236) Sim
Peça de substituição (EF013237) Não
