> EATON - MOELLER>Accessori NZM >RTR-NZM10 034825 ELECTRIC Calotta di protezione
Prodotto precedente Prodotto successivo
RTR-NZM10 034825 EATON ELECTRIC Calotta di protezione Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

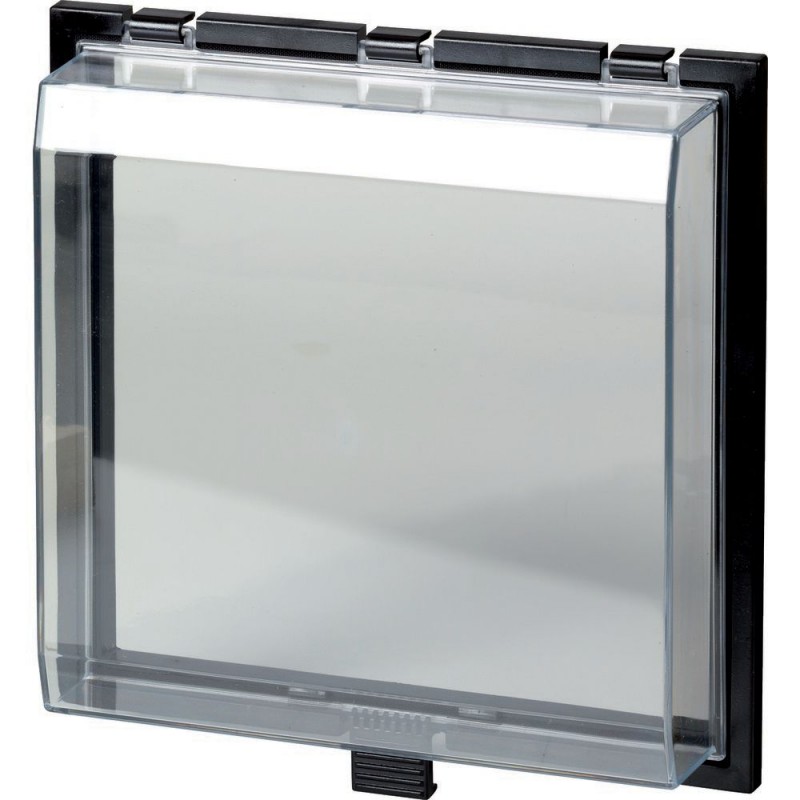

RTR-NZM10 034825 EATON ELECTRIC Calotta di protezione

RTR-NZM10

034825

EATON-MOELLER

Calotta di protezione

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: La commutazione elettrica del telecomando e lo sparo manuale (push-to-shoot) sono ancora possibili. Può essere utilizzato per: NZM2, NZM2-4, N2, N2-4, NS2, NZM3, NZM3-4, N3, N3-4, NS3, NZM4, NZM4-4, N4, N4-4, NS4, NZM2-NA, NZM2-4-NA, NZM3-NA, NZM4-NA

Maggiori dettagli


sistemi di distribuzione elettrica (inclusi distributori per impianti) > Coperchio per quadro di didtribuzione

Accessori NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Calotta di protezione
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: le possibilità di teleinserzione elettrica e sgancio manuale (premere per sganciare, push to trip) non vengono impedite. Utilizzabile per: NZM2, NZM2-4, N2, N2-4, NS2, NZM3, NZM3-4, N3, N3-4, NS3, NZM4, NZM4-4, N4, N4-4, NS4, NZM2-NA, NZM2-4-NA, NZM3-NA, NZM4-NA
[

Programma di fornitura

Assortimento
Accessori
accessori
Calotta di protezione
Norma/Approvazione
IEC
Grandezza
NZM3
Descrizione

Grado di protezione IP54 con bussola passante del comando a distanza

Numero di poli
a 3/4 poli
utilizzo con
NZM2-XR
NZM2-XRD
NZM3-XR
NZM4-XR
Informazioni sulla progettazione
Le possibilità di teleinserzione elettrica e sgancio manuale (premere per sganciare) non vengono impedite.
,

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

sistemi di distribuzione elettrica (inclusi distributori per impianti) (EG000023) / copertura per pannello distributore (EC000775)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Piccolo Distributore D¦Installazione / Cover for distribution board ([email protected] [ACN397011])
altezza
70 mm
larghezza
265 mm
profondità
275 mm
numero di file
0
materiale
plastica
a cerniera
sì
a chiusura rapida
sì
grado di protezione (IP)
IP54
colore
altri
trasparente
sì
,

Dimensioni

]

ETIM for 034825 Sistemi di distribuzione elettrica (inclusi distributori per impianti) (EC000775)
Caratteristica Valore
altezza (EF000040) 70 mm
larghezza (EF000008) 265 mm
profondità (EF000049) 275 mm
materiale (EF002169) materiale sintetico
con cerniera (EF001076) Sì
a chiusura rapida (EF001146) Sì
grado di protezione (IP) (EF005474) IP54
colore (EF000007) altro
trasparente (EF006243) Sì

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
RTR-NZM10 034825 034825_IT.pdf 187 Kbytes RTR-NZM10 034825 034825_IT.pdf
