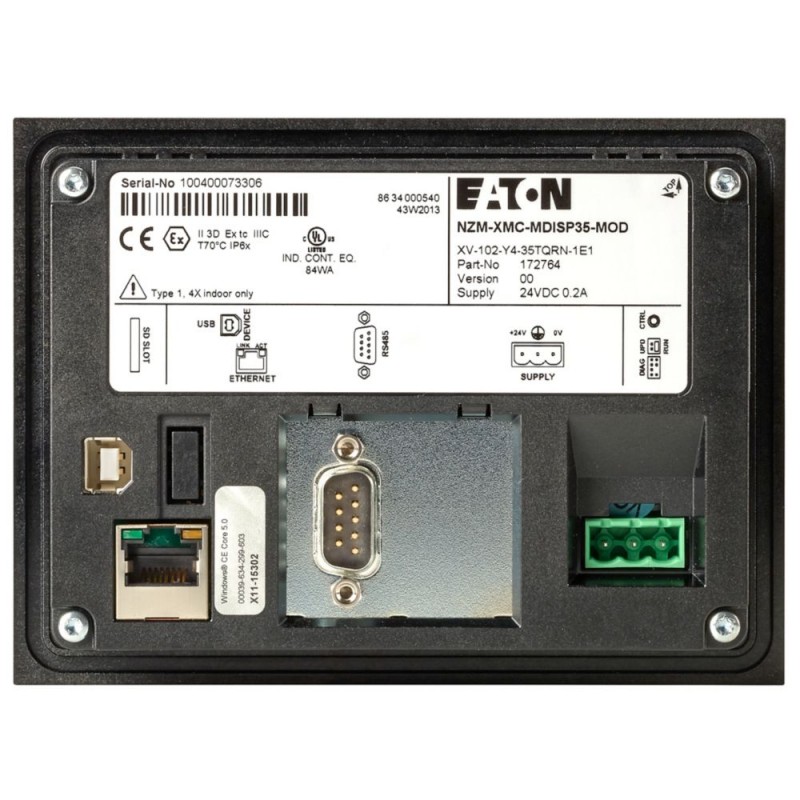

NZM-XMC-MDISP35-MOD 172764 EATON ELECTRIC BreakerVisu 24 VDC, 3, 5 ", con display a colori TFT, Modbus, Ethe..
NZM-XMC-MDISP35-MOD
172764
EATON-MOELLER
BreakerVisu - 24 VDC, 3, 5 ", con display a colori TFT, Modbus, Ethernet
Touch screen, XV-102, Gamma prodotti: XV100 3.5z, Sottogamma: Touch screen con controller integrato BreakerVisu (HMI-PLC), Funzione: Visualizzazione e registrazione dei dati di interruttori automatici e/o dispositivi di misura, Max. 8 dispositivi tramite MODBUS RTU, Caratteristiche comuni della serie di modelli: Lettura di memorie diagnostiche, Creazione di record energetici, Collegamento NZM con NZM-XSWD-704, Collegare tutti i NZM...-XMC-MB... moduli di misura e connessione NZM-XMC-TC-MB, IZMX16/40 tramite connessione IZMX-MCAM, IZM26... utilizzando IZM-MMINT, Collegare PKE con XTUA o XTUWA utilizzando PKE-SWD-SP, Collegare PKE con XTUACP o XTUWACP utilizzando PKE-SWD-CP, Collegare RCCB, MCB, RCBO utilizzando MCB-HK-SWD, Connessione Ethernet per la visualizzazione nei browser web, Connessione FTP per il trasferimento dei dati, Funzione gateway per l'inoltro dei dati, È possibile collegare dispositivi non Eaton, Tipo di display: Schermo a colori, TFT, Tecnologia touch: Resistive-Touch, Numero di colori: 64 k colori, Risoluzione: QVGA, 320 x 240 pixel, Formato verticale: no, Diagonale dello schermo: 3,5 pollici, Alloggiamento isolante e piastra frontale, Sistema operativo: Windows CE 5.0 (licenza inclusa), Licenza PLC: Licenza PLC inclusa, Certificati di licenza per interfacce integrate: Può essere espanso secondo necessità, vedi Accessori -> Certificati di licenza del prodotto, interfacce integrate: 1 x Ethernet 100base-TX/10base-T , 1 x RS485, Tipo frontale: Frontale standard con membrana standard (completamente chiusa), Utilizzo: Montaggio ad incasso, Slot: per scheda SD: 1, Automazione scheda di memoria: Opzionalmente con scheda SD -> art. n. 139807, Schede di comunicazione plug-in (opzionale): no, Sensore tattile: Vetro con pellicola, Dissipazione del calore: 5 W, Grado di protezione (IEC/EN 60529, EN50178, VBG 4): IP65 (sul lato anteriore), IP20 (sul retro)
sistemi di controllo industriali (PLC) > pannello grafico
Accessori NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 20.4 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| assorbimento di potenza (EF000346) | 5 W |
| numero di interfacce HW Industrial Ethernet (EF003020) | 1 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 1 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 1 |
| numero di interfacce HW parallele (EF003026) | 1 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfacce SW (EF003121) | Sì |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | Sì |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | Sì |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | Sì |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| tipo di display (EF008244) | TFT |
| con display a colori (EF003097) | Sì |
| numero di colori del display (EF003098) | 65536 |
| numero di livelli di grigio/blu del display (EF008515) | 0 |
| diagonale schermo (EF002032) | 3.5 inch |
| numero di pixel orizzontali (EF003099) | 320 |
| numero di pixel verticali (EF003100) | 240 |
| memoria di progettazione utilizzabile/memoria utente (EF003108) | 64000 kByte |
| con tastiera numerica (EF003105) | Sì |
| con tastiera alfanumerica (EF003106) | Sì |
| numero di tasti funzione programmabili (EF003103) | 0 |
| numero dei tasti con LED (EF009259) | 0 |
| numero dei tasti di sistema (EF009260) | 1 |
| tecnologia tattile (touch) (EF010884) | touch resistivo |
| con indicatore di segnalazione (EF003109) | Sì |
| con sistema di segnalazione (inclusi buffer e conferma) (EF003110) | Sì |
| rappresentazione dei valori del processo (output) possibile (EF003111) | Sì |
| inserimento dei valori del processo (input) possibile (EF003112) | Sì |
| con ricette (EF003113) | Sì |
| numero di livelli, protezione con password (EF003114) | 200 |
| output di stampa presente (EF003115) | Sì |
| numero di lingue online (EF003116) | 100 |
| componenti software aggiuntivi caricabili (EF003117) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA), lato frontale (EF011961) | 4X |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| temperatura d'esercizio (EF002393) | 0 °C |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| larghezza del fronte (EF003651) | 136 mm |
| altezza del fronte (EF003652) | 100 mm |
| profondità di montaggio (EF000218) | 25 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZM-XMC-MDISP35-MOD 172764 172764_DE.pdf | 340 Kbytes |
|
