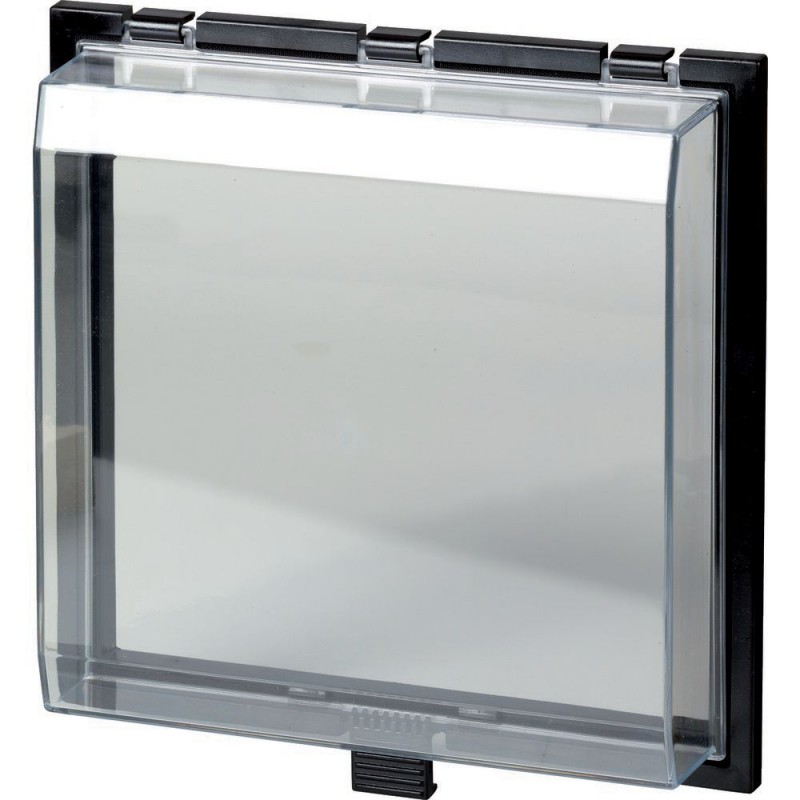

RTR-NZM10 034825 EATON ELECTRIC 034825 RTR-NZM10 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RTR-NZM10 034825 EATON ELECTRIC 034825 RTR-NZM10

RTR-NZM10

034825

EATON-MOELLER

034825 RTR-NZM10

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: Elektrisches Fernschalten und manuelles Auslösen (Push to Trip) sind weiterhin möglich. Verwendbar für: NZM2, NZM2-4, N2, N2-4, NS2, NZM3, NZM3-4, N3, N3-4, NS3, NZM4, NZM4-4, N4, N4-4, NS4, NZM2-NA, NZM2-4-NA, NZM3-NA, NZM4-NA

Mehr Infos


Elektroverteiler-Systeme (inkl. Installationsverteiler) > Abdeckung für Verteilerfeld

Leistungsschalter NZM Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Schutzhaube
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Elektrische Fernschaltung und Hand-Auslösung (Push to trip) sind weiterhin möglich. Verwendbar für: NZM2, NZM2-4, N2, N2-4, NS2, NZM3, NZM3-4, N3, N3-4, NS3, NZM4, NZM4-4, N4, N4-4, NS4, NZM2-NA, NZM2-4-NA, NZM3-NA, NZM4-NA
[

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Schutzhaube
Norm/Zulassung
IEC
Baugröße
NZM3
Beschreibung

Schutzart IP54 bei Durchführung des Fernantriebs

Polzahl
3-/4-polig
verwendbar für
NZM2-XR
NZM2-XRD
NZM3-XR
NZM4-XR
Projektierungsinformation
Elektrische Fernschaltung und Hand-Auslösung (Push to trip) sind weiterhin möglich.
,

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
,

Technische Daten nach ETIM 7.0

Elektroverteiler-Systeme (inkl. Installationsverteiler) (EG000023) / Abdeckung für Verteilerfeld (EC000775)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Elektroverteiler-System (inkl. Installationsverteiler) / Abdeckung für Verteilerfeld ([email protected] [ACN397011])
Höhe
70 mm
Breite
265 mm
Tiefe
275 mm
Anzahl der Reihen
0
Werkstoff
Kunststoff
Scharnierend
ja
Schnellschließend
ja
Schutzart (IP)
IP54
Farbe
sonstige
Transparent
ja
,

Abmessungen

]

ETIM for 034825 Elektroverteiler-Systeme (inkl. Installationsverteiler) (EC000775)
Merkmal Wert
Höhe (EF000040) 70 mm
Breite (EF000008) 265 mm
Tiefe (EF000049) 275 mm
Werkstoff (EF002169) Kunststoff
Scharnierend (EF001076) Ja
Schnellschließend (EF001146) Ja
Schutzart (IP) (EF005474) IP54
Farbe (EF000007) sonstige
Transparent (EF006243) Ja

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
RTR-NZM10 034825 034825_DE.pdf 189 Kbytes RTR-NZM10 034825 034825_DE.pdf
