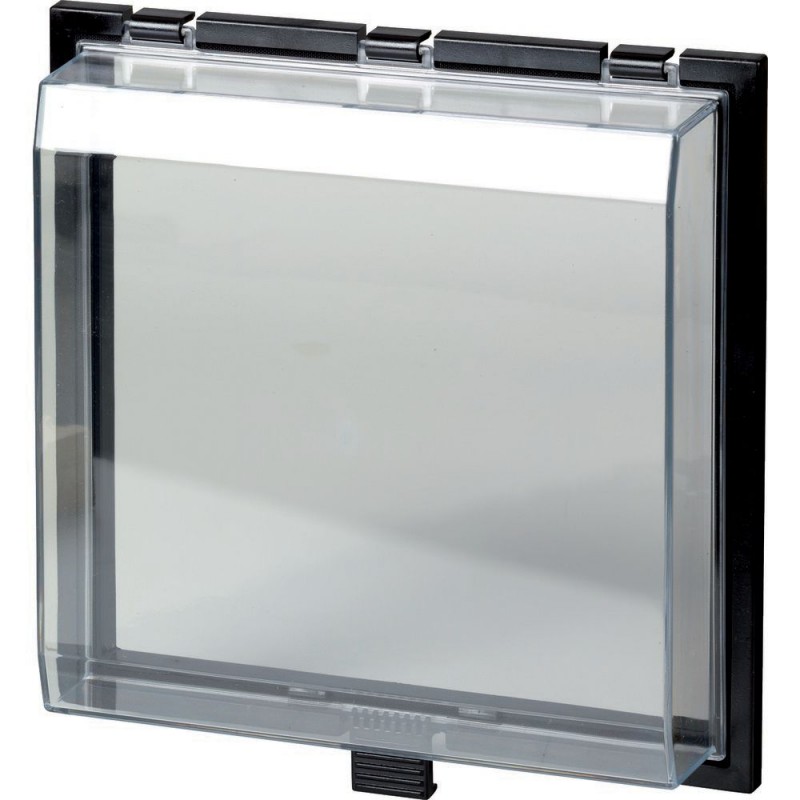

RTR-NZM10 034825 EATON ELECTRIC Capot de protection Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

RTR-NZM10 034825 EATON ELECTRIC Capot de protection

RTR-NZM10

034825

EATON-MOELLER

Capot de protection

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : la commutation à distance électrique et le déclenchement manuel (push to trip) sont toujours possibles. Peut être utilisé pour : NZM2, NZM2-4, N2, N2-4, NS2, NZM3, NZM3-4, N3, N3-4, NS3, NZM4, NZM4-4, N4, N4-4, NS4, NZM2-NA, NZM2-4-NA, NZM3-NA, NZM4-NA

Plus de détails


Systèmes d'enveloppes (y compris coffrets d'installation) > Plastron pour coffret de distribution

Accessoires NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Capot de protection
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Commande à distance électrique et déclenchement manuel ("push to trip") également possibles. Utilisation pour : NZM2, NZM2-4, N2, N2-4, NS2, NZM3, NZM3-4, N3, N3-4, NS3, NZM4, NZM4-4, N4, N4-4, NS4, NZM2-NA, NZM2-4-NA, NZM3-NA, NZM4-NA
[

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Capot de protection
norme / homologation
IEC
Taille
NZM3
Description

Degré de protection IP54 en cas de traversée pour télécommande

Nombre de pôles
tripolaire/tétrapolaire
Utilisation avec
NZM2-XR
NZM2-XRD
NZM3-XR
NZM4-XR
Information de configuration
Actionnement électrique à distance et déclenchement manuel local (Push To Trip) restent possibles.
,

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
,

Caractéristiques techniques ETIM 7.0

Systèmes d'enveloppes (y compris coffrets d'installation) (EG000023) / Plastron pour coffret de distribution (EC000775)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Distribution électrique (y compris petit tableau modulaire) / Capot pour tableau modulaire ([email protected] [ACN397011])
hauteur
70 mm
largeur
265 mm
profondeur
275 mm
nombre de rangées
0
matériau
plastique
à charnière
oui
à fermeture rapide
oui
indice de protection (IP)
IP54
couleur
autre
transparent
oui
,

Encombrements

]

ETIM for 034825 Systèmes d'enveloppes (y compris coffrets d'installation) (EC000775)
Caractéristique Valeur
Hauteur (EF000040) 70 mm
Largeur (EF000008) 265 mm
Profondeur (EF000049) 275 mm
Matériau (EF002169) Plastique
À charnière (EF001076) Oui
À fermeture rapide (EF001146) Oui
Classe de protection (IP) (EF005474) IP54
Couleur (EF000007) Autre
Transparent (EF006243) Oui
