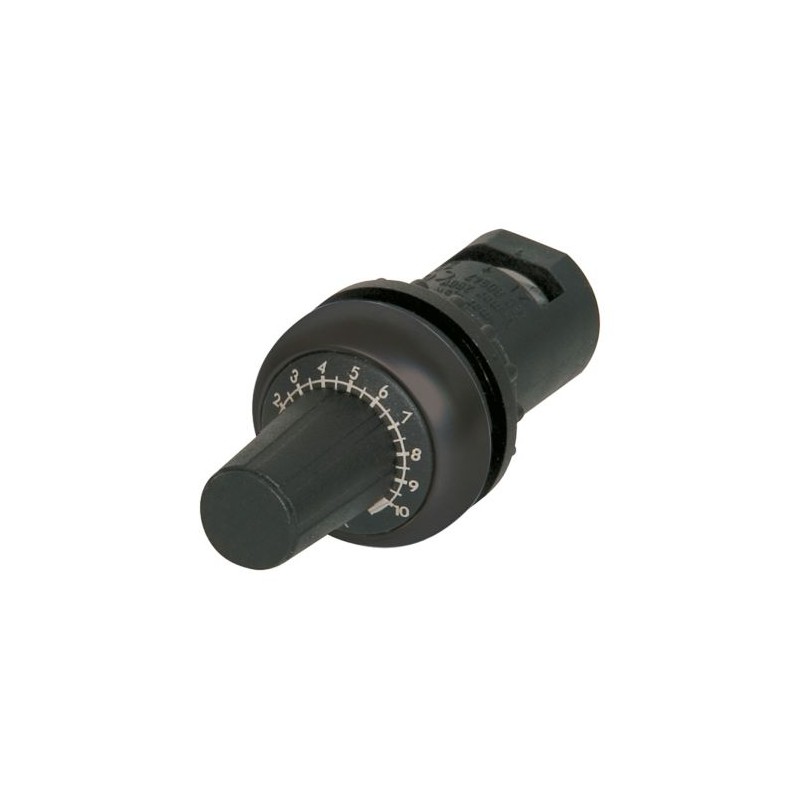

M22S-R*-*-RH 288864 Y7-288864 EATON ELECTRIC Potenziometro, robustezza d'uso, valore secondo specifica Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22S-R*-*-RH 288864 Y7-288864 EATON ELECTRIC Potenziometro, robustezza d'uso, valore secondo specifica

M22S-R*-*-RH

288864

Y7-288864

EATON-MOELLER

Potenziometro, robustezza d'uso, valore secondo specifica

Misuratore di potenza 22 mm Manopola robusta Valore personalizzabile Anello nero

Eaton Moeller® series M22 Potentiometer, Classical, M22, 22.5 mm, P 0.5 W, Bezel: black, robust handling

Potenziometro progettato individualmente in base ai desideri del cliente (valore di resistenza, iscrizioni scalate individualmente). Il potenziometro RMQ-Titan completa la gamma di prodotti per regolazioni precise. Disponibile con lunetta nera e titanio. Il pulsante è conforme al grado di protezione IP66 ed è approvato per l'uso in tutto il mondo.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Potenziometro per dispositivi di controllo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $66.04
Prezzo unitario: $66.04
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series potenziometro M22
Sigla catalogo
288864
Lunghezza/profondità del prodotto
70 mm
Altezza prodotto
29 mm
Larghezza prodotto
29 mm
Peso prodotto
0.034 kg
Certificazione/i
CSA File No.: 012528
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
CE
UL 508
UL File No.: E29184
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL
CSA
CSA Class No.: 3211-03
Codice modello
M22S-R*-*-RH

Features & Functions

Colore ghiera frontale
Nero
Progettazione
Comando tradizionale
Tipo di collegamento elettrico
Collegamento a vite
Dotato di:
3 morsetti a vite singoli
testina di azionamento grande

General

Accuratezza
± 10% (lineare), Valore di resistenza
Grado di protezione
IP66
NEMA Altro
Diametro di apertura
22.5 mm
Categoria di sovratensione
III
Grado di inquinamento
3
Tensione nominale di tenuta ad impulso (Uimp)
4000 V AC
Tipo
Potenziometro

Terminal capacities

Capacità morsetti (pieno)
0,5 - 1,5 mm²
Sezioni di collegamento (a trefoli)
0,5 - 1,5 mm²

Electrical rating

Consumo energetico
0,5 W
Tensione nominale di isolamento (Ui)
250 V
Potenza nominale
0.5 VA
Resistenza
0 Ohm
Configurabile

Communication

Collegamento con SmartWire-DT
No

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0.5 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 288864 Apparecchi elettrici a bassa tensione (EC001027)
Caratteristica Valore
resistenza (EF002431) 0 Ohm
assorbimento di potenza (EF000346) 0.5 W
diametro del foro (EF000079) 22.5 mm
numero di giri (EF006943) 1
tipo di collegamento elettrico (EF003961) raccordo a vite
grado di protezione (IP) (EF005474) IP66
indice di protezione (NEMA) (EF011959) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-R*-*-RH Y7-288864 288864 ES_187086.pdf 1 Mbytes M22S-R*-*-RH Y7-288864 288864 ES_187086.pdf
