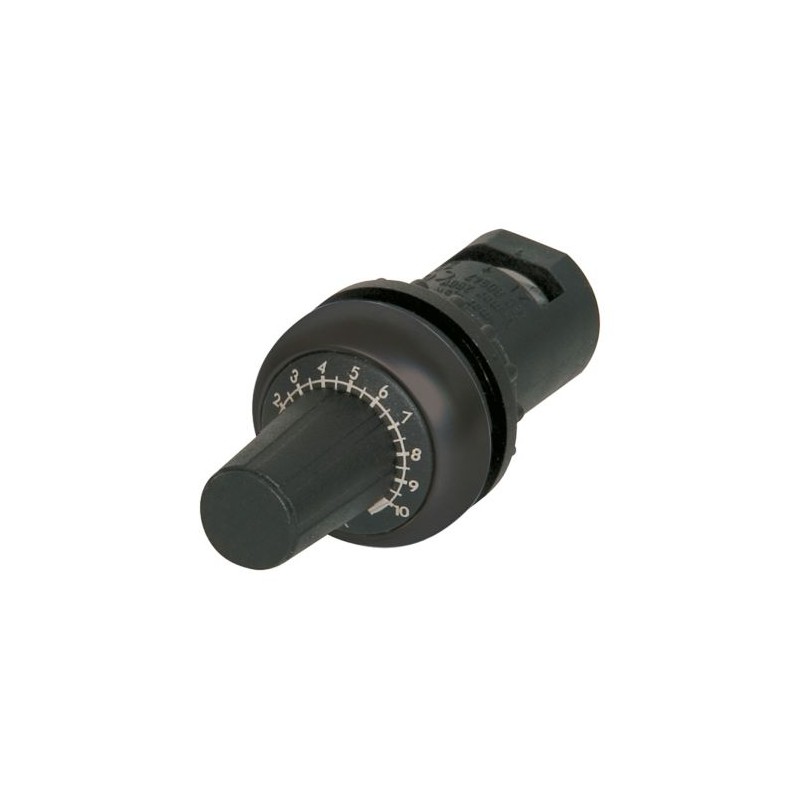

M22S-R*-*-RH 288864 Y7-288864 EATON ELECTRIC Potenciometro 22 mm Mando robusto Valor personalizable Anillo N.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22S-R*-*-RH 288864 Y7-288864 EATON ELECTRIC Potenciometro 22 mm Mando robusto Valor personalizable Anillo N..

M22S-R*-*-RH

288864

Y7-288864

EATON-MOELLER

Potenciometro, 22 mm, Mando robusto, Valor personalizable, Anillo Negro

Eaton Moeller® series M22 Potentiometer, Classical, M22, 22.5 mm, P 0.5 W, Bezel: black, robust handling

Potenciómetro diseñado individualmente según los deseos del cliente (valor de resistencia, inscripciones a escala individual). El potenciómetro con diseño RMQ-Titan complementa la gama de productos para ajustes precisos. Disponible con bisel de color negro y titanio. El pulsador cumple con el grado de protección IP66 y está aprobado para su uso en todo el mundo.

Más detalles


Componentes industriales de baja tensión > Potenciómetro para dispositivos de mando

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $66.21
Precio unitario: $66.21
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Potentiometer
Catalog Number
288864
Product Length/Depth
70 mm
Product Height
29 mm
Product Width
29 mm
Product Weight
0.034 kg
Certifications
CSA File No.: 012528
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
CE
UL 508
UL File No.: E29184
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL
CSA
CSA Class No.: 3211-03
Model Code
M22S-R*-*-RH

Features & Functions

Bezel color
Black
Design
Classical
Electric connection type
Screw connection
Fitted with:
3 individual screw terminals
Large operating head

General

Accuracy
± 10 % (linear), Resistance value
Degree of protection
IP66
NEMA Other
Opening diameter
22.5 mm
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
4000 V AC
Type
Potentiometer

Terminal capacities

Terminal capacity (solid)
0.5 - 1.5 mm²
Terminal capacity (stranded)
0.5 - 1.5 mm²

Electrical rating

Power consumption
0.5 W
Rated insulation voltage (Ui)
250 V
Rated power
0.5 VA
Resistance
0 Ohm
Configurable

Communication

Connection to SmartWire-DT
No

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0.5 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 288864 Interruptores de baja tensión (EC001027)
Característica Valor
Resistencia (EF002431) 0 Ohm
Consumo de energía (EF000346) 0.5 W
Diámetro del orificio (EF000079) 22.5 mm
Número de revoluciones (EF006943) 1
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Grado de protección (IP) (EF005474) IP66
Grado de protección (NEMA) (EF011959) Otros
