> >>M22S-R*-*-RH 288864 ELECTRIC Potentiomètre, construction robuste, valeur selon indications client
Produit précédent Produit suivant

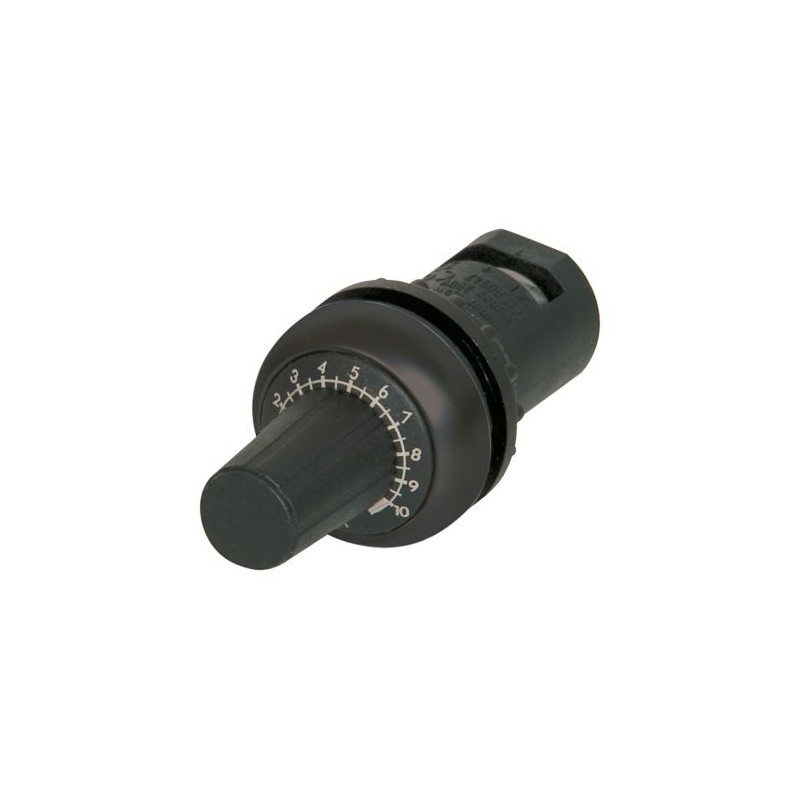

M22S-R*-*-RH 288864 EATON ELECTRIC Potentiomètre, construction robuste, valeur selon indications client Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22S-R*-*-RH 288864 EATON ELECTRIC Potentiomètre, construction robuste, valeur selon indications client

M22S-R*-*-RH

288864

-

EATON-MOELLER

Potentiomètre, construction robuste, valeur selon indications client

Plus de détails


Appareillage industriel basse tension > Potentiomètre pour appareils de commande

Moyens de contrôle et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $57.11
Prix unitaire: $57.11

Quantité Prix
1+$57.11
2+$51.40
3+$47.12
4+$44.70
5+$43.79
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Potentiomètre, construction robuste, valeur selon indications client
Potentiomètre à réaliser individuellement selon le souhait du client (valeurs de résistance étiquettes de graduation individuelles). Le potentiomètre RMQ-Titan complète la gamme au niveau de la précision des réglages. Disponible avec collerette noire ou titane. Le bouton répond au degré de protection IP66 et est agréé pour le marché international.

Gamme de livraison

Design RMQ
Classique
Identificateur de type
M22
Diamètre de perçage [⌀]
22.5 mm
Fonction de base
Potentiomètre
Appareil individuel/Appareil complet
Appareil individuel
Description
3 raccordements par vis séparés
Précision de la valeur de résistance: ± 10 % (linéaire)
Avec gros bouton-poussoir
angle de rotation mécanique : 285° (+0/-5°)
Résistance
Sélectionnable, ￫ Remarque
Puissance assignée [P]
≦ 0.5 W
Degré de protection
IP66
Collerette
Collerette noire
Connexion à SmartWire-DT
non

Caractéristiques techniques

Généralités
Degré de protection
IP66
Sections raccordablesConducteur à âme massive
0,5 - 1,5 mm2
Sections raccordablesmultibrins
0,5 - 1,5 mm2
Agréments pour l'équipement des navires
DNV
GL
LR
Circuits électriques
Tension assignée de tenue aux chocs [Uimp]
4000 V AC
Tension assignée d'isolement [Ui]
250 V
Catégorie de surtension/Degré de pollution
III/3

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0.5 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Potentiomètre pour appareils de commande (EC001027)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Potentiomètre pour appareil de commande (ecl@ss13-27-37-12-27 [AKF045019])
valeur de résistance
0 Ohm
consommation d'énergie
0.5 W
diamètre de trou
22.5 mm
nombre de révolutions
1 - 1
finition du raccordement électrique
raccordement à vis
indice de protection (IP)
IP66
degré de protection (NEMA)
autre

Homologations

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22S-R*-*-RH - 288864 FR_288864.pdf 290 Kbytes M22S-R*-*-RH - 288864 FR_288864.pdf
