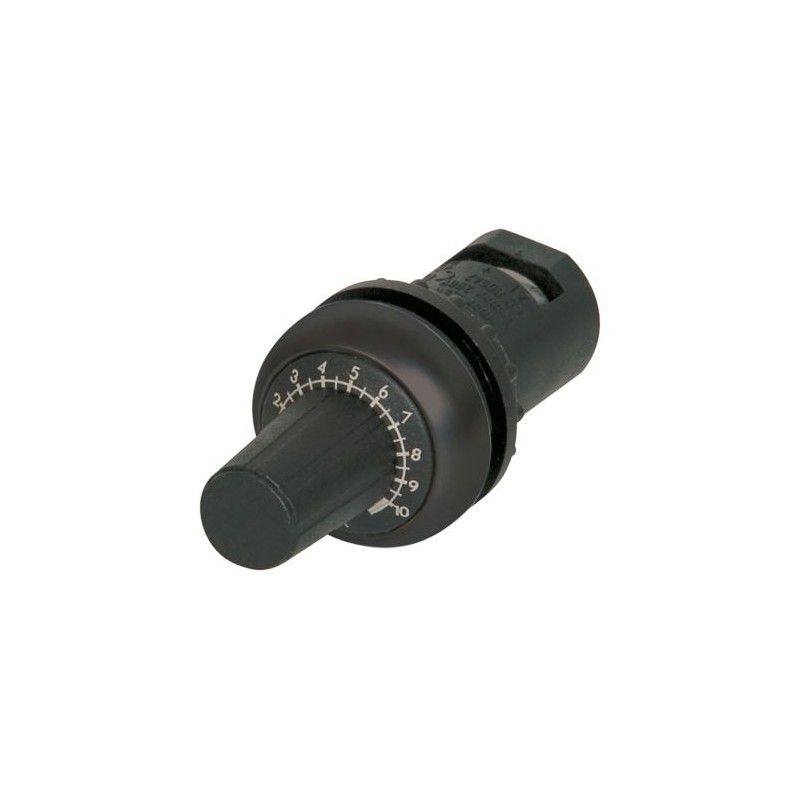

M22S-R*-*-RH 288864 Y7-288864 EATON ELECTRIC potenciômetro Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22S-R*-*-RH 288864 Y7-288864 EATON ELECTRIC potenciômetro

M22S-R*-*-RH

288864

Y7-288864

EATON-MOELLER

potenciômetro

Medidor de Potência 22 mm Robusto Knob Valor Personalizável Anel Preto

Eaton Moeller® série M22 Potenciômetro, Clássico, M22, 22,5 mm, P 0,5 W, Moldura: preto, manuseio robusto

Potenciômetro projetado individualmente de acordo com os desejos do cliente (valor de resistência, inscrições dimensionadas individualmente). O potenciômetro de design RMQ-Titan complementa a gama de produtos para ajustes precisos. Disponível com moldura preta e titânio. O botão está em conformidade com o grau de proteção IP66 e é aprovado para uso em todo o mundo.

Mais detalhes


Aparelhos elétricos de baixa tensão > Potenciômetro para dispositivos de comando

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $66.05
Preço unitário: $66.05
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Potentiometer
Catalog Number
288864
Product Length/Depth
70 mm
Product Height
29 mm
Product Width
29 mm
Product Weight
0.034 kg
Certifications
CSA File No.: 012528
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
CE
UL 508
UL File No.: E29184
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL
CSA
CSA Class No.: 3211-03
Model Code
M22S-R*-*-RH

Especificações do produto

Type
Potentiometer
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw connection
Fitted with:
3 individual screw terminals
Large operating head
Pollution degree
3
Accuracy
± 10 % (linear), Resistance value
Connection to SmartWire-DT
No
Rated impulse withstand voltage (Uimp)
4000 V AC
Bezel color
Black
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of revolutions - max
1
Number of revolutions - min
1
Opening diameter
22.5 mm
Rated insulation voltage (Ui)
250 V
Rated operational current for specified heat dissipation (In)
0 A
Rated power
0.5 VA
Static heat dissipation, non-current-dependent Pvs
0.5 W
Design
Classical
Overvoltage category
III
Degree of protection
IP66
NEMA Other
Power consumption
0.5 W
Resistance
0 Ohm
Configurable
Terminal capacity (solid)
0.5 - 1.5 mm²
Terminal capacity (stranded)
0.5 - 1.5 mm²

ETIM for 288864 Componentes industriais para Baixa Tensão (EC001027)
Característica Valor
Resistência (EF002431) 0 Ohm
Consumo (potência em VA) (EF000346) 0.5 W
Diâmetro do furo (intervalo) (EF000079) 22.5 mm
Número de rotações (intervalo) (EF006943) 1
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Grau de proteção (IP) (EF005474) IP66
Grau de proteção (NEMA) (EF011959) Outro

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-R*-*-RH Y7-288864 288864 ES_187086.pdf 1 Mbytes M22S-R*-*-RH Y7-288864 288864 ES_187086.pdf
