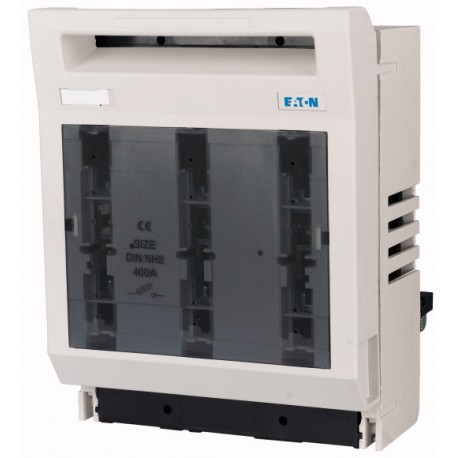

GSTA2 021996 EATON ELECTRIC Fusibile sezionatore di potenza NH, 400A, 500V/400A, 690V/315A, gr. 2
GSTA2
021996
EATON-MOELLER
Fusibile sezionatore di potenza NH, 400A, 500V/400A, 690V/315A, gr. 2
Sezionatore di sicurezza, corrente nominale di esercizio 400 A, fusibile max 500 V/400 A, fusibile max 690 V/315 A, grandezza 2, collegamento superiore o inferiore
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Home > EATON - MOELLER
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Programma di fornitura
| per il montaggio in custodia su piastra di montaggio | |||
Poli | a 3 poli | ||
Corrente nominale d'impiego | Ie | A | 400 |
Max fusibile | |||
500 V | A | 400 | |
690 V | A | 315 | |
Grandezza | NH2 | ||
utilizzabile per | in combinazione con piastre di adattamento A-GSTA... |
Dati tecnici
| Generalità | |||
Conformità alle norme | IEC/EN 60947-3 | ||
Idoneità ai climi | Caldo umido, costante, secondo IEC 60068-2-78 Caldo umido, ciclico secondo IEC 60068-2-30 | ||
Temperatura ambiente | °C | -20 - +55 | |
Altitudine | mm | max. 2000 | |
Posizione di montaggio | verticale | ||
Categoria di sovratensione/grado di inquinamento | III/3 | ||
Protezione contro contatti accidentali, frontale | |||
Stato di funzionamento | IP20 | ||
Coperchio frontale aperto | IP10 | ||
Senso di alimentazione | A piacere | ||
Durata meccanica | Manovre | 800 | |
Peso | kg | 3.3 | |
| Contatti relè | |||
Tensione nominale d'impiego | Ue | V AC | 500 |
Tensione nominale di impiego | Ue | V DC | 220 |
Corrente nominale d'impiego | Ie | A | 400 |
Frequenza nominale | f | Hz | 40 - 60 |
Corrente nominale di corto circuito condizionata AC | Iq | kAeff | 50 |
Corrente nominale di corto circuito condizionata DC | Iq | kAeff | 25 |
Categoria di impiego AC-22B | |||
Potere nominale di apertura | A | 1200 | |
Potere nominale di interruzione | A | 1200 | |
Categoria di impiego DC-21B | |||
Potere nominale di apertura | A | 475 | |
Potere nominale di interruzione | A | 475 | |
Durata elettrica | Manovre | 200 | |
Durata meccanica | Manovre | 800 | |
Dissipazione a IthAC, senza NH-SE | W | 27 | |
Dissipazione a IthDC, senza NH-SE | W | 18 | |
Tensione nominale di isolamento | Ui | V AC | 750 |
Tensione nominale di tenuta ad impulso | Uimp | kV | 8 |
Tensione nominale di isolamento | Ui | V | 750 |
| Max fusibile | |||
Grandezza | NH2 | ||
Massima corrente nominale gL/gG | A | 400 | |
Max dissipazione ammessa NH-SE | Pv | W | 34 |
| Sezioni di collegamento | |||
Collegamento piatto | |||
Conduttore principale | d | mm | M10 |
capicorda | mm2 | 1 x 25 - 240 | |
Sbarra piatta | max. | mm | 30 x 10 |
Coppia di serraggio | Nm | 30 - 35 | |
Morsetto a fascetta | |||
flessibile Cu | mm2 | 25 - 240 | |
Bandella in rame | Numero lamelle x ampiezza x spessore | mm | 10 x 16 x 0.8 |
Momento di avviamento | Nm | 23 | |
Morsetto a prisma | |||
flessibile Al/Cu | mm2 | 120 - 240 | |
Momento di avviamento | Nm | 11 | |
Morsetto a doppio prisma | |||
flessibile Al/Cu | mm2 | 2 x (120 - 150) | |
Forza di serraggio | Nm | 11 | |
| Nota | |||
| Cartuccia fusibile | |||
Dati tecnici secondo ETIM 7.0(mostra caratteristiche)(nascondi caratteristiche)
| apparecchi elettrici a bassa tensione (EG000017) / sezionatore con fusibili (EC001040) | |||
| Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Interruttore di carico/sezionatore con/senza fusibile ([email protected] [AKF058013]) | |||
esecuzione come interruttore principale | no | ||
esecuzione come interruttore di sicurezza | no | ||
max. tensione d’esercizio nominale Ue per AC | V | 690 | |
corrente nominale permanente Iu | A | 400 | |
potenza d’esercizio nominale per AC-23, 400V | kW | 0 | |
corrente di corto circuito nominale condizionale Iq | kA | 80 | |
resistenza a corrente di breve durata Icw | kA | 0 | |
adatto per fusibili | HPC2 | ||
numero di poli | 3 | ||
con monitoraggio fusibili | no | ||
tipo di collegamento circuito elettrico principale | serracavo | ||
ingresso del cavo | |||
dotato di connettori | |||
adatto per fissaggio a terra | sì | ||
adatto per fissaggio frontale | no | ||
adatto per installazione con sbarra collettrice | no | ||
esecuzione dell’elemento di azionamento | impugnatura coperchio | ||
posizione dell'elemento di azionamento | davanti | ||
azionamento a motore opzionale | no | ||
azionamento a motore integrato | no | ||
esecuzione come dispositivo di arresto d’emergenza | no | ||
grado di protezione (IP), lato frontale | IP20 | ||
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di sicurezza (EF006985) | No |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| corrente permanente nominale Iu (EF001389) | 400 A |
| resistenza a corrente di breve durata Icw (EF007050) | 0 kA |
| adatto per fusibili (EF006692) | NH2 |
| numero di poli (EF001391) | 3 |
| con monitoraggio fusibili (EF007384) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | serracavo |
| dotato di connettori (EF011696) | No |
| adatto per fissaggio a pavimento (EF007243) | Sì |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | No |
| tipo di elemento di azionamento (EF006976) | impugnatura coperchio |
| posizione dell'elemento di azionamento (EF009410) | davanti |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
