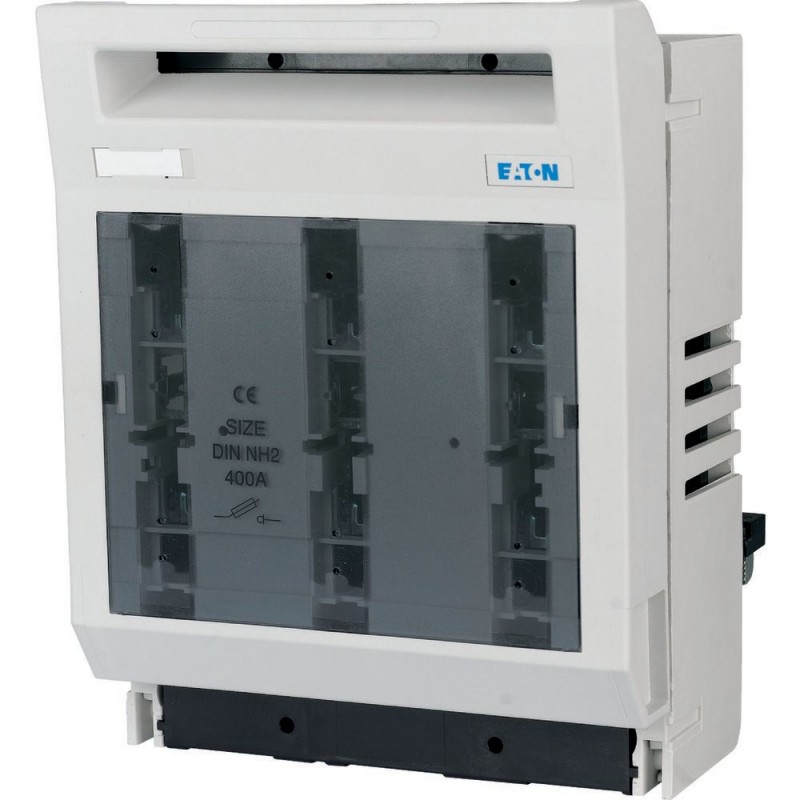

GSTA2 021996 EATON ELECTRIC NH-Sicherungslasttrennschalter, 400A, 500V/400A, 690V/315A, Grösse 2
GSTA2
021996
EATON-MOELLER
NH-Sicherungslasttrennschalter, 400A, 500V/400A, 690V/315A, Grösse 2
Sicherheitslasttrennschalter, Bemessungsbetriebsstrom 400A, max. Sicherungseinsatz 500V/400A, max. Sicherungseinsatz 690V/315A, Baugröße 2, Anschluss oben oder unten
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Home > EATON - MOELLER
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲| zum Aufbau auf Montageplatte | |||
Pole | 3-polig | ||
Bemessungsbetriebsstrom | Ie | A | 400 |
max. Sicherungseinsatz | |||
500 V | A | 400 | |
690 V | A | 315 | |
Baugröße | NH2 | ||
verwendbar für | In Verbindung mit Adapterplatten A-GSTA… |
| Allgemeines | |||
Normen und Bestimmungen | IEC/EN 60947-3 | ||
Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78 Feuchte Wärme, zyklisch, nach IEC 60068-2-30 | ||
Umgebungstemperatur | °C | -20 - +55 | |
Aufstellungshöhe | m | max. 2000 | |
Einbaulage | senkrecht oder waagerecht | ||
Überspannungskategorie/Verschmutzungsgrad | III/3 | ||
Berührungsschutz frontseitig | |||
Betriebszustand | IP20 | ||
Frontdeckel geöffnet | IP10 | ||
Energie-Einspeiserichtung | beliebig | ||
Lebensdauer, mechanisch | Schaltspiele | 800 | |
Gewicht | kg | 3.3 | |
| Strombahnen | |||
Bemessungsbetriebsspannung | Ue | V AC | 500 |
Bemessungsbetriebsspannung | Ue | V DC | 220 |
Bemessungsbetriebsstrom | Ie | A | 400 |
Bemessungsfrequenz | f | Hz | 40 - 60 |
bedingter Bemessungskurzschlussstrom AC | Iq | kAeff | 50 |
bedingter Bemessungskurzschlussstrom DC | Iq | kAeff | 25 |
Gebrauchskategorie AC-22B | |||
Bemessungseinschaltvermögen | A | 1200 | |
Bemessungsausschaltvermögen | A | 1200 | |
Gebrauchskategorie DC-21B | |||
Bemessungseinschaltvermögen | A | 475 | |
Bemessungsausschaltvermögen | A | 475 | |
Lebensdauer, elektrisch | Schaltspiele | 200 | |
Lebensdauer, mechanisch | Schaltspiele | 800 | |
Verlustleistung bei IthAC, ohne NH-SE | W | 27 | |
Verlustleistung bei IthDC, ohne NH-SE | W | 18 | |
Bemessungsisolationsspannung | Ui | V AC | 750 |
Bemessungsstoßspannungsfestigkeit | Uimp | kV | 8 |
Bemessungsisolationsspannung | Ui | V | 750 |
| max. Sicherungseinsatz | |||
Baugröße | NH2 | ||
maximaler Bemessungsstrom gL/gG | A | 400 | |
max. zulässige Verlustleistung NH-SE | Pv | W | 34 |
| Anschlussquerschnitte | |||
Flachanschluss | |||
Hauptleiter | d | mm | M10 |
Kabelschuh | mm2 | 1 x 25 - 240 | |
Flachschiene | max. | mm | 30 x 10 |
Anzugsdrehmoment | Nm | 30 - 35 | |
Schellenklemme | |||
mehrdrähtig Cu | mm2 | 25 - 240 | |
Cu-Band | Lamellenzahl x Breite x Dicke | mm | 10 x 16 x 0.8 |
Anzugsdrehmoment | Nm | 23 | |
Prismenklemme | |||
mehrdrähtig Al/Cu | mm2 | 120 - 240 | |
Anzugsdrehmoment | Nm | 11 | |
Doppelprismenklemme | |||
mehrdrähtig Al/Cu | mm2 | 2 x (120 - 150) | |
Anzugsdrehmoment | Nm | 11 | |
| Hinweise | |||
| Sicherungseinsatz | |||
| Niederspannungsschaltgeräte (EG000017) / Sicherungslasttrennschalter (EC001040) | |||
| Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Sicherungslasttrennschalter ([email protected] [AKF058013]) | |||
Ausführung als Hauptschalter | nein | ||
Ausführung als Sicherheitsschalter | nein | ||
Max. Bemessungsbetriebsspannung Ue bei AC | V | 690 | |
Bemessungsdauerstrom Iu | A | 400 | |
Bemessungsbetriebsleistung bei AC-23, 400 V | kW | 0 | |
Bedingter Bemessungskurzschlussstrom Iq | kA | 80 | |
Bemessungskurzzeitstromfestigkeit Icw | kA | 0 | |
Geeignet für Sicherungseinsätze | NH2 | ||
Polzahl | 3 | ||
Mit Sicherungsüberwachung | nein | ||
Anschlussart Hauptstromkreis | Kabelklemme | ||
Kabeleinführung | |||
Mit Steckverbindern bestückt | |||
Geeignet für Bodenbefestigung | ja | ||
Geeignet für Frontbefestigung | nein | ||
Geeignet für Sammelschienenaufbau | nein | ||
Ausführung des Betätigungselements | Deckelgriff | ||
Position des Betätigungselements | vorne | ||
Motorantrieb optional | nein | ||
Motorantrieb integriert | nein | ||
Ausführung als NOT-AUS-Einrichtung | nein | ||
Schutzart (IP), frontseitig | IP20 | ||
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Nein |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 690 V |
| Bemessungsdauerstrom Iu (EF001389) | 400 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 0 kA |
| Geeignet für Sicherungseinsätze (EF006692) | NH2 |
| Polzahl (EF001391) | 3 |
| Mit Sicherungsüberwachung (EF007384) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Kabelklemme |
| Mit Steckverbindern bestückt (EF011696) | Nein |
| Geeignet für Bodenbefestigung (EF007243) | Ja |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Nein |
| Ausführung des Betätigungselements (EF006976) | Deckelgriff |
| Position des Betätigungselements (EF009410) | vorne |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Schutzart (IP), frontseitig (EF003118) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NH-Sicherungslasttrennschalter, 400A, 500V/400A, 690V/315A, Grösse 2 - EATON - GSTA2 - 21996 | 213 Kbytes |
|
