EATON - MOELLERGSTA2 021996 EATON ELECTRIC NH chave fusível fusível, 3P, 400A

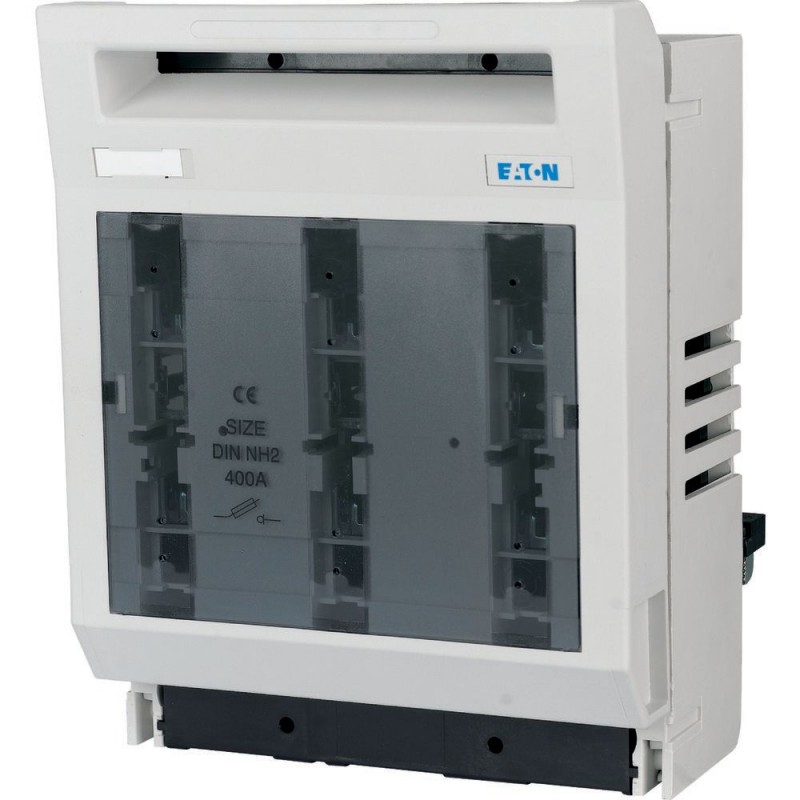

EATON - MOELLER GSTA2 021996 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GSTA2 021996 EATON ELECTRIC NH chave fusível fusível, 3P, 400A

Referência: GSTA2

Código: 021996

Fabricante: EATON - MOELLER

Descrição:

NH chave fusível fusível, 3P, 400A
Interruptor-seccionador de segurança, corrente nominal de operação 400 A, fusível máximo 500 V/400 A, fusível máximo 690 V/315 A, tamanho 2, conexão superior ou inferior

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
  • EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Entrega do programa
 Para montagem em placa de montagem
Pólo
 3 pólo
Corrente operacional nominal
 Eue Um 400
Max. fusível
500 V
 Um 400
690 V
 Um 315
Tamanho de quadro
 NH2
Para uso com
 Em conjunto com o adaptador de pratos: UM-acolhedor no coraçao da cidade...
Dados técnicos
Geral
Normas
 IEC/EN 61131-3
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
 °C -20 - +55
Altitude
 m Max. 2000
Posição de montagem
 Vertical ou horizontal
Categoria de sobretensão/grau de poluição
 III/3
Grau de proteção do frontal
Estado operacional
 IP20
Tampa frontal aberta
 IP10
Direção de alimentação de entrada
 conforme necessário
Vida útil mecânica
 Operações 800
Peso
 kg 3.3
Contactos
Tensão nominal de operação
 Ue V AC 500
Tensão nominal de operação
 Ue V DC 220
Corrente operacional nominal
 Eue Um 400
Frequência nominal
 f Hz 40 - 60
Nominal condicional de curto-circuito de corrente CA
 Euq kAfep 50
Nominal condicional de curto-circuito a corrente, DC
 Euq kArms 25
Categoria de utilização AC22B
Avaliado capacidade de tomada de
 Um 1200
Capacidade nominal de desligamento
 Um 1200
Categoria de utilização DC21B
Avaliado capacidade de tomada de
 Um 475
Capacidade nominal de desligamento
 Um 475
Vida útil elétrica
 Operações 200
Vida útil mecânica
 Operações 800
Dissipação de calor IthCA, sem NH-SE
 W 27
Dissipação de calor IthDC, sem NH-SE
 W 18
Tensão de isolamento nominal
 Ueu V AC 750
Tensão de resistência a impuso nominal
 Uimp kV 8
Tensão de isolamento nominal
 Ueu V 750
Max. fusível
Tamanho de quadro
 NH2
Max. corrente nominal, a gL/gG
 Um 400
Max. admissível a dissipação de calor NH-SE
 Pv W 34
A capacidade do Terminal
Flange de conexão
O cabo principal
 d mm M10
Terminal do cabo
 mm2 1 x 25 - 240
Plano de barramento
 max. mm 30 x 10
Torque de aperto
 Nm 30 - 35
Caixa de terminais
Trançado de cobre
 mm2 na de na
Trança de cobre
 Lamellenzahl x Breite x Dicke mm 10 x 16 x 0,8
Torque de aperto
 Nm 23
Braçadeira tipo de terminal
Encalhado em alumínio/cobre
 mm2 na de na
Torque de aperto
 Nm 11
Pinça dupla-tipo de terminal
Encalhado em alumínio/cobre
 mm2 2 x (120 - 150)
Torque de aperto
 Nm 11
Notas
na de na

Fusível-link

Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Fusível interruptor seccionador (EC001040)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Fusível interruptor seccionador (ecl@ss8.1-27-37-14-01 [AKF058010])
Versão do interruptor principal
 Nenhum
Versão do interruptor de segurança
 Nenhum
Max. nominal tensão de operação Ue CA
 V 690
Avaliado permanente de corrente Ui
 Um 400
Nominal de operação de alimentação em AC-23, 400 V
 kW 160
Condicionado nominal corrente de curto-circuito Iq
 kA 50
Nominal de curta duração admissível corrente lcw
 kA 50
Adequado para fusíveis
 NH2
Número de pólos
 3
Com proteção de erro
 Nenhum
Tipo de conexão elétrica do circuito principal
 Conexão a parafuso
Apropriado para a terra de montagem
 Nenhum
Adequado para montagem frontal de 4 furos
 Nenhum
Adequado para montagem de barramento
 Nenhum
Tipo de elemento de controle
 Rocker alavanca
Posição do elemento de controle
 Lado frontal
O Motor de acionamento opcional
 Nenhum
Motor da unidade integrada
 Nenhum
Versão de parada de emergência de instalação
 Nenhum
Grau de proteção (IP), airbag lateral
 IP20
Dimensões
AWA4640-0589 Fusível interruptor-seccionador
>
>>

ETIM for 021996 Componentes industriais para Baixa Tensão (EC001040)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaNão
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica690 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica400 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica0 kA
Nome da característicaAdequado para fusíveis (EF006692)
Valor da característicaNH2
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaCom proteção contra erros (EF007384)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaBraçadeira de cabo
Nome da característicaEquipado com conectores (EF011696)
Valor da característicaNão
Nome da característicaAdequado para montagem no solo (EF007243)
Valor da característicaSim
Nome da característicaAdequado para montagem frontal (EF007246)
Valor da característicaNão
Nome da característicaAdequado para montagem em barramento (EF007259)
Valor da característicaNão
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAperto da tampa
Nome da característicaPosição do elemento de atuação (EF009410)
Valor da característicaLado frontal
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
