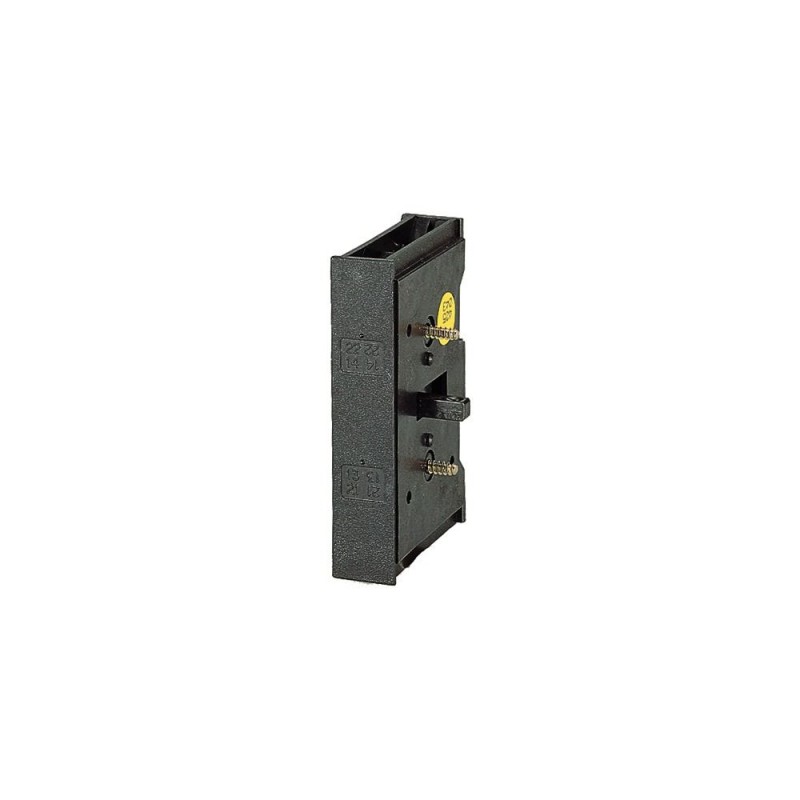

N-P3Z 064805 1456529 EATON ELECTRIC Conduttore di neutro, attivabile
N-P3Z
064805
1456529
EATON-MOELLER
Conduttore di neutro, attivabile
apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
Sezionatori e interruttori a camme
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Dettagli
▲Conduttore di neutro, attivabile
Accessori per commutatori a camme T/sezionatori di potenza P secondo IEC/EN60947-3, forme costruttive generali: custodia sporgente in materiale isolante, da incasso, da incasso a fissaggio centrale, a comando rinviato da incasso nei sistemi di distribuzione (IVS). a comando rinviato. I potenti, robusti e compatti commutatori a camme T trovano impiego nell'industria, nel settore dell'artigianato e della tecnica edilizia. È disponibile una vasta gamma di circuiti standard che può essere ampliata con circuiti customizzati. Qui le possibilità sono quasi infinite. Una vasta gamma di accessori completa la gamma degli interruttori, per un numero pressoché illimitato di applicazioni. Tutti gli interruttori sono dotati di contatti a doppia interruzione.
Programma di fornitura
Funzione di base
Conduttore di neutro
Funzione
conduttori di neutro attivabili
Il contatto N chiude sempre in anticipo e apre in ritardo.
Potere d'interruzione N-P1(P3)... uguali ai contatti P1(P3)-...
per il montaggio laterale, a sinistra o a destra
Potere d'interruzione N-P1(P3)... uguali ai contatti P1(P3)-...
per il montaggio laterale, a sinistra o a destra
utilizzo con
P3-…/Z, …/V, …/IVS
P3-63…/Z, …/I4
P3-100…/Z, …/I5
P3-63…/Z, …/I4
P3-100…/Z, …/I5
utilizzabile per
a comando rinviato
Sezioni di collegamento
Lunghezza di spelatura
13.5 mm
Note
in combinazione con P3-100…: IU= max. 90 A
Utilizzare il conduttore di neutro solo in collegamento con sezionatori di potenza P3 con asse in materiale isolante.
Utilizzare il conduttore di neutro solo in collegamento con sezionatori di potenza P3 con asse in materiale isolante.
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
100 A
Dissipazione per polo, in funzione della corrente [Pvid]
7.5 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Accessori per dispositivi di commutazione bassa tensione (EC002498)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Componenti per tecnica commutazione a bassa tensione (accessori) (ecl@ss13-27-37-13-92 [AKN570018])
Tipo di accessorio/parte di ricambio
Morsetto di conduttore neutro
Accessorio
Si
Parte di ricambio
No
Approvazioni
Product Standards
UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
12528
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 928 Kbytes |
|
| N-P3Z 1456529 064805 IT_064805.pdf | 110 Kbytes |
|
