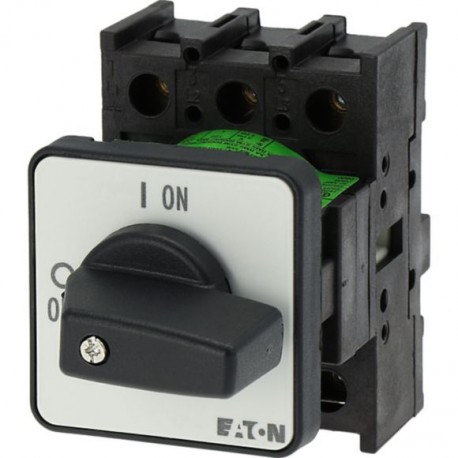

P1-32/E 079065 Y7-79065 EATON ELECTRIC Interruttori ON/OFF, A 3 poli, 32 A, da incasso
P1-32/E
079065
Y7-79065
EATON-MOELLER
Interruttori ON/OFF, A 3 poli, 32 A, da incasso
Sezionatore ON-OFF a 3 poli 32 A Montaggio ad incasso
Eaton Moeller® series P1 Interruttore ON/OFF, P1, 32 A, montaggio a incasso, 3 poli, con leva nera e targhetta frontale
Interruttore di accensione e spegnimento, P1, Gruppo di continuità: 32 A, Dotato di: Impugnatura a pollice e piastra frontale nere, Metodo di montaggio: Montaggio ad incasso, Numero di poli: Tre poli, Grado di protezione: NEMA 12
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series - P1 Interruttore ON/OFF |
| Sigla catalogo | 079065 |
| EAN | 4015080790655 |
| Lunghezza/profondità del prodotto | 95 mm |
| Altezza prodotto | 70 mm |
| Larghezza prodotto | 49 mm |
| Peso prodotto | 0.143 kg |
| Certificazione/i | CE CSA Class No.: 3211-05 CSA-C22.2 No. 94 CSA UL File No.: E36332 CSA-C22.2 No. 60947-4-1-14 UL 60947-4-1 VDE 0660 CSA File No.: 012528 IEC/EN 60947 IEC/EN 60947-3 IEC/EN 60204 UL UL Category Control No.: NLRV |
| Note catalogo | Corrente ammissibile di breve durata (Icw) per 1 secondo |
| Codice modello | P1-32/E |
Features & Functions
| Dotato di: | Maniglia nera e piastra frontale |
| Numero di poli | 3 |
General information
| Accessori | Contatto ausiliario o conduttore di neutro installato dall'utente. |
| Grado di protezione | NEMA 12 |
| Grado di protezione (lato anteriore) | IP65 |
| Durata meccanica | 300.000 operazioni |
| Metodo di montaggio | Montaggio a incasso |
| Posizione di montaggio | Secondo necessità |
| Massima frequenza di manovra | 1200 operazioni/h |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Categoria prodotto | Interruttore ON/OFF |
| Categoria prodotto | Interruttore ON/OFF |
| Tensione nominale di tenuta ad impulso (Uimp) | 6000 V AC |
| Isolamento sicuro | 440 V AC, tra i contatti, Secondo EN 61140 |
| Parametro di sicurezza (EN ISO 13849-1) | Valori B10d conformi a EN ISO 13849-1, tabella C.1 |
| Resistenza agli urti | 15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms |
| Adatto per | Montaggio frontale a 4 fori Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA) |
Climatic environmental conditions
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 50 °C |
| Temperatura ambiente di esercizio (con custodia) - min | -25 °C |
| Temperatura ambiente di esercizio (con custodia) - max | 40 °C |
| Idoneità climatica | Caldo umido ciclico, secondo IEC 60068-2-30 Caldo umido costante, secondo IEC 60068-2-78 |
Terminal capacities
| Capacità morsetti | 1 x (1,5 - 6) mm², con conduttore unico o a trefoli 2 x (1,5 - 6) mm², con conduttore unico o a trefoli 1 x (1 - 4) mm², Flessibile con puntalino DIN 46228 2 x (1 - 4) mm², Flessibile con puntalino DIN 46228 14 - 8 AWG, con conduttore rigido o flessibile con puntalino |
| Grandezza vite | M4, Vite terminale |
| Coppia di serraggio | 1,6 Nm, Morsetti a vite 14,1 lb-in, Morsetti a vite |
Electrical rating
| Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3) | 260 A |
| Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3) | 300 A |
| Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3) | 290 A |
| Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3) | 250 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V | 26.4 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V | 26.4 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 500 V | 23.4 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V | 14.7 A |
| Corrente nominale di esercizio (Ie) ad AC-21, 440 V | 32 A |
| Corrente nominale di esercizio (Ie) ad AC-23A, 230 V | 32 A |
| Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V | 32 A |
| Corrente nominale di esercizio (Ie) ad AC-23A, 500 V | 30 A |
| Corrente nominale di esercizio (Ie) ad AC-23A, 690 V | 19.8 A |
| Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms | 32 A |
| Corrente nominale di esercizio (Ie) a DC-23A, 24 V | 25 A |
| Corrente nominale di esercizio (Ie) a DC-23A, 48 V | 25 A |
| Corrente nominale di esercizio (Ie) a DC-23A, 60 V | 25 A |
| Corrente nominale di esercizio (Ie) a DC-23A, 120 V | 12 A |
| Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz | 13 kW |
| Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz | 13 kW |
| Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz | 18.5 kW |
| Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz | 15 kW |
| Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz | 7.5 kW |
| Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz | 15 kW |
| Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz | 18.5 kW |
| Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz | 15 kW |
| Tensione nominale di esercizio (Ue), AC - max | 690 V |
| Corrente nominale ininterrotta (Iu) | 32 A |
| Corrente ininterrotta | La corr. nom. ininterrotta Iu è specificata per la sezione trasversale max. |
Short-circuit rating
| Corrente di cortocircuito condizionale nominale (Iq) | 80 kA |
| Corrente nominale ammissibile di breve durata (lcw) | 640 A, Contatti, 1 secondo 0,64 kA |
| Corrente nominale cortocircuito (nominale di base) | 5 kA, SCCR (UL/CSA) 110A, fusibile max., SCCR (UL/CSA) |
| Corrente nominale cortocircuito (high-fault) | 50 A, Classe J, fusibile max., SCCR (UL/CSA) 10 kA, SCCR (UL/CSA) |
| Classe di protezione da corto circuito | 50 A gG/gL, Fusibile, Contatti |
Switching capacity
| Carico nominale | 1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40%) 2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %) 1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%) |
| Numero di contatti in serie a DC-23A, 24 V | 1 |
| Numero di contatti in serie a DC-23A, 48 V | 2 |
| Numero di contatti in serie a DC-23A, 60 V | 2 |
| Numero di contatti in serie a DC-23A, 120 V | 3 |
| Poteri d’interruzione (contatti principali, uso generico) | 30 A, Corrente nominale ininterrotta max (UL/CSA) |
| Poteri d’interruzione (contatti ausiliari, uso generico) | 10 A, IU, (UL/CSA) |
| Poteri d’interruzione (contatti ausiliari, pilot duty) | A600 (UL/CSA) P600 (UL/CSA) |
| Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3) | 320 A |
| Tensione per coppia di contatti in serie | 60 V |
Motor rating
| Potenza motore assegnata a 115/120 V, 60 Hz, monofase | 1 HP |
| Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase | 2 HP |
| Potenza motore assegnata a 200/208 V, 60 Hz, trifase | 3 HP |
| Potenza motore assegnata a 230/240 V, 60 Hz, monofase | 3 HP |
| Potenza motore assegnata a 230/240 V, 60 Hz, trifase | 7.5 HP |
| Potenza motore assegnata a 460/480 V, 60 Hz, trifase | 10 HP |
| Potenza motore assegnata a 575/600 V, 60 Hz, trifase | 15 HP |
Contacts
| Affidabilità circuito di comando | Calcolo statistico - 1 guasto ogni 100.000 operazioni, a 24 V DC, 10 mA |
| Numero di contatti ausiliari (contatti di commutazione) | 0 |
| Numero di contatti ausiliari (contatti normalmente chiusi) | 0 |
| Numero di contatti ausiliari (contatti normalmente aperti) | 0 |
Actuator
| Colore attuatore | Nero |
| Tipo attuatore | Maniglia corta |
Design verification
| Dissipazione apparecchiature, dipendente da corrente Pvid | 0 W |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 1.8 W |
| Corrente nominale di esercizio per dissipazione specifica (In) | 32 A |
| Dissipazione statica, non dipendente da corrente Pvs | 0 W |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Resistenza UV solo se insieme a schermo protettivo. |
| 10.2.5 Sollevamento | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | È responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | È responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | È responsabilità del costruttore del quadro elettrico di comando. |
| 10.9.3 Tensione di tenuta a impulsi | È responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | È responsabilità del costruttore del quadro elettrico. |
| 10.10 Riscaldamento | Il calcolo del riscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti. |
| 10.11 Resistenza al corto circuito | È responsabilità del costruttore del quadro elettrico di comando. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | È responsabilità del costruttore del quadro elettrico di comando. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL). |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 32 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 32 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 32 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 13 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 0.64 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 15 kW |
| potenza di interruzione a 400 V (EF009166) | 15 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| larghezza (EF000008) | 49 mm |
| altezza (EF000040) | 70 mm |
| profondità (EF000049) | 95 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| P1-32/E Y7-79065 079065 IT_079065.pdf | 83 Kbytes |
|
