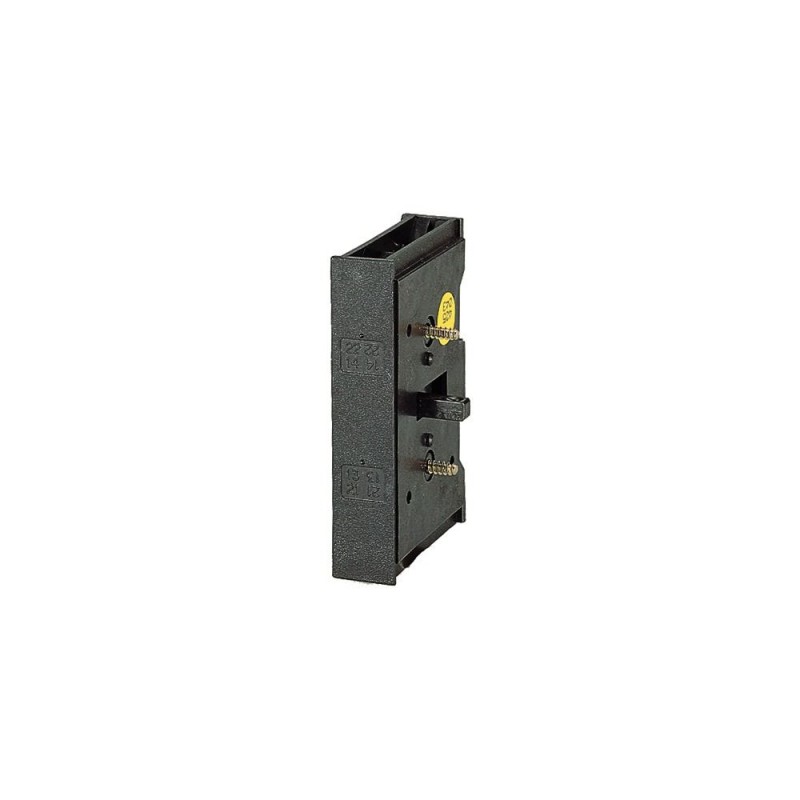

N-P3Z 064805 Y7-64805 EATON ELECTRIC Conducteur neutre, commutable Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

N-P3Z 064805 Y7-64805 EATON ELECTRIC Conducteur neutre, commutable

N-P3Z

064805

Y7-64805

EATON-MOELLER

Conducteur neutre, commutable

Module pour conducteur neutre 4ème pôle pour P3-.../Z

Eaton Moeller® series Neutral conductor, switched neutral

Accessoires pour interrupteurs à came T/interrupteurs-sectionneurs P selon IEC/EN60947-3, conception générale : matériau isolant-boîtier de montage en surface, montage encastré, montage central, montage arrière, montage arrière IVS de service montage sur tableau de distribution. Les commutateurs à came en T, performants, robustes et compacts, sont utilisés dans l’industrie, le travail manuel et la gestion des services du bâtiment. Une variété de circuits standard sont disponibles pour la sélection. Des circuits spéciaux spécifiques au client sont mis en œuvre en complément. Les possibilités sont ici presque illimitées. De nombreux accessoires complètent la gamme d’interrupteurs et complètent les possibilités d’application.

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $25.72
Prix unitaire: $25.72
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series Accessory Neutral conductor
Catalog Number
064805
Model Code
N-P3Z
EAN
4015080648055
Product Length/Depth
40.5 mm
Product Height
82.2 mm
Product Width
18 mm
Product Weight
0.07 kg
Certifications
CSA File No.: 012528
UL
CSA-C22.2 No. 14-05
CSA Class No.: 3211-05
IEC/EN 60947-3
CE
CSA
UL 508
UL Category Control No.: NLRV
CSA-C22.2 No. 94
UL File No.: E36332

General

Accessory/spare part type
Neutral terminal
Mounting position
Right side
Left side
Type

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
50 °C

Terminal capacities

Stripping length (main cable)
13.5 mm

Electrical rating

Rated operational current (Ie) - max
90 A

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
7.5 W
Rated operational current for specified heat dissipation (In)
100 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 064805 Appareillage industriel basse tension (EC002498)
Caractéristique Valeur
Type d'accessoire (EF000215) Borne de neutre
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
N-P3Z Y7-64805 064805 ES_039243.pdf 1 Mbytes N-P3Z Y7-64805 064805 ES_039243.pdf
