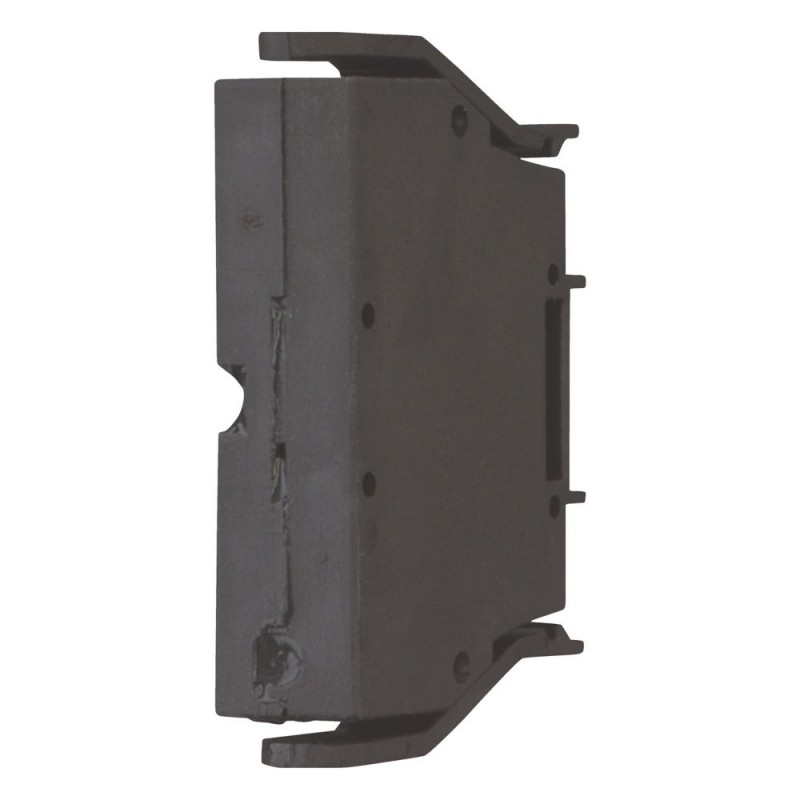

M22-SWD-SEL8-10 116698 Y7-116698 EATON ELECTRIC Ponticello per presa dell'apparecchio, sul circuito stampato Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-SWD-SEL8-10 116698 Y7-116698 EATON ELECTRIC Ponticello per presa dell'apparecchio, sul circuito stampato

M22-SWD-SEL8-10

116698

Y7-116698

EATON-MOELLER

Ponticello per presa dell'apparecchio, sul circuito stampato

Adattatore SmartWire-DT per il bridging di elementi inutilizzati sulle schede

Eaton Moeller® series M22 Link for external device plug, on the card

SmartWire-DT semplicemente geniale: per dispositivi pilota: gli elementi frontali RMQ-Titan standard possono essere facilmente collegati con gli elementi funzionali SmartWire-DT, finito!

Maggiori dettagli


Apparecchi elettrici a bassa tensione > accessori per apparecchi di comando

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $4.37
Prezzo unitario: $4.37
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Link
Catalog Number
116698
EAN
4015081164431
Product Length/Depth
30 mm
Product Height
10 mm
Product Width
15 mm
Product Weight
2.2 g
Certifications
CSA
CSA Class No.: 3211-07
CSA File No.: 2324643
UL File No.: E29184
UL
UL Category Control No.: NKCR
Catalog Notes
Link for unused mounting locations of M22-SWD-I...LP (base fixing)
Model Code
M22-SWD-SEL8-10

Features & Functions

Functions
For bridging open mounting locations for external device plugs or circuit boards

General

Accessory/spare part type
Accessory

Climatic environmental conditions

Ambient operating temperature - min
-30 °C
Ambient operating temperature - max
55 °C

Communication

Connection to SmartWire-DT
Yes
Connection type
Base fixing

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0.3 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 116698 Apparecchi elettrici a bassa tensione (EC002024)
Caratteristica Valore
tipo di accessori/pezzi di ricambio elettrici (EF005722) altro
tipo di accessori/pezzi di ricambio meccanici (EF005994) altro
accessorio (EF013236) Sì
pezzo di ricambio (EF013237) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-SWD-SEL8-10 Y7-116698 116698 IT_115973.pdf 2 Mbytes M22-SWD-SEL8-10 Y7-116698 116698 IT_115973.pdf
