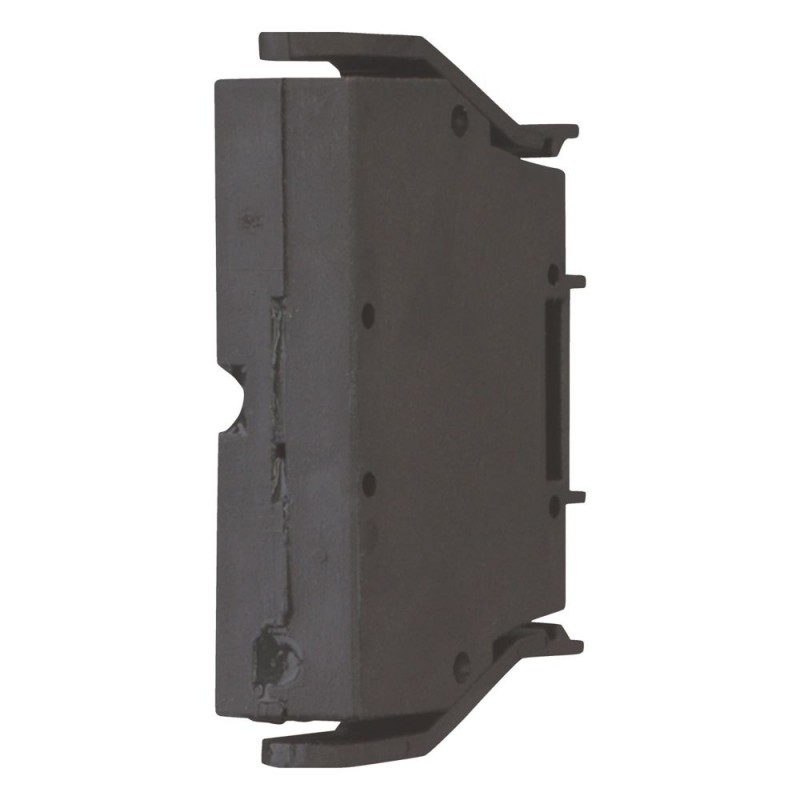

M22-SWD-SEL8-10 116698 Y7-116698 EATON ELECTRIC Adaptador SmartWire-DT Para puentear elementos no utilizados.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-SWD-SEL8-10 116698 Y7-116698 EATON ELECTRIC Adaptador SmartWire-DT Para puentear elementos no utilizados..

M22-SWD-SEL8-10

116698

Y7-116698

EATON-MOELLER

Adaptador SmartWire-DT, Para puentear elementos no utilizados en tarjetas

Eaton Moeller® series M22 Link for external device plug, on the card

SmartWire -DT simplemente ingenioso: para dispositivos piloto: los elementos frontales RMQ-Titan estándar se pueden conectar fácilmente con los elementos de función SmartWire-DT, ¡terminado!

Más detalles


Componentes industriales de baja tensión > Accesorios para dispositivos de control

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $4.35
Precio unitario: $4.35
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Accessory Link
Catalog Number
116698
EAN
4015081164431
Product Length/Depth
30 mm
Product Height
10 mm
Product Width
15 mm
Product Weight
2.2 g
Certifications
CSA
CSA Class No.: 3211-07
CSA File No.: 2324643
UL File No.: E29184
UL
UL Category Control No.: NKCR
Catalog Notes
Link for unused mounting locations of M22-SWD-I...LP (base fixing)
Model Code
M22-SWD-SEL8-10

Features & Functions

Functions
For bridging open mounting locations for external device plugs or circuit boards

General

Accessory/spare part type
Accessory

Climatic environmental conditions

Ambient operating temperature - min
-30 °C
Ambient operating temperature - max
55 °C

Communication

Connection to SmartWire-DT
Yes
Connection type
Base fixing

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0.3 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 116698 Interruptores de baja tensión (EC002024)
Característica Valor
Tipo de accesorio eléctrico/pieza de repuesto (EF005722) Otros
Tipo de accesorio mecánico/pieza de repuesto (EF005994) Otros
Accesorio (EF013236) Sí
Recambio (EF013237) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-SWD-SEL8-10 Y7-116698 116698 IT_115973.pdf 2 Mbytes M22-SWD-SEL8-10 Y7-116698 116698 IT_115973.pdf
