> EATON - MOELLER>Basi di fusibili industriali>S33-1/C/FORMP 027446 Y7-27446 ELECTRIC Zoccolo portafusibile, 63A, 690 V, DIII/E33, inserto calibrato
Prodotto precedente Prodotto successivo

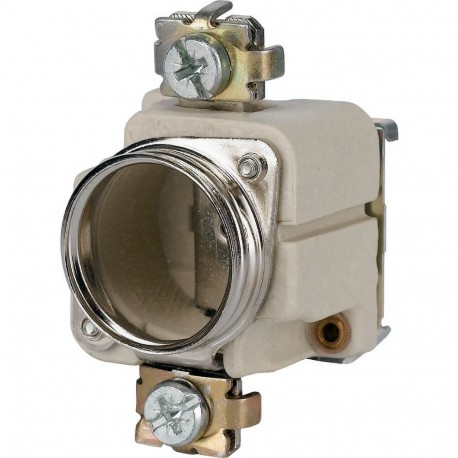

S33-1/C/FORMP 027446 Y7-27446 EATON ELECTRIC Zoccolo portafusibile, 63A, 690 V, DIII/E33, inserto calibrato Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

S33-1/C/FORMP 027446 Y7-27446 EATON ELECTRIC Zoccolo portafusibile, 63A, 690 V, DIII/E33, inserto calibrato

S33-1/C/FORMP

027446

Y7-27446

EATON-MOELLER

2

Zoccolo portafusibile, 63A, 690 V, DIII/E33, inserto calibrato

Base fusibile, 1P, 63A, vite di fissaggio

Eaton Distribution parts. Fuse base, 63A, 690 V, DIII/E33, fitted screw, C/FORMP

Base fusibile S33: accessori fusibili

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Base per fusibile D-System

Basi di fusibili industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Distribution parts
Catalog Number
027446
EAN
4015080274469
Product Length/Depth
80 mm
Product Height
79 mm
Product Width
45 mm
Product Weight
0.148 kg
Compliances
DIN 49524 (gauge ring system)
VDE 0636 (protective covers)
DIN 49326 (gauge ring system)
DIN 49327 (gauge ring system)
DIN 49510 (RS27 (33)-3/FORMP gauge screw system)
CEE 16 (fuse bases: S27(-1), S33(-1))
VDE 0636 (fuse bases: S27(-1), S33(-1))
RoHS conform
Model Code
S33-1/C/FORMP

Specifiche del prodotto

Type
Special features
  • Can be snap fitted on top-hat rail to IEC/EN 60715 (35 mm)
  • For gauge ring (gauge screw:/FORMP)
  • Gauge rings/gauge screws, fuse-links and fuse caps not included as standard
  • Load carrying capacity of fuse enclosures taking into account the derating factors to IEC/EN 60439 and VDE 0660 Part 500 and Part 504, and the cross-sections of the incoming cable.
Amperage Rating
63 A
Number of Poles
Single-pole
Ambient operating temperature details
-5 °C - 25 °C (40 °C, where annual and 24-hour mean value ≦ 35 °C)
Voltage rating at AC
  • 660 V AC
  • 690 V AC
  • Contacts: 690 V AC
  • Relay contacts: 660 V AC at AC-15
  • Relay contacts: 690 V AC at AC-15
Rated operational voltage (Ue) - max
690 V
Used with
Fuse bases 1 pole
Fuse bases
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Current heat loss per contact at rated uninterrupted current lu
7.5 W
Rated uninterrupted current (Iu)
63 A
Construction size
DIII
Mounting position
As required
Creepage and clearance distances
VDE 0636 Part 31 (Standard)
Material
Plastic
Fuse cartridge
DIII, E33
Mounting method
DIN rail
Rated operation current (Ie)
63 A
Voltage rating
690 V
Model
Fitted screw
Terminal capacity (solid wire)
2.5 mm² - 16 mm² at box terminal
2.5 mm² - 16 mm²
Terminal capacity (stranded cable)
1.5 mm² - 25 mm² with ferrule

ETIM for 027446 Disgiuntori, fusibili (EC000094)
Caratteristica Valore
numero di poli (EF001391) 1
grandezza di costruzione (EF002566) DIII
materiale (EF002169) materiale sintetico
versione (EF000010) inserto di calibratura
versione con copertura (EF004475) No
modo di montaggio (EF000003) barra DIN
tensione nominale (EF000228) 690 V
corrente nominale (EF000227) 63 A

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
S33-1/C/FORMP Y7-27446 027446 IT_027446.pdf 107 Kbytes S33-1/C/FORMP Y7-27446 027446 IT_027446.pdf
