> EATON - MOELLER>Bases de fusíveis industriais>S33-1/C/FORMP 027446 Y7-27446 ELECTRIC Fuse Base, 1P, 63A
Produto anterior Próximo produto

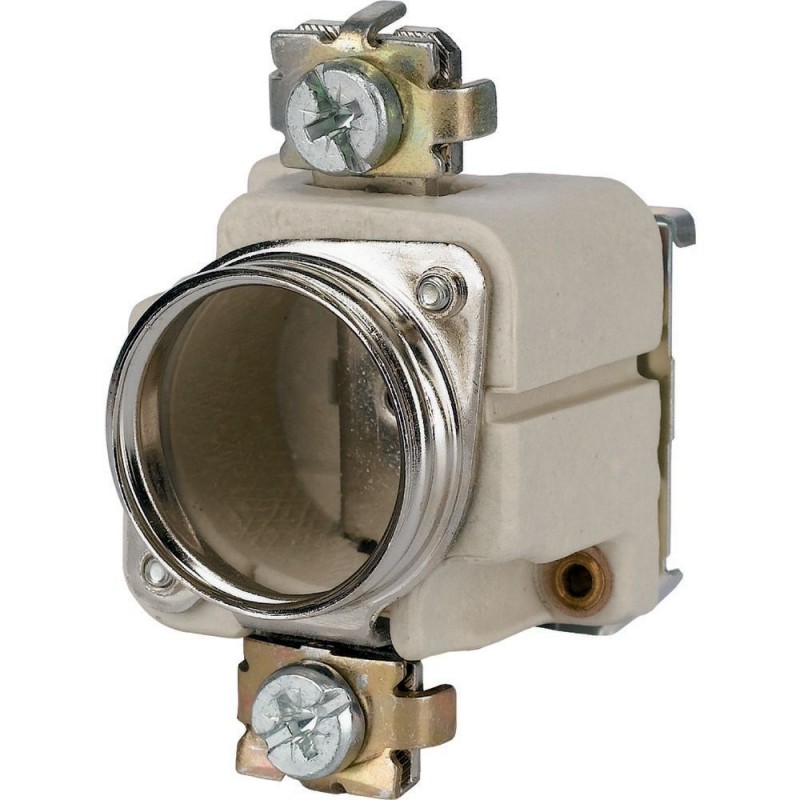

S33-1/C/FORMP 027446 Y7-27446 EATON ELECTRIC Fuse Base, 1P, 63A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

S33-1/C/FORMP 027446 Y7-27446 EATON ELECTRIC Fuse Base, 1P, 63A

S33-1/C/FORMP

027446

Y7-27446

EATON-MOELLER

2

Fuse Base, 1P, 63A

Base do fusível, 1P, 63A, parafuso de fixação

Eaton Distribution parts. Fuse base, 63A, 690 V, DIII/E33, fitted screw, C/FORMP

Base do fusível S33: Acessórios do fusível

Mais detalhes


Disjuntores, fusíveis > Base de fusíveis D

Bases de fusíveis industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Distribution parts
Catalog Number
027446
EAN
4015080274469
Product Length/Depth
80 mm
Product Height
79 mm
Product Width
45 mm
Product Weight
0.148 kg
Compliances
DIN 49524 (gauge ring system)
VDE 0636 (protective covers)
DIN 49326 (gauge ring system)
DIN 49327 (gauge ring system)
DIN 49510 (RS27 (33)-3/FORMP gauge screw system)
CEE 16 (fuse bases: S27(-1), S33(-1))
VDE 0636 (fuse bases: S27(-1), S33(-1))
RoHS conform
Model Code
S33-1/C/FORMP

Especificações do produto

Type
Special features
  • Can be snap fitted on top-hat rail to IEC/EN 60715 (35 mm)
  • For gauge ring (gauge screw:/FORMP)
  • Gauge rings/gauge screws, fuse-links and fuse caps not included as standard
  • Load carrying capacity of fuse enclosures taking into account the derating factors to IEC/EN 60439 and VDE 0660 Part 500 and Part 504, and the cross-sections of the incoming cable.
Amperage Rating
63 A
Number of Poles
Single-pole
Ambient operating temperature details
-5 °C - 25 °C (40 °C, where annual and 24-hour mean value ≦ 35 °C)
Voltage rating at AC
  • 660 V AC
  • 690 V AC
  • Contacts: 690 V AC
  • Relay contacts: 660 V AC at AC-15
  • Relay contacts: 690 V AC at AC-15
Rated operational voltage (Ue) - max
690 V
Used with
Fuse bases 1 pole
Fuse bases
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Current heat loss per contact at rated uninterrupted current lu
7.5 W
Rated uninterrupted current (Iu)
63 A
Construction size
DIII
Mounting position
As required
Creepage and clearance distances
VDE 0636 Part 31 (Standard)
Material
Plastic
Fuse cartridge
DIII, E33
Mounting method
DIN rail
Rated operation current (Ie)
63 A
Voltage rating
690 V
Model
Fitted screw
Terminal capacity (solid wire)
2.5 mm² - 16 mm² at box terminal
2.5 mm² - 16 mm²
Terminal capacity (stranded cable)
1.5 mm² - 25 mm² with ferrule

ETIM for 027446 Disjuntores e fusíveis (EC000094)
Característica Valor
Número de polos (EF001391) 1
Tamanho do fusível (EF002566) DIII
Material (EF002169) Plástico
Modelo (EF000010) Parafuso de calibração
Versão com tampa (EF004475) Não
Método de montagem (EF000003) Calha DIN
Tensão especificada de funcionamento (EF000228) 690 V
Corrente nominal especificada (EF000227) 63 A

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
