> EATON - MOELLER>Basi di fusibili industriali>S33-1 069595 Y7-69595 ELECTRIC Zoccolo portafusibile, 63A, 690 V, DIII/E33, anello calibrato
Prodotto precedente Prodotto successivo

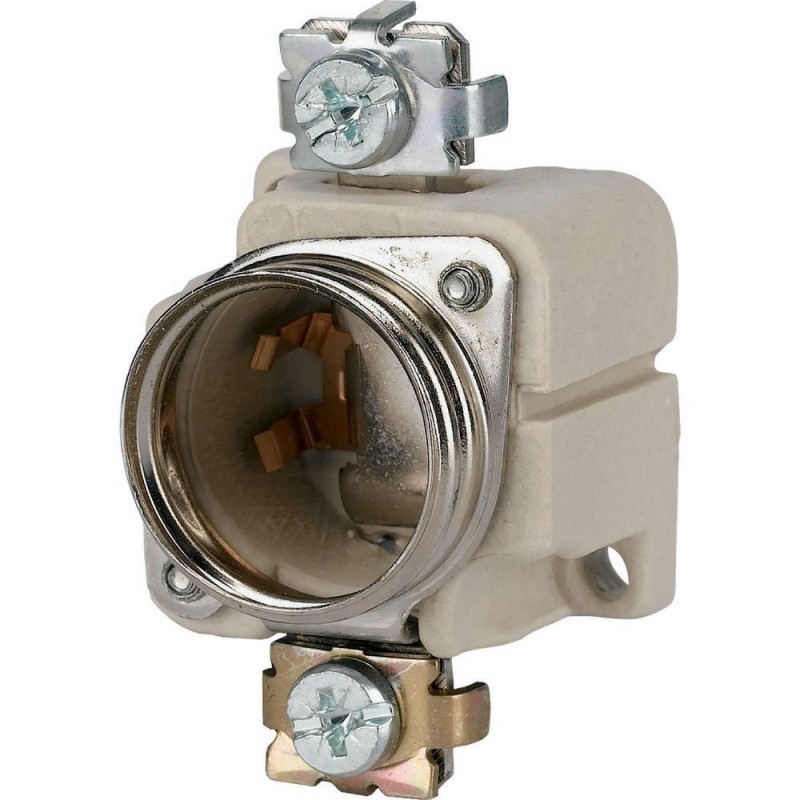

S33-1 069595 Y7-69595 EATON ELECTRIC Zoccolo portafusibile, 63A, 690 V, DIII/E33, anello calibrato Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

S33-1 069595 Y7-69595 EATON ELECTRIC Zoccolo portafusibile, 63A, 690 V, DIII/E33, anello calibrato

S33-1

069595

Y7-69595

EATON-MOELLER

2

Zoccolo portafusibile, 63A, 690 V, DIII/E33, anello calibrato

Base fusibile, 1P, 63A, anello calibro

Eaton Distribution parts. Fuse base, 63A, 690 V, DIII/E33, gauge ring

Base del fusibile, corrente nominale di esercizio 63 A, tensione nominale di esercizio 690 V, dimensioni della cornice DIII E33, anello di misura

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Base per fusibile D-System

Basi di fusibili industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Distribution parts
Catalog Number
069595
EAN
4015080695950
Product Length/Depth
80 mm
Product Height
79 mm
Product Width
45 mm
Product Weight
0.15 kg
Compliances
DIN 49524 (gauge ring system)
VDE 0636 (fuse bases: S27(-1), S33(-1))
VDE 0636 (protective covers)
DIN 49327 (gauge ring system)
DIN 49510 (RS27 (33)-3/FORMP gauge screw system)
CEE 16 (fuse bases: S27(-1), S33(-1))
DIN 49326 (gauge ring system)
RoHS conform
Model Code
S33-1

Specifiche del prodotto

Type
Special features
  • For gauge ring (gauge screw:/FORMP)
  • Gauge rings/gauge screws, fuse-links and fuse caps not included as standard
  • Load carrying capacity of fuse enclosures taking into account the derating factors to IEC/EN 60439 and VDE 0660 Part 500 and Part 504, and the cross-sections of the incoming cable.
  • Screw fixing (holes for M4 screws)
Amperage Rating
63 A
Number of Poles
Single-pole
Ambient operating temperature details
-5 °C - 25 °C (40 °C, where annual and 24-hour mean value ≦ 35 °C)
Voltage rating at AC
  • 660 V AC
  • 690 V AC
  • Contacts: 690 V AC
  • Relay contacts: 660 V AC at AC-15
  • Relay contacts: 690 V AC at AC-15
Rated operational voltage (Ue) - max
690 V
Used with
Fuse bases
Fuse bases 1 pole
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Current heat loss per contact at rated uninterrupted current lu
7.5 W
Rated uninterrupted current (Iu)
63 A
Construction size
DIII
Mounting position
As required
Creepage and clearance distances
VDE 0636 Part 31 (Standard)
Material
Plastic
Fuse cartridge
DIII, E33
Mounting method
Screw
Rated operation current (Ie)
63 A
Voltage rating
690 V
Model
Fitted ring
Terminal capacity (solid wire)
2.5 mm² - 16 mm²
2.5 mm² - 16 mm² at box terminal
Terminal capacity (stranded cable)
1.5 mm² - 25 mm² with ferrule

ETIM for 069595 Disgiuntori, fusibili (EC000094)
Caratteristica Valore
numero di poli (EF001391) 1
grandezza di costruzione (EF002566) DIII
materiale (EF002169) materiale sintetico
versione (EF000010) anello di calibratura
versione con copertura (EF004475) No
modo di montaggio (EF000003) fissaggio a vite
tensione nominale (EF000228) 690 V
corrente nominale (EF000227) 63 A

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
S33-1 Y7-69595 069595 IT_069595.pdf 107 Kbytes S33-1 Y7-69595 069595 IT_069595.pdf
