> EATON - MOELLER>Industrielle Sicherungssockel>S33-1/C/FORMP 027446 Y7-27446 ELECTRIC Sicherungssockel, 63A, 690V, DIII/E33, Passeinsatz
Vorheriges Produkt Nächstes Produkt

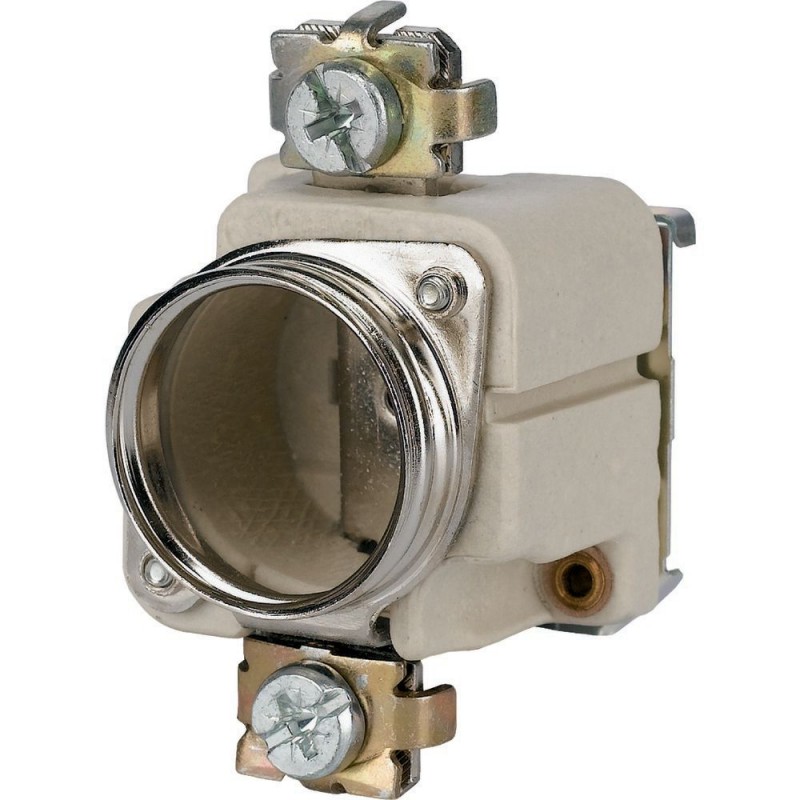

S33-1/C/FORMP 027446 Y7-27446 EATON ELECTRIC Sicherungssockel, 63A, 690V, DIII/E33, Passeinsatz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S33-1/C/FORMP 027446 Y7-27446 EATON ELECTRIC Sicherungssockel, 63A, 690V, DIII/E33, Passeinsatz

S33-1/C/FORMP

027446

Y7-27446

EATON-MOELLER

2

Sicherungssockel, 63A, 690V, DIII/E33, Passeinsatz

Sicherungssockel, 1P, 63A, Befestigungsschraube

Eaton Vertriebsteile Sicherungsunterteil, 63A, 690 V, DIII/E33, Passeinsatz, C/FORMP

Sicherungssockel S33: Zubehör für Sicherungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > D-Sicherungssockel

Industrielle Sicherungssockel

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Distribution parts
Katalognummer
027446
Produkt Länge/Tiefe
80 mm
Produkthöhe
79 mm
Produktbreite
45 mm
Produktgewicht
0.148 kg
Einhaltung(en)
DIN 49524 (gauge ring system)
VDE 0636 (protective covers)
DIN 49326 (gauge ring system)
DIN 49327 (gauge ring system)
DIN 49510 (RS27 (33)-3/FORMP gauge screw system)
CEE 16 (fuse bases: S27(-1), S33(-1))
VDE 0636 (fuse bases: S27(-1), S33(-1))
RoHS conform
EAN
4015080274469
Modellcode
S33-1/C/FORMP

Produktspezifikationen

Typ
Besondere Merkmale
  • Kann mit Schnapptechnik auf Hutschiene befestigt werden nach IEC/EN 60715 (35 mm)
  • Für Passring (Passschraube:/FORMP)
  • Passringe/Passschrauben, Sicherungseinsätze und Sicherungskappen nicht im Lieferumfang enthalten
  • Belastbarkeit der Sicherungsgehäuse unter Berücksichtigung der Reduktionsfaktoren nach IEC/EN 60439 und VDE 0660 Teil 500 und Teil 504 sowie der Querschnitte des eingehenden Kabels.
Stromstärkewert
63 A
Anzahl der Pole
1-polig
Details Umgebungsbetriebstemperatur
-5 °C - 25 °C (40 °C, wenn Jahres- und 24-Stunden-Mittelwert ≦ 35 °C)
Nennspannung bei AC
  • 660 V AC
  • 690 V AC
  • Kontakte: 690 V AC
  • Relaiskontakte: 660 V AC bei AC-15
  • Relaiskontakte: 690 V AC bei AC-15
Bemessungsbetriebsspannung (Ue) - max
690 V
Benutzt mit
Sicherungssockel 1-polig
Sicherungssockel
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur – min
-25 °C
Stromwärmeverlust je Kontakt bei Bemessungsdauerstrom Iu
7.5 W
Bemessungsdauerstrom (Iu)
63 A
Baugröße
DIII
Einbaulage
beliebig
Kriech- und Luftstrecken
VDE 0636 Part 31 (Standard)
Material
Plastik
Sicherungspatrone
DIII, E33
Montageart
DIN-Schiene
Bemessungsbetriebsstrom (Ie)
63 A
Betriebsspannung
690 V
Ausführung
Passschraube
Anschlusskapazität (eindrähtig)
2.5 mm² bis 16 mm² an Rahmenklemme
2,5 mm² - 16 mm²
Anschlusskapazität (mehrdrähtig)
1,5 mm² - 25 mm² mit Aderendhülse

ETIM for 027446 Schutzschaltgeräte, Sicherungen (EC000094)
Merkmal Wert
Polzahl (EF001391) 1
Baugröße (EF002566) DIII
Werkstoff (EF002169) Kunststoff
Ausführung (EF000010) Passeinsatz
Ausführung mit Abdeckung (EF004475) Nein
Montageart (EF000003) DIN-Schiene
Bemessungsspannung (EF000228) 690 V
Bemessungsstrom (EF000227) 63 A

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
S33-1/C/FORMP Y7-27446 027446 DE_027446.pdf 107 Kbytes S33-1/C/FORMP Y7-27446 027446 DE_027446.pdf
