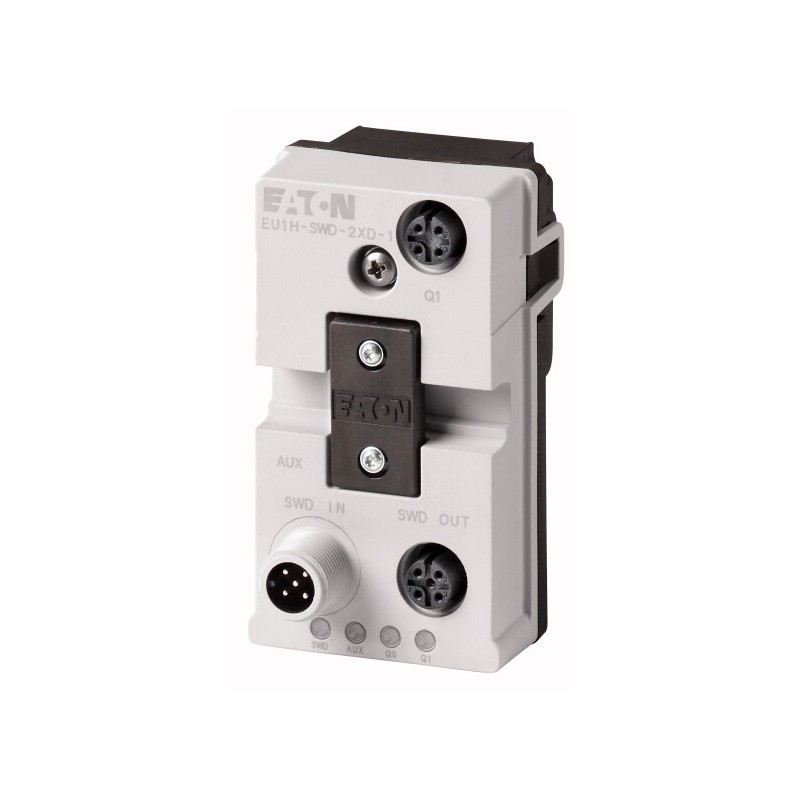

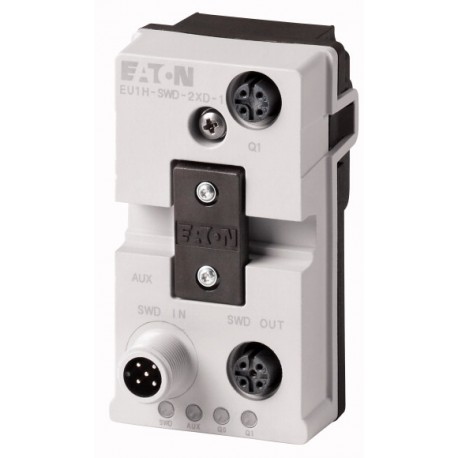

EU1H-SWD-2XD-1 191090 EATON ELECTRIC Modulo SWD per valvola idraulica a 3 vie IP65
EU1H-SWD-2XD-1
191090
EATON-MOELLER
Modulo SWD per valvola idraulica a 3 vie IP65
Modulo SWDT IP67; Per valvola idraulica a 3 vie
Dispositivi SmartWire-DT con grado di protezione IP65 per il collegamento di una valvola idraulica a tre vie. Attacco valvola primaria secondo DIN EN 175301-803, collegamento alla seconda bobina di valvola con connettore M12 (codice A, 4 poli). Regolazione automatica dello sterzo, uscite digitali 24 V DC 1,6/1,3 A (60/70°C) e protezione da cortocircuito
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
Smartwire Darwin
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Modulo SWD per valvola idraulica a 3 vie IP65
Programma di fornitura
Assortimento
Utente SmartWire-DT
Funzione di base
Moduli digitali
Funzione
Per il collegamento di valvole di commutazione digitali a 3 vie
Descrizione breve
con alimentazione
Collegamento a SmartWire-DT
sì
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 61131-2
EN 50178
EN 50178
ApprovazioniApprovazioni
UL
Dimensioni (B x H x P)
44.7 x 77.4 x 51.9 mm
Peso
0.09 kg
Montaggio
avvitabile su valvola collegamento secondo DIN EN 175301-803
Posizione di montaggio
facoltativa
Alimentazione 24 V DC per alimentazione uscite
AlimentazioneDissipazione [P]
2.5 W
Temperatura ambiente
Pressione atmosferica (esercizio)
795 - 1080 hPa
Temperatura ambienteFunzionamento [ϑ]
-25 - +70 (tenere conto del declassamento) °C
Temperatura ambienteStoccaggio / trasporto [ϑ]
-40 - +85 °C
Umidità dell'aria relativaCondensa
ammesso
Umidità dell'aria relativaUmidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP65
Vibrazioni (IEC/EN 61131-2:2008)Ampiezza costante 3,5 mm
5 - 8.4 Hz
Vibrazioni (IEC/EN 61131-2:2008)Accelerazione costante 1 g
8.4 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
9 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
0.3 m
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione
II
Grado di inquinamento
3
Scarica elettrostatica (IEC/EN 61131-2:2008)Scarica atmosferica (categoria 3)
8 kV
Scarica elettrostatica (IEC/EN 61131-2:2008)Scarica dei contatti (categoria 2)
4 kV
Campi elettromagnetici (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Campi elettromagnetici (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Campi elettromagnetici (IEC/EN 61131-2:2008)2 - 2,7 GHz
1 V/m
Soppressione radiodisturbo (SmartWire-DT)
EN 55011 classe A
Burst (IEC/EN 61131-2:2008, categoria 3)Cavo di alimentazione
2 kV
Burst (IEC/EN 61131-2:2008, categoria 3)Cavi SmartWire-DT
1 kV
Surge (IEC/EN 61131-2:2008, Level 1)Surge cavi di alimentazione
1 kV
Ammissione (IEC/EN 61131-2:2008, categoria 3)
10 V
Rete SmartWire-DT
Tipo di utenti
Utente SmartWire-DT (slave)
Impostazione della velocità di trasmissione (Baudrate)
automatico
Velocità di trasmissione (Baudrate)
massimo125/250/500/1000/2000 kBd
Stato SmartWire-DT
verde LED
SWD-IN
Connettore M12 (codifica A), 5 poli
SWD-OUT
Connettore M12 (codifica A), 5 poli
Assorbimento di corrente (24V, senza alimentazione sensore e I/O)Assorbimento di corrente (24 V SWD alimentazione)
50 mA
Alimentazione sensoriResistenza al sovraccarico e al corto circuito
sì, con diagnosi
Collegamento di alimentazione e I/O
Collegamento I/O sensoreTipo di collegamento
Connettore valvola DIN-A, connettore femmina M12 (codifica A) 4 poli
Uscite semiconduttore digitali
Numero
2
Corrente di uscita
1,6 (per 60°C), 1,3 (per 70°C) A
Protetto contro sovraccarichi
sì, con diagnosi
Frequenza di commutazione massima
1 Hz
Visualizzazione di stato uscite
Giallo LED
Tensione di alimentazione UAux
Tensione nominale d'impiego [UAux]
24 V DC (-15/+20%) V
Campo ammesso
20.4 - 28.8 V DC
Protezione contro inversioni di polarità
Sì
Resistenza a corto circuito
non rilevante
Separazione galvanica
galvanico per la rete SWD
Sezionamento di potenziale
Uscite/SmartWire-DT
Sì
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
1.6 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
1 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1.5 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Grado di protezione
IP65
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Approvazioni
UL File No.
E205091
North America Certification
UL listed
Specially designed for North America
No
Dimensioni
Modulo idraulico SmartWire-DT (IP65) EU1H-SWD-...
| Caratteristica | Valore |
|---|---|
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| protezione da corto circuito, uscite presenti (EF003203) | No |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | No |
| grado di protezione (IP) (EF005474) | IP65 |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | No |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| larghezza (EF000008) | 44.7 mm |
| altezza (EF000040) | 51.9 mm |
| profondità (EF000049) | 77.4 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU1H-SWD-2XD-1 EU1H-SWD-2XD-1 191090 IT_191090.pdf | 208 Kbytes |
|
