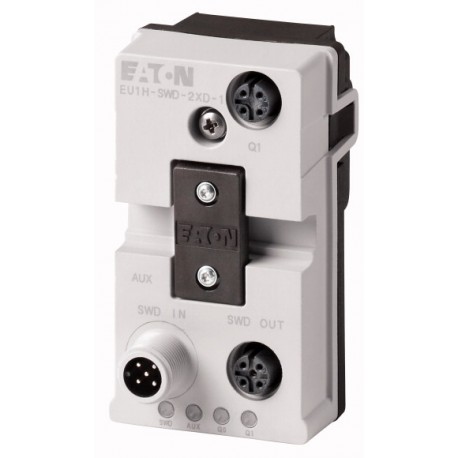

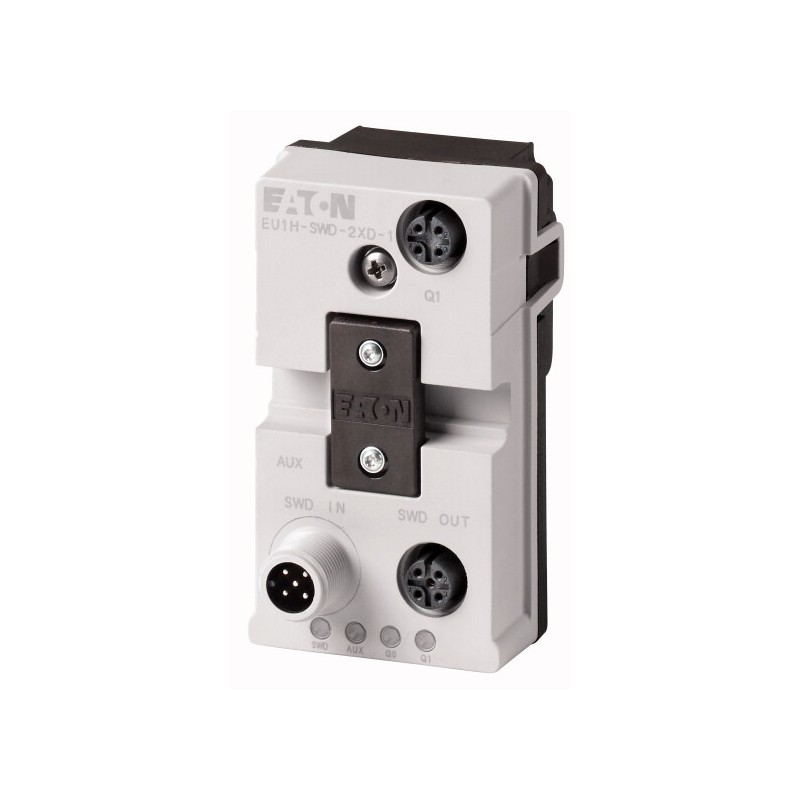

EU1H-SWD-2XD-1 191090 EATON ELECTRIC Module SWD pour vanne hydraulique 3 voies IP65
EU1H-SWD-2XD-1
191090
EATON-MOELLER
Module SWD pour vanne hydraulique 3 voies IP65
Smartwire Darwin
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Module SWD pour vanne hydraulique 3 voies IP65
Gamme de livraison
Gamme
Participants SmartWire-DT
Fonction de base
Modules tout-ou-rien
Fonction
pour raccordement d'électrovannes trois voies tout-ou-rien
Brève description
avec alimentation
Connexion à SmartWire-DT
oui
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 61131-2
EN 50178
EN 50178
HomologationsHomologations
UL
Encombrements (L x H x P)
44,7 x 77,4 x 51,9 mm
Poids
0.09 kg
Facilité de montage et gain de place
à visser sur électrovanne, raccordement EN 175301-803
Position de montage
Quelconque
Alimentation 24 V DC pour alimentation de sortie
AlimentationPuissance dissipée [P]
2.5 W
Résistance climatique
Pression de l'air (service)
795 - 1080 hPa
Température ambianteEn service [ϑ]
-25 - +70 (prendre en compte déclassement) °C
Température ambianteStockage/transport [ϑ]
-40 - +85 °C
Relative de l'air admissibleCondensation
admissible
Relative de l'air admissibleHumidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP65
Vibrations (IEC/EN 61131-2:2008)Amplitude constante de 3,5 mm
5 - 8.4 Hz
Vibrations (IEC/EN 61131-2:2008)Accélération constante de 1 g
8.4 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 30 g/11 ms
9 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
0.3 m
Compatibilité électromagnétique (CEM)
Catégorie de surtension
II
Degré de pollution
3
Décharges électrostatiques (IEC/EN 61131-2:2008)Décharge dans l'air (niveau 3)
8 kV
Décharges électrostatiques (IEC/EN 61131-2:2008)Décharge au contact (niveau 2)
4 kV
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Antiparasitage (SmartWire-DT)
EN 55011 classe A
Transitoires rapides en salves (IEC/EN 61131-2:2008, niveau 3, Burst)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61131-2:2008, niveau 3, Burst)Câbles SmartWire-DT
1 kV
Ondes de choc (IEC/EN 61131-2:2008, niveau 1, Surge)Câbles d'alimentation surtension
1 kV
Perturbations conduites (IEC/EN 61131-2:2008, niveau 3)
10 V
Interface SmartWire-DT
Type de participant
Participants SmartWire-DT (esclave)
Réglage de la vitesse de transmission (débit en bauds)
Automatique
Vitesse de transmission (Baudrate)
maximale125/250/500/1000/2000 kBd
Etat SmartWire-DT
vert LED
SWD-IN
Connecteur mâle M12 (codage A), 5 pôles
SWD-OUT
Connecteur mâle M12 (codage A), 5 pôles
Courant absorbé (24 V, sans détecteur et sans alimentation E/S)Consommation (alimentation SWD 24 V)
50 mA
Alimentation des capteursProtection contre les surcharges et les courts-circuits
oui, avec diagnostic
Raccordement alimentation et E/S
Raccordement détecteur E/SMode de raccordement
Connecteur mâle électrovanne DIN-A, connecteur femelle M12 (codage A), 4 pôles
Sorties à semiconducteurs tout-ou-rien
Nombre
2
Courant de sortie
1,6 (à 60°C), 1,3 (à 70°C) A
Protection contre les surcharges
oui, avec diagnostic
Fréquence de commutation maximale
1 Hz
Affichage d'état sorties
jaune LED
Tension d'alimentation UAux
Tension assignée d'emploi [UAux]
24 V DC (-15/+20%) V
Plage admissible
20.4 - 28.8 V DC
Protection contre l'inversion de polarité
oui
Tenue aux courts-circuits
non pertinent
Séparation galvanique
galvanique côté réseau SWD
Séparation galvanique
Sorties à SmartWire-DT
oui
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
1.6 A
Puissance dissipée du matériel, fonction du courant [Pvid]
1 W
Puissance dissipée statique, dépendante du courant [Pvs]
1.5 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Degré de protection
IP65
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Homologations
UL File No.
E205091
North America Certification
UL listed
Specially designed for North America
No
Encombrements
Module hydraulique SmartWire-DT (IP65) EU1H-SWD-…
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE DT.pdf | 23 Mbytes |
|
| EU1H-SWD-2XD-1 EU1H-SWD-2XD-1 191090 FR_191090.pdf | 209 Kbytes |
|
