EU1H-SWD-2XD-1 191090 EATON ELECTRIC Módulo SWDT IP67 Para válvula hidráulica de 3 vías
EU1H-SWD-2XD-1
191090
EATON-MOELLER
Módulo SWDT IP67; Para válvula hidráulica de 3 vías
Módulo SWD para válvula hidráulica de 3 vías IP65
Dispositivos SmartWire-DT con grado de protección IP65 para la conexión de una válvula hidráulica de tres vías. Conexión de válvula primaria según DIN EN 175301-803, conexión a la segunda bobina de válvula con conector M12 (código A, 4 polos). Ajuste automático de la dirección, salidas digitales de 24 V CC 1,6/1,3 A (60/70 °C) y protección contra cortocircuitos
Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
Smartwire Darwin
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲El DEPARTAMENTO de bienestar social módulo 3 vías válvula hidráulica de IP65
SmartWire-DT dispositivos en la categoría de protección IP65 para la conexión de un sistema hidráulico interruptor de tres vías de la válvula. Primaria de la válvula de conexión según DIN EN 175301-803, conexión a segunda válvula de bobina con conector M12 (codificación a, 4-pin). Automático de ajuste de la dirección, salidas digitales de 24 V CC 1.6/1,3 a (60/70 °C) y protección contra cortocircuitos
Programa de entrega
Gama de productos
SmartWire-DT esclavo
La función básica de
Módulos digitales
La función
Para la conexión digital de 3 vías válvulas de conmutación
Breve Descripción
con la oferta
Conexión SmartWire-DT
sí
Datos técnicos
General
Normas
IEC/EN 61131-2
EN 50178_x
EN 50178_x
AprobacionesAprobaciones
UL
Dimensiones (W x H x D)
44.7 x x 77.4 el 51,9 mm
Peso
0.09 kg
Montaje
Puede ser atornillado en la válvula conector en conformidad con la norma DIN EN 175301-803
Posición de montaje
Como se requiere
24 V CC suministro de alimentación de salida
Fuente de alimentaciónPérdida de potencia [P]
2.5 W
Condiciones climáticas ambientales
La presión de aire (funcionamiento)
795 - 1080 hPa
Temperatura ambienteOperación [ϑ]
-25 - +70 observar (derating) °C
Temperatura ambienteAlmacenamiento / Transporte [ϑ]
-40 - +85 °C
Humedad relativaLa condensación
permisible
Humedad relativaDe humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP65
Vibraciones (IEC/EN 61131-2:2008)Amplitud constante de 3,5 mm
5 - 8,4 Hz
Vibraciones (IEC/EN 61131-2:2008)La aceleración constante 1 g
8.4 - 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal de 30 g/11 ms
9 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
0.3 m
Compatibilidad electromagnética (EMC)
Categoría de sobretensión
II
Grado de contaminación
Tres
La descarga electrostática (IEC/EN 61131-2:2008)Descarga de aire (Nivel 3)
8 kV
La descarga electrostática (IEC/EN 61131-2:2008)Descarga de contacto (Nivel 2)
4 kV
Los campos electromagnéticos (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Los campos electromagnéticos (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Los campos electromagnéticos (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Supresión de interferencias de Radio (SmartWire-DT)
EN 55011 Clase a
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)SmartWire-DT cables
1 kV
Sobretensión (IEC/EN 61131-2:2008, Nivel 1)De sobretensiones en los cables de alimentación
1 kV
Irradiaba RFI (IEC/EN 61131-2:2008, Nivel 3)
10 V
SmartWire-DT de la red
Tipo de estación
SmartWire-DT esclavo
Ajuste de la velocidad en baudios
automático
Velocidad en baudios (velocidad de transferencia de datos)
maximum125/250/500/1000/2000 kbps
Estado de SmartWire-DT
LED verde
SWD-EN
Conector M12 (con llave), de 5 polos
SWD-OUT
Conector M12 (con llave), de 5 polos
Consumo de corriente (24 V, sin sensor y sin I/O suministro)Consumo de corriente (24 V DEPARTAMENTO de bienestar social de la alimentación)
50 mA
Alimentación del SensorDe sobrecarga y corto-circuito de prueba
sí, con los diagnósticos
Conexión de alimentación y de e/S
Terminal de e/S sensor deTipo de conexión
DIN-UN conector de válvula, hembrilla M12 (Una llave), 4 polos
Digital semi-conductor salidas
Cantidad
Dos
La corriente de salida
1.6 (a 60°C), 1.3 (a 70°C)
La prueba de sobrecarga
sí, con los diagnósticos
La máxima frecuencia de conmutación
1 Hz
Pantalla de estado de las salidas
LED amarillo
Tensión de alimentación UAux
Tensión nominal [UAux]
24 VCC (-15/+20%) V
Rango permisible
EL 20,4 - 28,8 V DC
Siemens MPI, (opcional)
sí
Clasificación de cortocircuito
No es relevante
Potencial de aislamiento
Aislada galvánicamente de la SmartWire-DT de la red
Potencial de aislamiento
Salidas a SmartWire-DT
Sí
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
1.6
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
1 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
1.5 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
Grado de Protección
IP65
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Aprobaciones
UL File No.
E205091
América Del Norte Certificación
UL
Diseñado especialmente para América del Norte
No

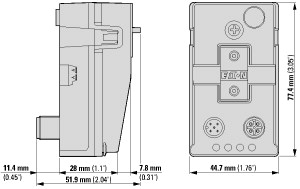

Dimensiones
SmartWire-DT módulo hidráulico (IP65) EU1H-SWD-...
| Característica | Valor |
|---|---|
| Entradas digitales configurables (EF008516) | No |
| Salidas digitales configurables (EF008520) | No |
| Protección contra cortocircuitos, salidas disponibles (EF003203) | No |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | No |
| Grado de protección (IP) (EF005474) | IP65 |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | No |
| Montaje en carril posible (EF003972) | No |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Certificado para áreas peligrosas UL clase I (EF017622) | No |
| Certificado para UL clase II (EF017625) | No |
| Certificado para áreas peligrosas UL Clase III (EF017627) | No |
| Certificado para áreas peligrosas UL División 1 (EF017628) | No |
| Certificado para áreas peligrosas UL División 2 (EF017629) | No |
| Certificado para áreas peligrosas grupo A (acetileno) (EF017632) | No |
| Certificado para áreas peligrosas grupo B (hidrógeno) (EF017633) | No |
| Certificado para áreas peligrosas grupo C (etileno) (EF017635) | No |
| Certificado para áreas peligrosas grupo D (propano) (EF017636) | No |
| Certificado para áreas peligrosas grupo E (polvos metálicos) (EF017637) | No |
| Certificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638) | No |
| Certificado para áreas peligrosas grupo G (polvos no conductores) (EF017639) | No |
| Anchura (EF000008) | 44.7 mm |
| Altura (EF000040) | 51.9 mm |
| Profundidad (EF000049) | 77.4 mm |
