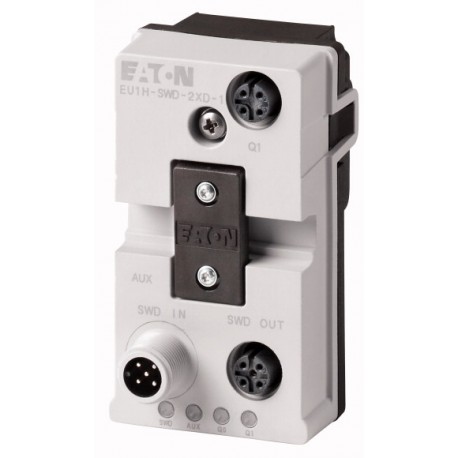

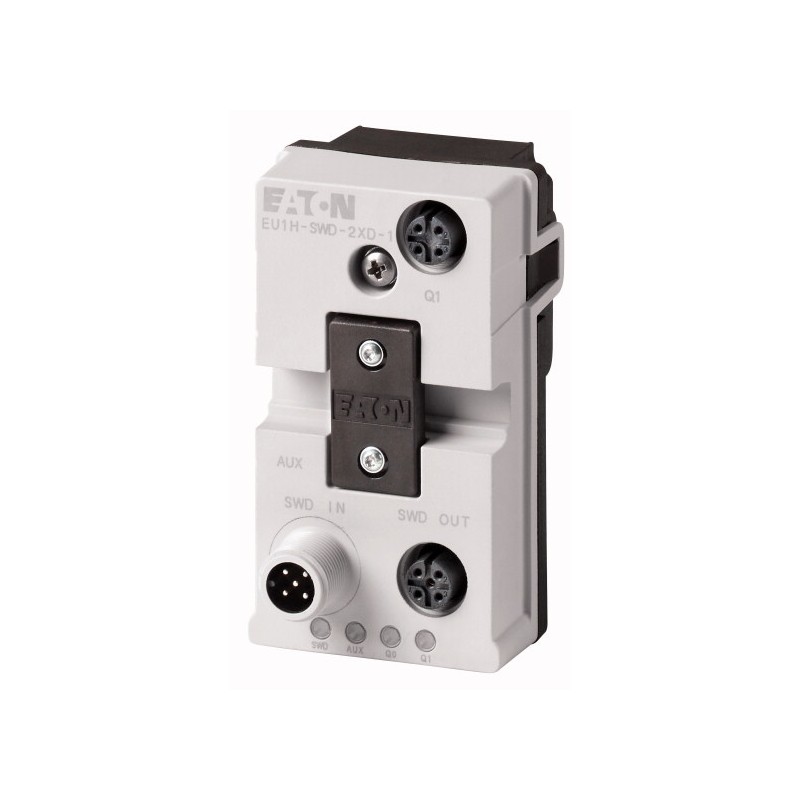

EU1H-SWD-2XD-1 191090 EATON ELECTRIC SWD-Modul für 3-Wege-Hydraulikventil IP65
EU1H-SWD-2XD-1
191090
EATON-MOELLER
SWD-Modul für 3-Wege-Hydraulikventil IP65
SWDT IP67-Modul; Für 3-Wege-Hydraulikventil
SmartWire-DT Geräte in Schutzart IP65 zum Anschluss eines hydraulischen Dreiwege-Schaltventils. Primärer Ventilanschluss nach DIN EN 175301-803, Anschluss an zweite Ventilspule mit M12-Stecker (A-kodiert, 4-polig). Automatische Adresseinstellung, digitale Ausgänge 24 V DC 1,6/1,3 A (60/70 °C) und Kurzschlussschutz
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
Smartwire Darwin
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲SWD-Modul für 3-Wege-Hydraulikventil IP65
SmartWire-DT Teilnehmer in Schutzart IP65 zum Anschluss eines hydraulischen Drei-Wege-Schaltventiles. Primärer Ventilanschluss gemäß DIN EN 175301-803, Anschluss der zweiten Ventilspule mit M12-Buchse (A-kodiert, 4-polig). Automatische Adresseinstellung, digitale Ausgängen 24 V DC 1,6/1,3 A (60/70 °C) kurzschlussfest
Lieferprogramm
Sortiment
SmartWire-DT Teilnehmer
Grundfunktion
Digitalmodule
Funktion
zum Anschluss digitaler 3-Wege-Schaltventile
Kurzbeschreibung
mit Versorgung
Anbindung an SmartWire-DT
ja
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 61131-2
EN 50178
EN 50178
ZulassungenApprobationen
UL
Abmessungen (B x H x T)
44.7 x 77.4 x 51.9 mm
Gewicht
0.09 kg
Montage
Anschraubbar auf Ventil Anschluss nach DIN EN 175301-803
Einbaulage
Nach Bedarf
Versorgung 24 V DC für Ausgangsversorgung
SpannungsversorgungVerlustleistung [P]
2.5 W
Klimatische Umgebungsbedingungen
Luftdruck (Betrieb)
795 - 1080 hPa
UmgebungstemperaturBetrieb [ϑ]
-25 - +70 (Derating beachten) °C
UmgebungstemperaturLagerung / Transport [ϑ]
-40 - +85 °C
Relative LuftfeuchteBetauung
zulässig
Relative Luftfeuchterelative Luftfeuchte, nicht betauend (IEC/EN 60068-2-30)
5 - 95 %
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP65
Schwingungen (IEC/EN 61131-2:2008)konstante Amplitude 3,5 mm
5 - 8.4 Hz
Schwingungen (IEC/EN 61131-2:2008)konstante Beschleunigung 1 g
8.4 - 150 Hz
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 30 g/11 ms
9 Schocks
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]
50 mm
freier Fall, verpackt (IEC/EN 60068-2-32)
0.3 m
Elektromagnetische Verträglichkeit (EMV)
Überspannungskategorie
II
Verschmutzungsgrad
3
Elektrostatische Entladung (IEC/EN 61131-2:2008)Luftentladung (Level 3)
8 kV
Elektrostatische Entladung (IEC/EN 61131-2:2008)Kontaktentladung (Level 2)
4 kV
Elektromagnetische Felder (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Elektromagnetische Felder (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Elektromagnetische Felder (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Funkentstörung (SmartWire-DT)
EN 55011 Klasse A
Burst (IEC/EN 61131-2:2008, Level 3)Versorgungsleitung
2 kV
Burst (IEC/EN 61131-2:2008, Level 3)SmartWire-DT Leitungen
1 kV
Surge (IEC/EN 61131-2:2008, Level 1)Surge Versorgungsleitungen
1 kV
Einströmung (IEC/EN 61131-2:2008, Level 3)
10 V
SmartWire-DT Netzwerk
Teilnehmertyp
SmartWire-DT Teilnehmer (Slave)
Einstellung der Übertragungsgeschwindigkeit (Baudrate)
automatisch
Übertragungsgeschwindigkeit (Baudrate)
maximal125/250/500/1000/2000 kBd
Status SmartWire-DT
grün LED
SWD-IN
Stecker M12 (A-kodiert), 5-polig
SWD-OUT
Stecker M12 (A-kodiert), 5 polig
Stromaufnahme (24V, ohne Sensor- und ohne E/A-Versorgung)Stromaufnahme (24-V-SWD-Versorgung)
50 mA
SensorversorgungÜberlast- und Kurzschlussfest
ja, mit Diagnose
Anschluss der Versorgung und E/A
Anschluss Sensor E/AAnschlussart
Ventilstecker DIN-A, Buchse M12 (A-kodiert) 4-polig
Digitale Halbleiterausgänge
Anzahl
2
Ausgangsstrom
1,6 (bei 60°C), 1,3 (bei 70°C) A
überlastsicher
ja, mit Diagnose
Schaltfrequenz maximal
1 Hz
Statusanzeige Ausgänge
gelb LED
Versorgungsspannung UAux
Bemessungsbetriebsspannung [UAux]
24 V DC (-15/+20%) V
Zulässiger Bereich
20.4 - 28.8 V DC
Verpolungsschutz
ja
Kurzschlussfestigkeit
nicht relevant
Potentialtrennung
galvanisch zum SWD-Netzwerk
Potentialtrennung
Ausgänge zu SmartWire-DT
ja
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
1.6 A
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
1 W
Verlustleistung statisch, stromunabhängig [Pvs]
1.5 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Schutzart
IP65
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Approbationen
UL File No.
E205091
North America Certification
UL listed
Specially designed for North America
No
Abmessungen
SmartWire-DT Hydraulik-Module (IP65) EU1H-SWD-…
| Merkmal | Wert |
|---|---|
| Digitale Eingänge konfigurierbar (EF008516) | Nein |
| Digitale Ausgänge konfigurierbar (EF008520) | Nein |
| Kurzschlussschutz, Ausgänge vorhanden (EF003203) | Nein |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Nein |
| Schutzart (IP) (EF005474) | IP65 |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Nein |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 44.7 mm |
| Höhe (EF000040) | 51.9 mm |
| Tiefe (EF000049) | 77.4 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU1H-SWD-2XD-1 EU1H-SWD-2XD-1 191090 DE_191090.pdf | 208 Kbytes |
|
