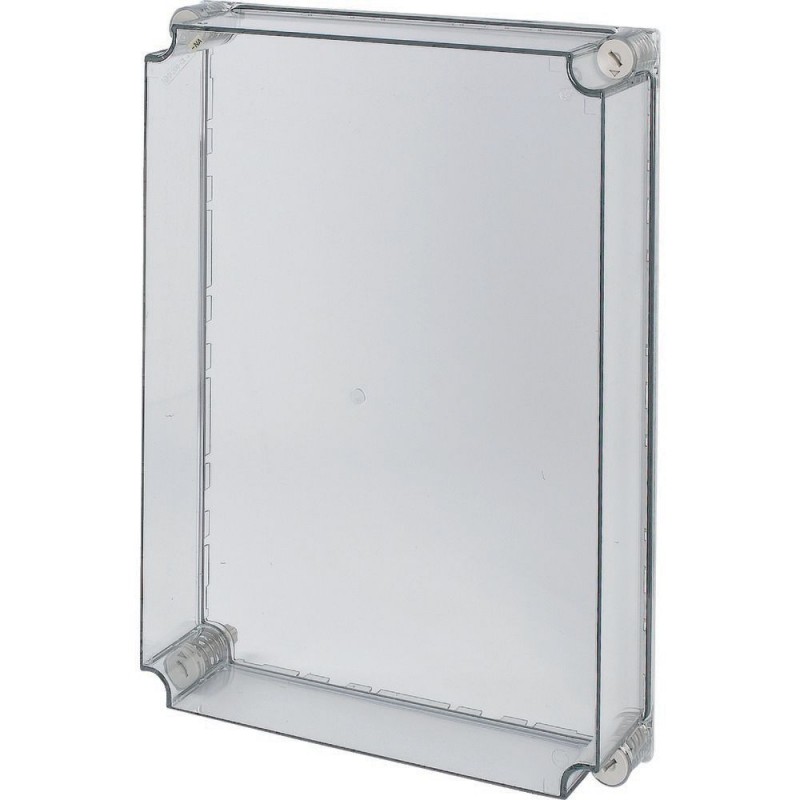

D200-CI45-NA 264022 EATON ELECTRIC Tappo Ci, trasparente, UL508A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

D200-CI45-NA 264022 EATON ELECTRIC Tappo Ci, trasparente, UL508A

D200-CI45-NA

264022

Y7-264022

EATON-MOELLER

Tappo Ci, trasparente, UL508A

Coperchio trasparente fumé, approvato UL, grado di protezione IP65, chiusure brevettate con compensazione della sovrapressione integrata, chiusure del coperchio sigillabili, guarnizione continua in schiuma, profondità di montaggio con piastra di montaggio = 200 mm, utilizzabile per basi IC E, X e V, tipo di meccanismo di bloccaggio: azionamento dell'utensile (non accessibile a personale non specializzato)

Maggiori dettagli


sistemi di armadi elettrici > tetto / fondo (armadio elettrico)

Scatole isolanti

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $197.50
Prezzo unitario: $197.50
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti


Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEffect Ci Enclosures Switch- & Controlgear Enclosure
Catalog Number
264022
EAN
4015082640224
Product Length/Depth
105 mm
Product Height
500 mm
Product Width
375 mm
Product Weight
1.45 kg
Compliances
RoHS conform
Model Code
D200-CI45-NA

Specifiche del prodotto

Special features
Sealable cover fasteners
Type
Accessory/spare part type
Enclosure cover NA
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
30 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65, with base unit
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Surface finishing
Untreated
Used with
U-CI45...
Basic enclosure
Enclosure cover for North America
xEnergy Safety Ci
Color
Other
Degree of protection
IP65
Unit type
Modular system
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
26 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
24 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
25 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
52 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
47 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
50 W
Mounting depth
200 mm
RAL-number
0
Suitable for enclosure building length/depth
0 mm
Suitable for enclosure building width
0 mm
Cover/door type
Transparent, smoky gray
Material
Plastic
Suitable for
Outdoor set-up
Functions
Basic enclosure

ETIM for 264022 Sistemi di armadi elettrici (EC000744)
Caratteristica Valore
adatto per pannelli del tetto (EF009584) No
adatto per pannelli al suolo (EF009585) No
larghezza (EF000008) 375 mm
altezza (EF000040) 500 mm
profondità (EF000049) 105 mm
larghezza totale per installazione in armadio (EF000326) 0 mm
profondità totale per installazione in armadio (EF000327) 0 mm
materiale (EF002169) materiale sintetico
finitura della superficie (EF006569) non trattato
colore (EF000007) altro
numero RAL (EF000116) 0
con sfiato (EF001161) No
adatto per installazione esterna (EF005774) Sì
con ingresso del cavo (EF000325) No
