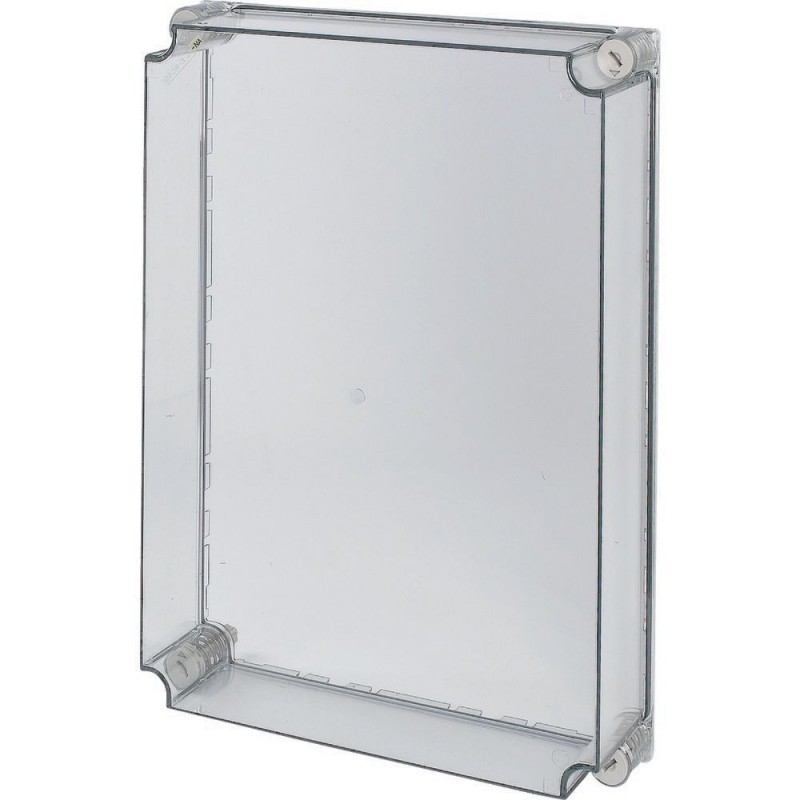

D200-CI45-NA 264022 EATON ELECTRIC Tapa Ci, transparente, UL508A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D200-CI45-NA 264022 EATON ELECTRIC Tapa Ci, transparente, UL508A

D200-CI45-NA

264022

Y7-264022

EATON-MOELLER

Tapa Ci, transparente, UL508A

Cubierta transparente ahumada, aprobada por UL, grado de protección IP65, sujetadores de cubierta patentados con compensación de sobrepresión integrada, sujetadores de cubierta sellables, junta de espuma continua, profundidad de montaje con placa de montaje = 200 mm, se puede utilizar para bases CI E, X y V, tipo de mecanismo de bloqueo: accionamiento con herramientas (no accesible para personal no calificado)

Más detalles


Sistemas de armarios eléctricos > Elemento de techo / suelo (carcasa/armario de control)

Cajas aislantes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $194.80
Precio unitario: $194.80
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect Ci Enclosures Switch- & Controlgear Enclosure
Catalog Number
264022
EAN
4015082640224
Product Length/Depth
105 mm
Product Height
500 mm
Product Width
375 mm
Product Weight
1.45 kg
Compliances
RoHS conform
Model Code
D200-CI45-NA

Product specifications

Special features
Sealable cover fasteners
Type
Accessory/spare part type
Enclosure cover NA
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
30 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65, with base unit
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Surface finishing
Untreated
Used with
U-CI45...
Basic enclosure
Enclosure cover for North America
xEnergy Safety Ci
Color
Other
Degree of protection
IP65
Unit type
Modular system
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
26 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
24 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
25 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
52 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
47 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
50 W
Mounting depth
200 mm
RAL-number
0
Suitable for enclosure building length/depth
0 mm
Suitable for enclosure building width
0 mm
Cover/door type
Transparent, smoky gray
Material
Plastic
Suitable for
Outdoor set-up
Functions
Basic enclosure

ETIM for 264022 Sistemas de armarios eléctricos (EC000744)
Característica Valor
Apto para revestimiento de tejado (EF009584) No
Apto para revestimiento de suelo (EF009585) No
Anchura (EF000008) 375 mm
Altura (EF000040) 500 mm
Profundidad (EF000049) 105 mm
Apto para la anchura de construcción de la caja (EF000326) 0 mm
Apto para la profundidad de construcción de la caja (EF000327) 0 mm
Material (EF002169) Plástico
Acabado de superficie (EF006569) Sin tratamiento
Color (EF000007) Otros
Número RAL (EF000116) 0
Con ventilación (EF001161) No
Apto para instalaciones en exteriores (EF005774) Sí
Con entrada de cable (EF000325) No
