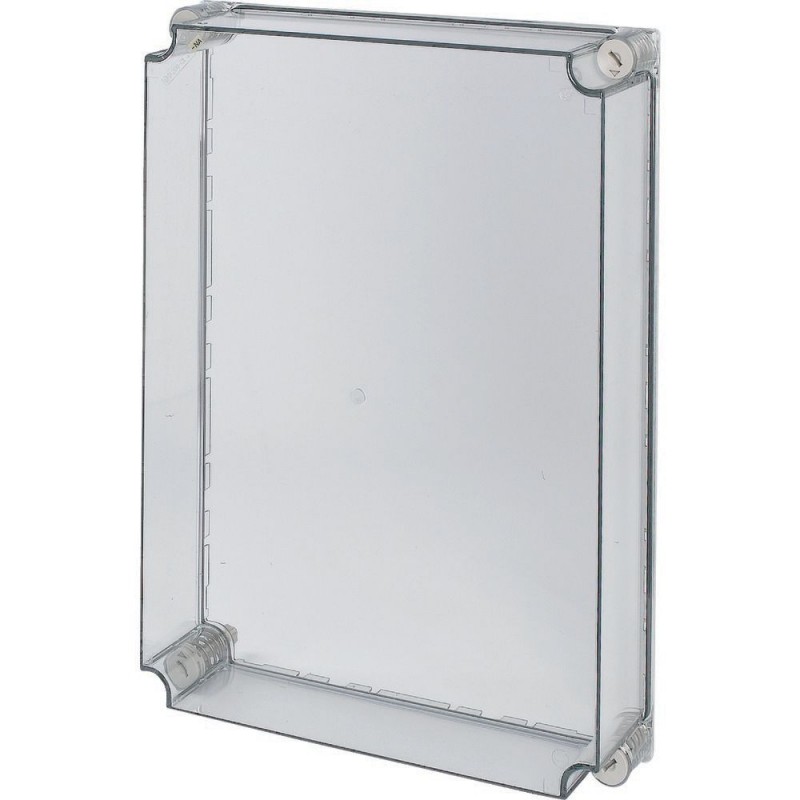

D200-CI45-NA 264022 EATON ELECTRIC Capuchon Ci, transparent, UL508A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

D200-CI45-NA 264022 EATON ELECTRIC Capuchon Ci, transparent, UL508A

D200-CI45-NA

264022

Y7-264022

EATON-MOELLER

Capuchon Ci, transparent, UL508A

Couvercle transparent fumé, approuvé UL, degré de protection IP65, fixations de couvercle brevetées avec compensation de surpression intégrée, fixations de couvercle scellables, joint en mousse continu, profondeur de montage avec plaque de montage = 200 mm, peut être utilisé pour les bases CI E, X et V, type de mécanisme de verrouillage : actionnement avec outils (non accessible au personnel non qualifié)

Plus de détails


Armoires, coffrets, boites, baies, pupitres et accessoires > Élément de toiture / fond (boîtier / armoire de commande)

Boites isolantes

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $197.28
Prix unitaire: $197.28
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xEffect Ci Enclosures Switch- & Controlgear Enclosure
Catalog Number
264022
Model Code
D200-CI45-NA
EAN
4015082640224
Product Length/Depth
105 mm
Product Height
500 mm
Product Width
375 mm
Product Weight
1.45 kg
Compliances
RoHS conform

Spécifications du produit

Special features
Sealable cover fasteners
Type
Accessory/spare part type
Enclosure cover NA
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
30 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65, with base unit
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Surface finishing
Untreated
Used with
U-CI45...
Basic enclosure
Enclosure cover for North America
xEnergy Safety Ci
Color
Other
Degree of protection
IP65
Unit type
Modular system
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
26 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
24 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
25 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
52 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
47 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
50 W
Mounting depth
200 mm
RAL-number
0
Suitable for enclosure building length/depth
0 mm
Suitable for enclosure building width
0 mm
Cover/door type
Transparent, smoky gray
Material
Plastic
Suitable for
Outdoor set-up
Functions
Basic enclosure

ETIM for 264022 Armoires, coffrets, boites, baies, pupitres et accessoires (EC000744)
Caractéristique Valeur
Adapté aux plaques de toit (EF009584) Non
Adapté aux plaques de sol (EF009585) Non
Largeur (EF000008) 375 mm
Hauteur (EF000040) 500 mm
Profondeur (EF000049) 105 mm
Adapté à la largeur de boîtier (EF000326) 0 mm
Adapté à la profondeur de boîtier (EF000327) 0 mm
Matériau (EF002169) Plastique
Finition de la surface (EF006569) Non traité
Couleur (EF000007) Autre
Numéro RAL (EF000116) 0
Avec désaération (EF001161) Non
Adapté à un montage extérieur (EF005774) Oui
Avec entrée de câble (EF000325) Non
