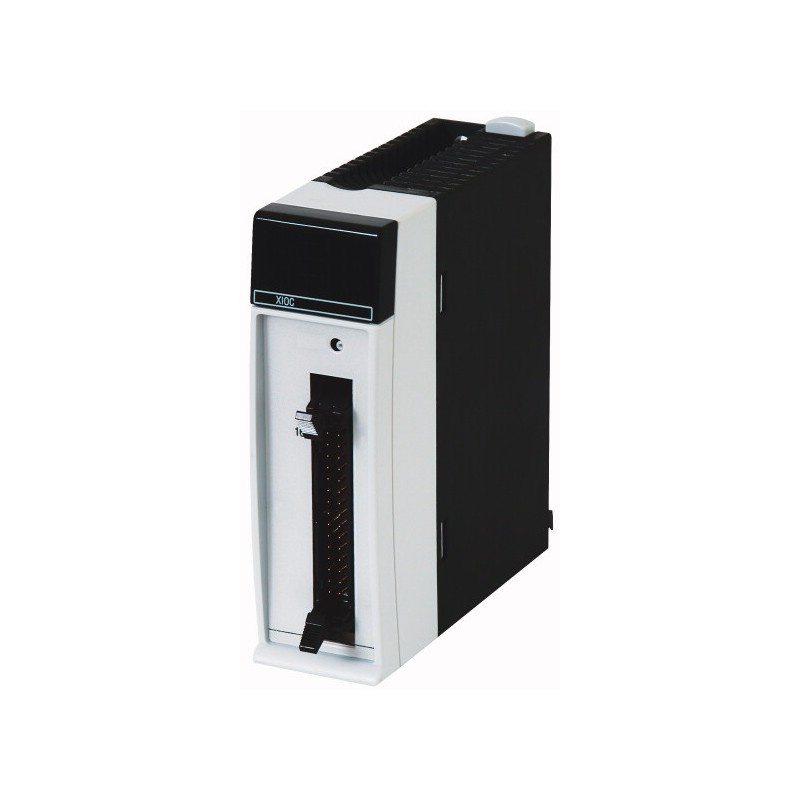

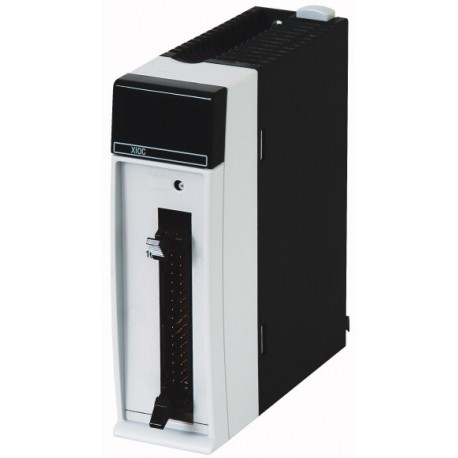

XIOC-1CNT-100KHZ 257906 0004519680 EATON ELECTRIC Modulo contatore per XC100/200, 24VDC, 1x100kHz, 2DO(T)
XIOC-1CNT-100KHZ
257906
0004519680
EATON-MOELLER
Modulo contatore per XC100/200, 24VDC, 1x100kHz, 2DO(T)
Modulo per XC100/200 1 ingresso di conteggio rapido (100kHz) + 2 uscite
sistemi di controllo industriali (PLC) > modulo funzionale/tecnologico PLC
XC Programmable Automata
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Modulo contatore per XC100/200, 24VDC, 1x100kHz, 2DO(T)
I controllori modulari XC100 e XC200 si contraddistinguono per la struttura ampiamente scalabile. Sono disponibili diverse classi di potenza CPU e numerosi moduli di espansione (moduli XIOC). I PLC XC152 consentono di realizzare soluzioni economiche per complesse operazioni di automazione grazie alla potenza di calcolo, al collegamento SmartWire-D e ad un'ampia gamma di interfacce. Un'altra caratteristica fondamentale è la possibilità di integrazione di questi prodotti in moderni concetti di comunicazione. Lo scambio di dati attraverso l'interfaccia Ethernet ai client OPC o il Web Server integrato consentono soluzioni innovative.
Programma di fornitura
Assortimento
Comandi modulari XC
Funzione
Espansioni XI/OC
Funzione
Moduli contatori
Sistema di I/O compatto per il collegamento a PLC Modulari XC100/200
XC100/200 espandibile con massimo 15 moduli XI/OC
a scelta morsetti a vite o dispositivi di fissaggio a molla per moduli digitali/analogici
XC100/200 espandibile con massimo 15 moduli XI/OC
a scelta morsetti a vite o dispositivi di fissaggio a molla per moduli digitali/analogici
Descrizione
1 ingresso fino a 100 kHz, (24 V DC, 5 V DC)
2 uscite transistor digitali
optoisolato, 24 V DC
Necessario un connettore a 30 poli per il modulo contatore
2 uscite transistor digitali
optoisolato, 24 V DC
Necessario un connettore a 30 poli per il modulo contatore
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 61131-2
EN 50178
EN 50178
Temperatura ambiente
0 - +55 °C
Stoccaggio [ϑ]
-25 - +70 °C
Resistenza alle vibrazioni
10 - 57 Hz ±0.075 mm
57 - 150 Hz ±1.0 g
57 - 150 Hz ±1.0 g
Resistenza agli urti
15
Durata dell'urto 11 ms g
Durata dell'urto 11 ms g
Resistenza agli urti
500 g/⌀ 50 mm ±25 g
Assorbimento di corrente
200 mA
Categoria di sovratensione/grado di inquinamento
II/2
Classe di protezione
1
Grado di protezione
IP20
Interferenza emessa
DIN/EN 55011/22, Classe A
Peso
0.16 kg
Alimentazione
Tensione nominale [Ue]
24 (12) V DC
Campo ammissibile
da 20,4 a 28,8 (da 11,8 a 14,4)
Ondulazione residua
≦ 5 %
Cavallottamento di interruzioni di tensioneDurata dell'interruzione
10 ms
Cavallottamento di interruzioni di tensioneVelocità di ripetizione
1 s
Dissipazione massima [Pv]
1.2 W
Ingressi
Limiti numerici
0 - 4294967295 (32 bit)
Assorbimento di corrente interno [Ie]
200 mA
Frequenza
100 (25 con risoluzione quadrupla) kHz
Numero dei canali
1
Tensione di ingresso
12 - 24 V DC
tensione per ON [In]
10 A
tensione massima per OFF
4 VA/W
Corrente di ingresso
≧4 mA
Tensione di ingresso differenziale [Ue]
± 5 V DC
tensione per ON
2 - 5 V DC
tensione massima per OFF
-5 - 8 V DC
Corrente di ingresso differenziale
35 mA
ampiezza di impulso minima
ON ≧ 4
OFF ≧ 4 µs
OFF ≧ 4 µs
Sezionamento di potenziale
con fotoaccoppiatori
Collegamento per cablaggio esterno
Connettore a 30 poli XIOC-TERM30-CNT4
cablaggio esterno
Cavo intrecciato (twisted pair) e schermato
Uscite
Tipo di uscita
Transistor (open collector)
Alimentazione di tensione esterna
12/24 V DC (30 max.)
corrente di carico minima
1 mA
corrente di carico massima [Ie]
20 mA
corrente di fuga max.
0.5 mA
caduta di tensione max. con ON
1.5 V
Soppressione rimbalzi OFFOFF → ONSoppressione rimbalzi OFF
1 ms
Soppressione rimbalzi OFFON → OFFSoppressione rimbalzi OFF
1 ms
Canali di uscita
2 Numero
Sezionamento di potenziale
con fotoaccoppiatori
Collegamento per cablaggio esterno
Conettore a 30 poli XIOC-TERM30-CNT4
cablaggio esterno
Cavo intrecciato (twisted pair) e schermato
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1.2 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Programmable logic controllers PLC (EG000024) / Modulo funzionale/tecnologico PLC (EC001422)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / PLC-modulo tecnologico di funzione (ecl@ss13-27-24-22-05 [AKE528019])
Numero di funzioni
1
Capacità di ridondanza
No
Adatto per conteggio
Si
Adatto per pesatura
No
Adatto per regolazione temperatura
No
Adatto per regolazione saldatura
No
Adatto per regolazione pressione
No
Adatto per NC
No
Adatto per rilevamento percorso
No
Adatto per CNC
No
Adatto per SSI
No
Adatto per rilevamento valore incrementale
Si
Adatto per rilevamento valore assoluto
No
Adatto per regolazione portata
No
Adatto per misurazione portata
No
Adatto per controllo contornatura
No
Adatto per controllo camma
No
Adatto per sega volante
No
Adatto per regolazione multiasse
No
Adatto per regolazione monoasse
Si
Adatto per posizionamento multiasse
No
Adatto per posizionamento monoasse
Si
Adatto per funzioni di sicurezza
No
SIL secondo IEC 61508
Senza
Livello di performance secondo EN ISO 13849-1
Senza
Risorsa corrispondente (Ex ia)
No
Risorsa corrispondente (Ex ib)
No
Categoria di protezione antideflagrante per gas
Senza
Categoria di protezione antideflagrante per polvere
Senza
Larghezza
30 mm
Altezza
95 mm
Profondità
100 mm
Approvazioni
Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -
