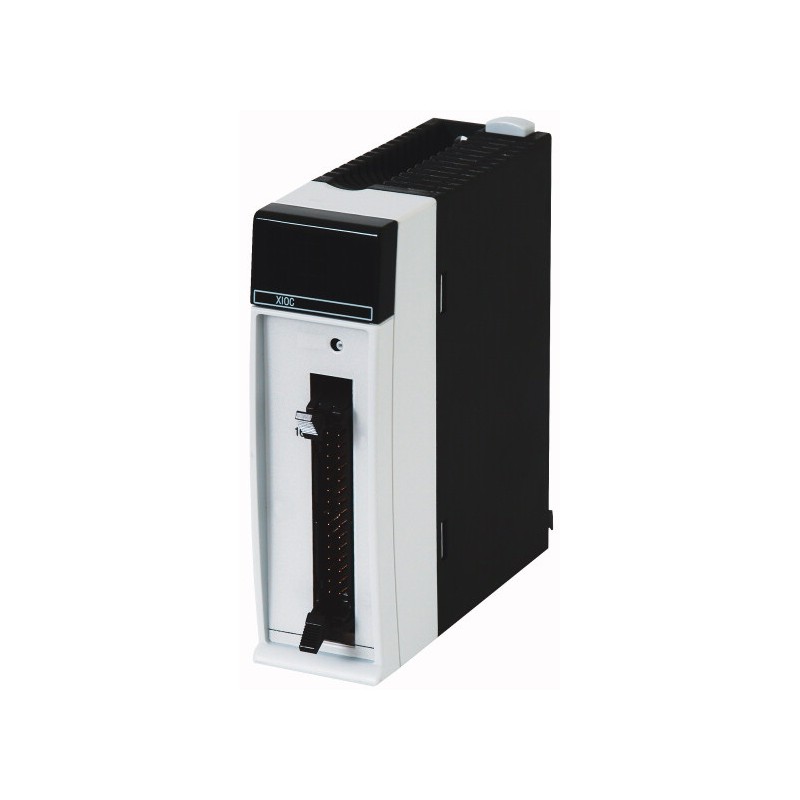

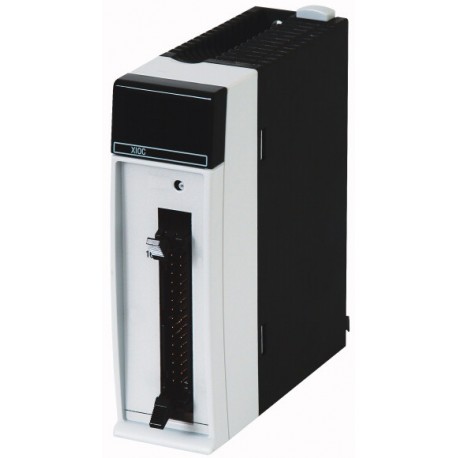

XIOC-1CNT-100KHZ 257906 0004519680 EATON ELECTRIC Interface de comptage pour XC100/200, 24V DC, 1x100kHz, 2 ..
XIOC-1CNT-100KHZ
257906
0004519680
EATON-MOELLER
Interface de comptage pour XC100/200, 24V DC, 1x100kHz, 2 sort. TOR(T)
XIOC-1CNT-100KHZ
Commande industrielle API > Module fonctionnel / technologique
Automates programmables XC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Interface de comptage pour XC100/200, 24V DC, 1x100kHz, 2 sort. TOR(T)
Les automates modulaires XC100 et XC200 se distinguent par leur configurabilité étendue : ils sont disponibles avec des unités centrales de différentes classes de puissance et de multiples modules d’extension (modules XIOC). Les automates compacts XC152 permettent de répondre de manière économique à des tâches d’automatisation grâce à leur puissance de traitement, à l’interface SmartWire-DT et à de nombreuses autres interfaces. Autre atout spécifique : l’intégration des technologies de communication modernes dans ces produits. L’échange de données de l’interface Ethernet vers les clients OPC ou le serveur Web intégré autorise des solutions innovantes.
Gamme de livraison
Gamme
Automates modulaires XC
Fonction
Extensions XI/OC
Fonction
Interfaces de comptage
Ensemble d'E/S compact pour le raccordement aux automates modulaires XC100/200
Possibilité d'extension du XC100/200 avec 15 modules XI/OC max.
Bornes à vis ou à ressort au choix pour modules tout-ou-rien/analogiques
Possibilité d'extension du XC100/200 avec 15 modules XI/OC max.
Bornes à vis ou à ressort au choix pour modules tout-ou-rien/analogiques
Description
1 entrée à 100 kHz, (24 V DC, 5 V DC)
2 sorties à transistors tout-ou-rien
opto-découplées, 24 V DC
Connecteur mâle 30 broches pour module de comptage
2 sorties à transistors tout-ou-rien
opto-découplées, 24 V DC
Connecteur mâle 30 broches pour module de comptage
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 61131-2
EN 50178
EN 50178
Température ambiante
0 - +55 °C
Stockage [ϑ]
-25 - +70 °C
Tenue aux vibrations
10 - 57 Hz ± 0.075 mm
57 - 150 Hz ± 1.0 g
57 - 150 Hz ± 1.0 g
Tenue aux chocs
15
Durée de choc 11 ms g
Durée de choc 11 ms g
Résistance aux impacts
500 g/⌀ 50 mm ±25 g
Consommation
200 mA
Catégorie de surtension/Degré de pollution
II/2
Classe de protection
1
Degré de protection
IP20
Emission de perturbations
DIN/EN 55011/22, Classe A
Poids
0.16 kg
Alimentation
Tension assignée [Ue]
24 (12) V DC
Plage admissible
20,4 à 28,8 (11,8 à 14,4)
Ondulation résiduelle
≦ 5 %
Tolérance aux microcoupuresDurée de la coupure
10 ms
Tolérance aux microcoupuresDélai de répétition
1 s
Puissance dissipée maximale [Pv]
1.2 W
Entrées
Limites de comptage
0 - 4294967295 (32 Bit)
Consommation interne [Ie]
200 mA
Fréquence
100 (25 avec quadruple résolution) kHz
Nombre de voies
1
Tension d’entrée
12 - 24 V DC
Tension pour 1 [In]
10 A
Tension pour 0
4 VA/W
Courant d'entrée
≧ 4 mA
Tension d'entrée différentielle [Ue]
5 V DC
Tension pour 1
2 - 5
Tension pour 0
-5 - 8 V DC
Courant d'entrée différentiel
35 mA
Largeur d'impulsion minimale
1 ≧ 4
0 ≧ 4 μs
0 ≧ 4 μs
Séparation galvanique
avec optocoupleurs
Raccordement pour câblage externe
Connecteur 30 broches XIOC-TERM30-CNT4
Câblage externe
Paire torsadée blindée
Sorties
Type de sortie
Transistor (open collector)
Alimentation externe
12/24 V DC (30 max.)
Courant de charge minimal
1 mA
Courant de charge maximal [Ie]
20 mA
Courant de fuite max.
0.5 mA
Chute de tension max. sous 1
1.5 V
Anti-rebondissement désactivé0 → 1Anti-rebondissement désactivé
≦ 1 ms
Anti-rebondissement désactivé1 → 0Anti-rebondissement désactivé
≦ 1 ms
Voies de sortie
2 Nombre
Séparation galvanique
avec optocoupleurs
Raccordement pour câblage externe
Connecteur 30 broches XIOC-TERM30-CNT4
Câblage externe
Paire torsadée blindée
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1.2 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Programmable logic controllers PLC (EG000024) / Module fonctionnel / technologique (EC001422)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - module fonctionnel/technologique (ecl@ss13-27-24-22-05 [AKE528019])
nombre de fonctions
1
capacité de redondance
non
permet le comptage
oui
adapté au pesage
non
adapté à la régulation de température
non
adapté à la régulation de soudure
non
adapté à la régulation de la pression
non
adapté à NC
non
adapté à la mesure du déplacement
non
adapté à CNC
non
adapté à SSI
non
adapté à la détection de valeurs incrémentales
oui
adapté à la détection de valeurs absolues
non
adapté à la régulation du débit
non
adapté à la mesure du débit
non
adapté à la commande de trajectoire
non
adapté à la commande de cames
non
adapté au sciage à la volée
non
adapté à la régulation multi-axes
non
adapté à la régulation mono-axe
oui
adapté au positionnement multi-axes
non
adapté au positionnement mono-axe
oui
adapté aux fonctions de sécurité
non
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
30 mm
hauteur
95 mm
profondeur
100 mm
Homologations
Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -
