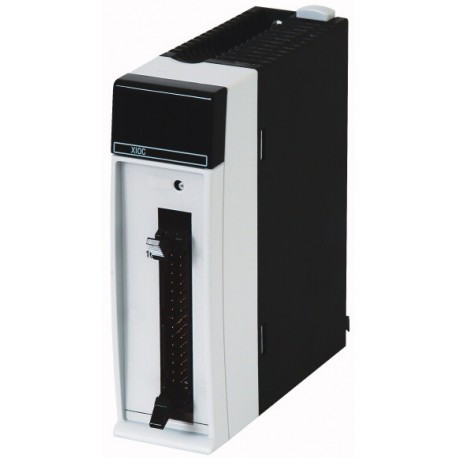

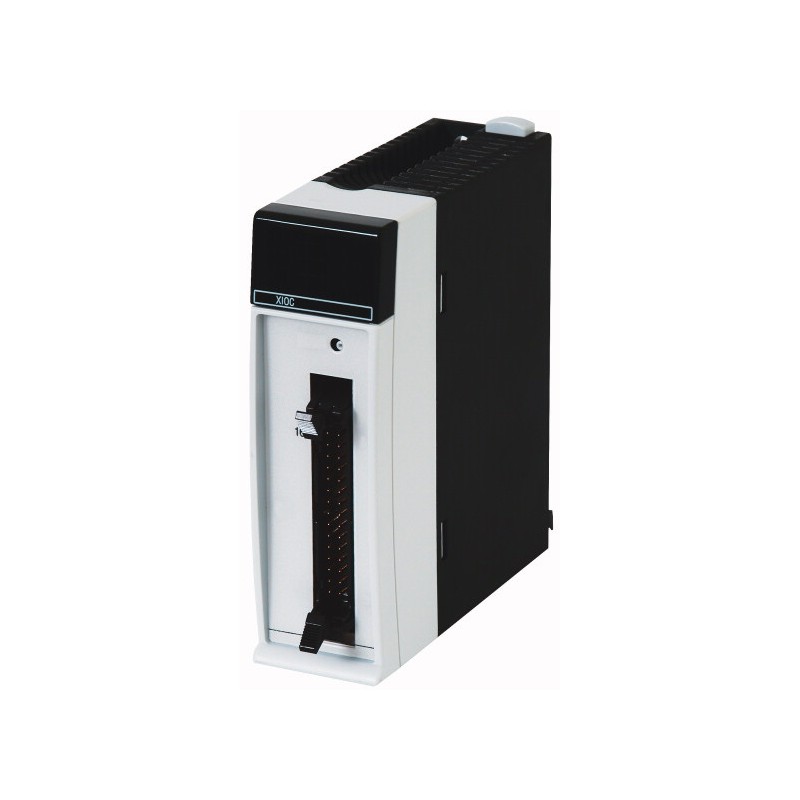

XIOC-1CNT-100KHZ 257906 0004519680 EATON ELECTRIC Módulo Contador 1x100KHz + 2 DP Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XIOC-1CNT-100KHZ 257906 0004519680 EATON ELECTRIC Módulo Contador 1x100KHz + 2 DP

XIOC-1CNT-100KHZ

257906

0004519680

EATON-MOELLER

Módulo Contador 1x100KHz + 2 DP

Módulo para XC100/200 1 Entrada de Contagem Rápida (100kHz) + 2 Saídas

Módulo contador para XC100/200, 24 V DC, 1x100kHz, 2DO (T)

Mais detalhes


Controladores industriais (PLC) > Módulo de função/tecnologia PLC

Automatismos programáveis ​​XC

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Contador de módulo para XC100/200, 24 V DC, 1x100kHz, 2DO(T)
Modular de controladores programáveis XC100 e XC200 oferecer um excelente nível de escalabilidade. CPU diferentes classes de desempenho e uma ampla gama de módulos de expansão (XIOC-Módulo) estão disponíveis. O compacto e modular Clps XC152 facilitar custo-efetivas soluções de automação de tarefas usando o seu poder de computação, o SmartWire-DT interface, bem como toda uma gama de interfaces. uma característica especial é a capacidade de integrar o produto em modernos conceitos de comunicação. A troca de dados através da interface de Ethernet para clientes OPC ou integrado servidores WEB, permite a criação de soluções inovadoras.

Programa de entrega

Função
Contador de módulos
Compact I/O do sistema para a conexão de XC100/200 Clps Modulares
XC100/200 expansível com até 15 XI/OC módulos
Opcionalmente, os parafusos dos terminais ou bornes para digital/analógico módulos
Descrição
1 entrada até 100 kHz, (24 V CC 5 V CC)
2 digitais saídas de transistor
optocoupled, 24 V DC
30 pólo conector necessário para o contador de módulo

Dados técnicos

Geral
Normas
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Armazenamento [ϑ]
-25 - +70 °C
Resistência à vibração
10 - 57 Hz ±0,075 mm
57 - 150 Hz ±1,0 mm
Mecânica, resistência ao choque
Quinze
Choque duração de 11 ms g
Resistência ao impacto
500 g/⌀ 50 mm ±25 g
Consumo de corrente
200 mA
Categoria de sobretensão/grau de poluição
II/2
Classe de proteção
Um
Grau de Proteção
IP20
Emissão de interferências
DIN/EN 55011/22, Classe A,
Peso
0.16 kg
Fonte de alimentação
Tensão nominal [Ue]
24 (12) V DC
Admissível gama
20.4 – 28.8 (11.8 – 14.4)
Ondulação Residual
Superior a 5 %
Neutro pólosDuração do mergulho
10 ms
Neutro pólosTaxa da repetição
1 s
O máximo de perda de energia [Pv]
1.2 W
Entradas
Contador limites
0 - 4294967295 (32 bits)
Interno de consumo de corrente [Ie]
200 mA
Frequência
100 (25, com quatro vezes mais resolução) kHz
Quantidade de canais
Um
Tensão de entrada
12 - 24 V DC
Tensão No [In]
10 Um
A tensão para Fora
4 VA/W
Corrente de entrada
≧ 4 mA
Tensão de entrada diferencial [Ue]
± 5 V DC
Tensão para
2 - 5 V DC
A tensão para Fora
-5 - 8 V DC
Corrente de entrada diferencial
35 mA
Mínimo de largura de pulso
No ≧ 4
Fora ≧ 4 µs
Potencial de isolamento
Opto-isolado
Conexão para cabos externos
30-pólo ligue: XIOC-TERM30-CNT4
Cabos externos
Blindado, cabo de par trançado
Saídas
Tipo de saída
Transistor (coletor aberto)
Fonte de alimentação externa
12/24 V DC (30 max.)
Corrente de carga mínima
1 mA
Corrente de carga máxima [eue]
20 mA
Max. a corrente de fuga
0,5 mA
Max. queda de tensão No
1.5 V
Debounce OFFOff → OnDebounce OFF
1 ms
Debounce OFFNo → OffDebounce OFF
1 ms
Canais de saída
2 Qtd.
Potencial de isolamento
Opto-isolado
Conexão para cabos externos
30-pólo ligue: XIOC-TERM30-CNT4
Cabos externos
Blindado, cabo de par trançado

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.2 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / PLC função/tecnologia módulo (EC001422)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS funcional/tecnológica (módulo de [email protected] [AKE528014])
Número de funções
Um
Redundância
Nenhum
Adequado para a contagem
Sim
Adequado para a ponderação
Nenhum
Adequado para o controle de temperatura
Nenhum
Adequado para soldagem de controle
Nenhum
Adequado para controle de pressão
Nenhum
Adequado para NC
Nenhum
Função electrónica de posicionamento disponíveis
Nenhum
Adequado para CNC
Nenhum
Adequado para SSI
Nenhum
Adequado para incrementais de dados de detecção de
Sim
Adequados para a detecção de valor absoluto
Nenhum
Controlador de fluxo possível
Nenhum
Adequado para o fluxo de medição
Nenhum
Apropriado para o caminho do controlador
Nenhum
Adequado para a cam controlador
Nenhum
Adequado para voar viu
Nenhum
Adequado para controlo multi-eixo
Nenhum
Eixo único controlador possível
Sim
Adequado para multi-eixo de posicionamento
Nenhum
Único eixo de posicionamento
Sim
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
30 mm
Altura
100 mm
Profundidade
95 mm

Aprovações

Padrões De Produto
IEC: veja Dados Técnicos; UL508, CSA-C22.2 Nº 0-M; CSA-C22.2 Nº 142-M; marcação CE
UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
012528
CSA Classe Nenhuma.
2252-01
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -

Dimensões

272X107
272X046

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
