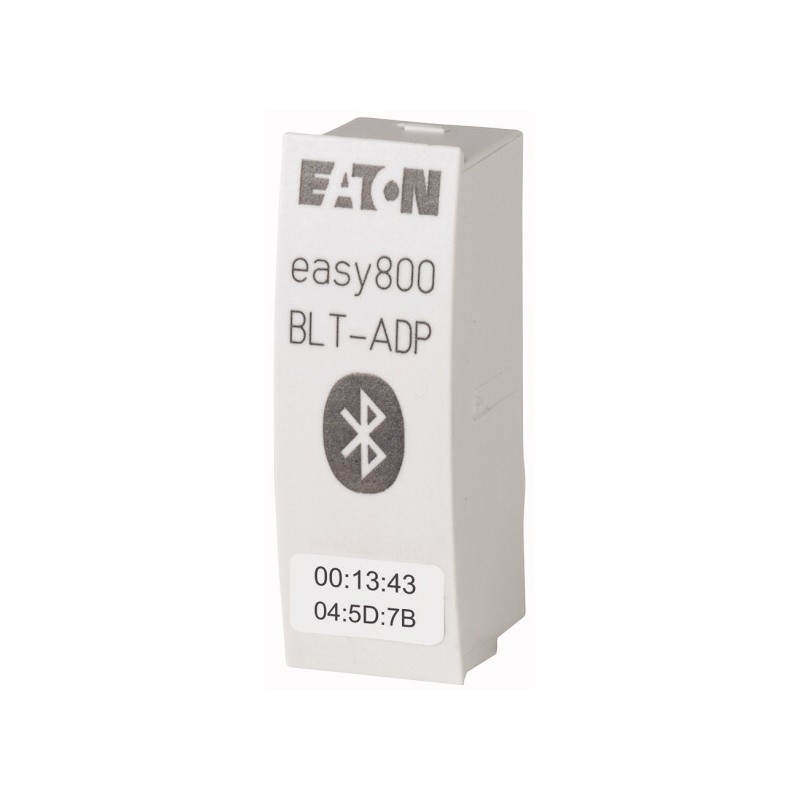

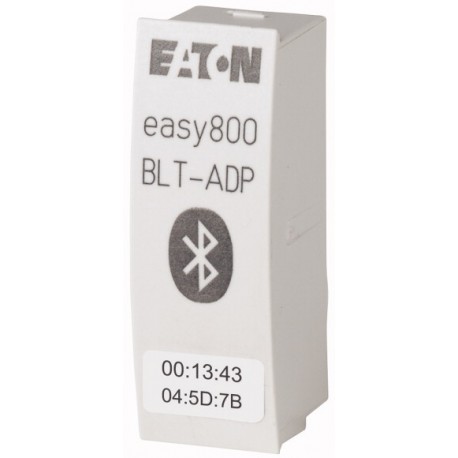

EASY800-BLT-ADP 167651 EATON ELECTRIC Adattatore bluetooth, comunicazione easy800/MFD-CP8/CP10/EC4P con PC, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

EASY800-BLT-ADP 167651 EATON ELECTRIC Adattatore bluetooth, comunicazione easy800/MFD-CP8/CP10/EC4P con PC, ..

EASY800-BLT-ADP

167651

EATON-MOELLER

Adattatore bluetooth, comunicazione easy800/MFD-CP8/CP10/EC4P con PC, inseribile

Maggiori dettagli


sistemi di controllo industriali (PLC) > modulo di comunicazione PLC

Relè programmabili e display multifunzione EASY

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Adattatore bluetooth, comunicazione easy800/MFD-CP8/CP10/EC4P con PC, inseribile
Adattatore Bluetooth per collegamento radio tra PC e easy800 / MFD-CP8/CP10 / EC4P, V2.0 EDR conforme, 4 dBm, collegamento protetto mediante codice pin, portata circa 10 m

Programma di fornitura

Assortimento
Relè di comando easyRelay
Display multifunzione MFD-Titan
Sotto gamma
Accessori per la programmazione
Cavi, adattatori e connettori
Funzione
per il collegamento radio sicuro tra il relè di comando e il PC (programmazione e comunicazione on-line)/smartphone Android e tablet (app easyRemote Display, app easyParameter)
utilizzo con
easy81..., easy82...
MFD-CP8, MFD-CP10 ≧ V. 3.0
EC4P
Interfaccia radio
Modulo Bluetooth utilizzato
easy800-BLT-ADP 02, 03: PAN1321 SPP, ENW89811K4CF
easy800-BLT-ADP 04: PAN1322 SPP, ENW89841A3KF
Bluetooth [Versione]
2.0, EDR conforme
Potenza di trasmissioneLivello di potenza
tip. 2.5 mW
Potenza di trasmissionePotenza di uscita
tip. 4 dBm
Potenza di trasmissioneClasse
2
Potenza di trasmissioneTipo di trasmissione
easy800-BLT-ADP 02, 03 collegamento protetto mediante codice pin
easy800-BLT-ADP 04 collegamento protetto mediante Secure Simple Pairing
Potenza di trasmissioneBaudrate
57600 Bd
Potenza di trasmissionePortata
10 mm
Partner di comunicazione [Numero]
max. 4
Partner di comunicazione [Tipo]
PC

Dati tecnici

Generalità
Conformità alle norme
EN 55011, EN 50178, IEC EN 61000-4, IEC60068-2-6, IEC60068-2-27
Dimensioni (B x H x P)
15 x 45 x 17 mm
Peso
0.08 kg
Montaggio
inseribile nell'interfaccia seriale di easy800-Standard, MFDCP8/CP10, EC4P
Idoneità ai climi
Freddo in base a EN 60068-2-1
Calore in base a IEC 60068-2-2
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Cambio di temperatura secondo IEC 68000-2-14
Temperatura ambiente di servizio
da –25 a +55 (da –13 a +131) °C
Condensa
Eliminazione della condensa con misure idonee
Stoccaggio [ϑ]
da –40 a +70, (da –40 a +158) °C
umidità dell'aria relativa
5 - 95 %
Pressione atmosferica (esercizio)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
vibrazioni [3,5 mm / 1 g]
ampiezza costante 3,5 mm: 5 - 8,4
accelerazione costante 1 g: 8,4 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
0.3 m
Posizione di montaggio
a scelta, secondo la posizione dell'apparecchio
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (ESD)Norma applicata
IEC EN 61000-4-3
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Soppressione radiodisturbo
Classe B
Impulsi Burst
2 kV
Ammisione a IEC EN 61000-4-6
10 V
Prova di isolamento
Grado di inquinamento
2
Interfaccia radio
Omologazioni radio e certificazioni
easy800-BLT-ADP 02, 03 per ENW89811K4C
easy800-BLT-ADP 04 per ENW89841A3KF
R&TTE 1999/5/EC (parte integrante della dichiarazione di conformità CE)
FCC ID: T7VEBMU (USA)
IC: 216QEBMU (Canada)
Bluetooth [Versione]
2.0, EDR conforme
Modulo Bluetooth utilizzato
easy800-BLT-ADP 02, 03: PAN1321 SPP, ENW89811K4CF
easy800-BLT-ADP 04: PAN1322 SPP, ENW89841A3KF
Tempo di accoppiamento
60 Sekunden für Secure Simple Pairing
Potenza di trasmissione
Livello di potenza
tip. 2.5 mW
Potenza di uscita
tip. 4 dBm
Tipo di trasmissione
easy800-BLT-ADP 02, 03 collegamento protetto mediante codice pin
easy800-BLT-ADP 04 collegamento protetto mediante Secure Simple Pairing
Baudrate
57600 Bd
Portata
10 mm
Numero di PC amministrabili
4

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / modulo di comunicazione PLC (EC001423)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / PLC-modulo di comunicazione ([email protected] [AKE531014])
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW wireless
1
numero di interfacce HW altre
0
con interfaccia ottica
no
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
no
standard radio Bluetooth
sì
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
capacità di ridondanza
no
tipo di trasmissione dati
seriale
velocità di trasmissione
57.6 kBit/s
con separazione del potenziale
sì
categoria secondo EN 954-1
SIL secondo IEC 61508
senza
adatto per funzioni di sicurezza
no
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
15 mm
altezza
45 mm
profondità
17 mm

Approvazioni

Product Standards
IEC/EN: see Technical Data; UL508; CSA-C22.2; CE marking
UL File No.
E135462

Dimensioni

2528DIM-15

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
EASY800-BLT-ADP 167651 IT_167651.pdf 184 Kbytes EASY800-BLT-ADP 167651 IT_167651.pdf
