> >>EASY800-BLT-ADP 167651 ELECTRIC Bluetooth-Adapter, Kommunikation easy800 / MFD-CP8 / CP10 / EC4P mit P..
Vorheriges Produkt Nächstes Produkt

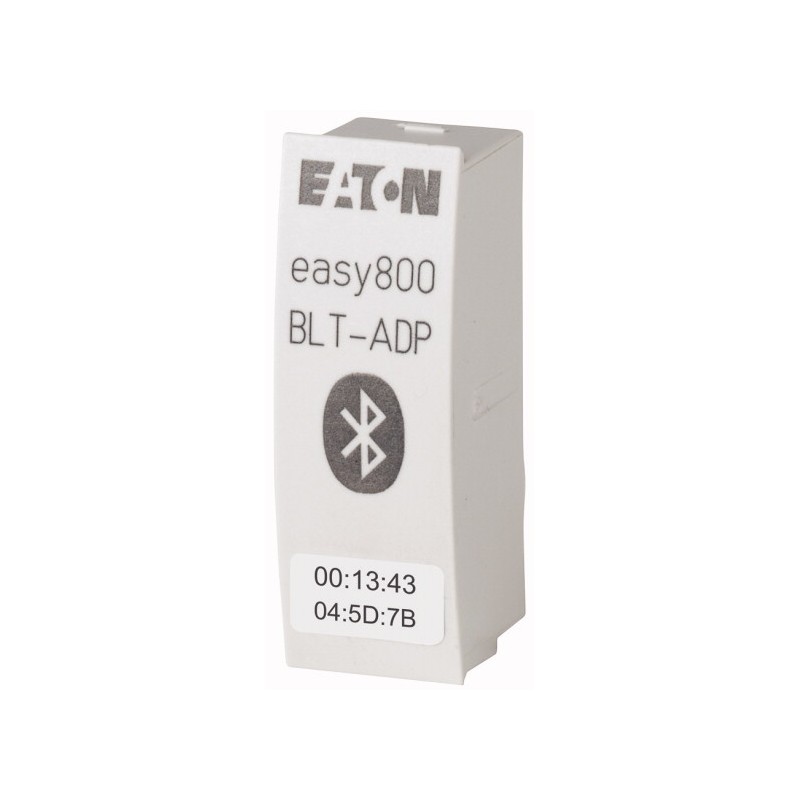

EASY800-BLT-ADP 167651 EATON ELECTRIC Bluetooth-Adapter, Kommunikation easy800 / MFD-CP8 / CP10 / EC4P mit P.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EASY800-BLT-ADP 167651 EATON ELECTRIC Bluetooth-Adapter, Kommunikation easy800 / MFD-CP8 / CP10 / EC4P mit P..

EASY800-BLT-ADP

167651

EATON-MOELLER

Bluetooth-Adapter, Kommunikation easy800 / MFD-CP8 / CP10 / EC4P mit PC, steckbar

Mehr Infos


Industriesteuerungen SPS > SPS-Kommunikations-Modul

EASY programmierbare Relais und MFD-Anzeigen

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Bluetooth Adapter, Kommunikation easy800/MFD-CP8/CP10/EC4P mit PC, steckbar
Bluetooth-Adapter zur Funkverbindung zwischen PC und easy800 / MFD-CP8/CP10 / EC4P, V2.0 EDR konform, 4 dBm, gesicherte Verbindung mittels Pincode, Reichweite ca. 10 m

Lieferprogramm

Sortiment
Steuerrelais easyRelay
Multi-Funktions-Display MFD-Titan
Untersortiment
Programmierzubehör
Leitungen, Adapter und Stecker
Funktion
zur gesicherten Funkverbindung zwischen Steuerrelais und PC (Programmierung und Online-Kommunikation)/Android-Smartphone und Tablet (easyRemote Display App, easyParameter App)
verwendbar für
easy81..., easy82...
MFD-CP8, MFD-CP10 ≧ V. 3.0
EC4P
Funkschnittstelle
eingesetztes Bluetooth-Modul
easy800-BLT-ADP 02, 03: PAN1321 SPP, ENW89811K4CF
easy800-BLT-ADP 04: PAN1322 SPP, ENW89841A3KF
Bluetooth [Version]
2.0, EDR konform
SendeleistungLeistungspegel
typ. 2.5 mW
SendeleistungAusgangsleistung
typ. 4 dBm
SendeleistungKlasse
2
SendeleistungSendeart
easy800-BLT-ADP 02, 03 gesicherte Verbindung mittels Pincode
easy800-BLT-ADP 04 gesicherte Verbindung über Secure Simple Pairing
SendeleistungBaudrate
57600 Bd
SendeleistungReichweite
10 m
Kommunikationspartner [Anzahl]
max. 4
Kommunikationspartner [Art]
PC

Technische Daten

Allgemeines
Normen und Bestimmungen
EN 55011, EN 50178, IEC EN 61000-4, IEC60068-2-6, IEC60068-2-27
Abmessungen (B x H x T)
15 x 45 x 17 mm
Gewicht
0.08 kg
Montage
Verbindungsmöglichkeit mit easy800-Standard, MFD‑CP8/CP10, EC4P serielle Schnittelle
Klimafestigkeit
Kälte nach EN 60068-2-1
Wärme nach IEC 60068-2-2
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Temperaturwechsel nach IEC 68000-2-14
Betriebsumgebungstemperatur
–25 bis +55 (–13 bis +131) °C
Betauung
Betauung durch geeignete Maßnahmen verhindern
Lagerung [ϑ]
–40 bis +70, (–40 bis +158) °C
relative Luftfeuchte
5 - 95 %
Luftdruck (Betrieb)
795 - 1080 hPa
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen [3,5 mm / 1 g]
konstante Amplitude 3,5 mm: 5 - 8,4
konstante Beschleunigung 1 g: 8,4 - 150 Hz
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
18 Schocks
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]
50 mm
freier Fall, verpackt (IEC/EN 60068-2-32)
0.3 m
Einbaulage
Beliebig, abhängig von der Lage des Geräts
Elektromagnetische Verträglichkeit (EMV)
Elektrostatische Entladung (ESD)angewandte Norm
IEC EN 61000-4-3
Elektrostatische Entladung (ESD)Luftentladung
8 kV
Elektrostatische Entladung (ESD)Kontaktentladung
6 kV
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Funkentstörung
Klasse B
Burst Impulse
2 kV
Einströmung nach IEC/EN 61000-4-6
10 V
Isolationsfestigkeit
Verschmutzungsgrad
2
Funkschnittstelle
Funkzulassungen und Zertifizierungen
easy800-BLT-ADP 02, 03 für ENW89811K4C
easy800-BLT-ADP 04 für ENW89841A3KF
R&TTE 1999/5/EC (Bestandteil der CE-Konformitätserklärung)
FCC ID: T7VEBMU (USA)
IC: 216QEBMU (Kanada)
Bluetooth [Version]
2.0, EDR konform
eingesetztes Bluetooth-Modul
easy800-BLT-ADP 02, 03: PAN1321 SPP, ENW89811K4CF
easy800-BLT-ADP 04: PAN1322 SPP, ENW89841A3KF
Kopplungszeit
60 Sekunden für Secure Simple Pairing
Sendeleistung
Leistungspegel
typ. 2.5 mW
Ausgangsleistung
typ. 4 dBm
Sendeart
easy800-BLT-ADP 02, 03 gesicherte Verbindung mittels Pincode
easy800-BLT-ADP 04 gesicherte Verbindung über Secure Simple Pairing
Baudrate
57600 Bd
Reichweite
10 m
Anzahl verwaltbarer PCs
4

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Industriesteuerungen SPS (EG000024) / SPS-Kommunikations-Modul (EC001423)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / SPS-Kommunikations-Modul ([email protected] [AKE531014])
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
1
Anzahl der HW-Schnittstellen sonstige
0
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Funkstandard Bluetooth
ja
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Redundanzfähigkeit
nein
Art der Datenübertragung
seriell
Übertragungsrate
57.6 kBit/s
Mit Potenzialtrennung
ja
Kategorie nach EN 954-1
SIL nach IEC 61508
ohne
Geeignet für Sicherheitsfunktionen
nein
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
15 mm
Höhe
45 mm
Tiefe
17 mm

Approbationen

Product Standards
IEC/EN: see Technical Data; UL508; CSA-C22.2; CE marking
UL File No.
E135462

Abmessungen

2528DIM-15

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
EASY800-BLT-ADP 167651 DE_167651.pdf 184 Kbytes EASY800-BLT-ADP 167651 DE_167651.pdf
