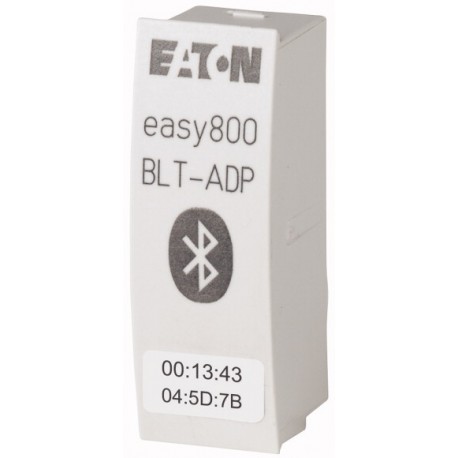

EASY800-BLT-ADP 167651 EATON ELECTRIC Adaptateur Bluetooth, communication easy800/MFD-CP8/CP10/EC4P avec PC,..
EASY800-BLT-ADP
167651
EATON-MOELLER
Adaptateur Bluetooth, communication easy800/MFD-CP8/CP10/EC4P avec PC, débrochable
Commande industrielle API > Module de communication pour API
Relais EASY programmables et écrans MFD
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Adaptateur Bluetooth, communication easy800/MFD-CP8/CP10/EC4P avec PC, débrochable
Adaptateur Bluetooth pour liaison RF entre PC et easy800 / MFD-CP8/CP10 / EC4P, V2.0 conforme EDR, 4 dBm, liaison sécurisée par code PIN, portée env. 10 m
Gamme de livraison
Gamme
Relais de commande easyRelay
Afficheurs multifonctions MFD-Titan
Afficheurs multifonctions MFD-Titan
Autres appareils de la gamme
Equipement complémentaire pour programmation
Câbles, adaptateurs et connecteurs
Câbles, adaptateurs et connecteurs
Fonction
pour connexion sans fil sécurisée entre module logique et PC (programmation et communication en ligne)/smartphone Android et tablette (app d'affichage easyRemote, app easyParameter)
Utilisation avec
easy81..., easy82...
MFD-CP8, MFD-CP10 ≧ V. 3.0
EC4P
MFD-CP8, MFD-CP10 ≧ V. 3.0
EC4P
Interface radiofréquence
Module Bluetooth urtilisé
easy800-BLT-ADP 02, 03: PAN1321 SPP, ENW89811K4CF
easy800-BLT-ADP 04: PAN1322 SPP, ENW89841A3KF
easy800-BLT-ADP 04: PAN1322 SPP, ENW89841A3KF
Bluetooth [Version]
2.0, conforme EDR
Puissance d'émissionNiveau de puissance
référence.2.5 mW
Puissance d'émissionPuissance de sortie
référence.4 dBm
Puissance d'émissionClasse
2
Puissance d'émissionType d'émission
Liaison sécurisée easy800-BLT-ADP 02, 03 par code PIN
Liaison sécurisée easy800-BLT-ADP 04 par couplage simple sûr (Secure Simple Pairing)
Liaison sécurisée easy800-BLT-ADP 04 par couplage simple sûr (Secure Simple Pairing)
Puissance d'émissionVitesse
57600 Bd
Puissance d'émissionPortée
10 m
Interlocuteur [Nombre]
Max. 4
Interlocuteur [Type]
PC
Caractéristiques techniques
Généralités
Conformité aux normes
EN 55011, EN 50178, IEC EN 61000-4, IEC60068-2-6, IEC60068-2-27
Encombrements (L x H x P)
15 x 45 x 17 mm
Poids
0.08 kg
Facilité de montage et gain de place
débrochable sur interface série de easy800-Standard, MFDCP8/CP10, EC4P
Résistance climatique
Froid selon EN 60068-2-1
Chaleur selon IEC 60068-2-2
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Changement de température selon IEC 68000-2-14
Chaleur selon IEC 60068-2-2
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Changement de température selon IEC 68000-2-14
Température d'emploi environnante
–25 à +55 (–13 à +131) °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage [ϑ]
–40 à +70, (–40 à +158) °C
Humidité relative
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations [3,5 mm / 1 g]
amplitude constante 3,5 mm : 5 - 8,4
Accélération constante de 1 g : 8,4 - 150 Hz
Accélération constante de 1 g : 8,4 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
0.3 m
Position de montage
au choix, selon position de l'appareil
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (ESD)Norme appliquée
IEC EN 61000-4-3
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
immunité aux perturbations radioélectroniques
Classe B
Transitoires rapides en salves
2 kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Degré de pollution
2
Interface radiofréquence
Homologations radio et certifications
easy800-BLT-ADP 02; 03 pour ENW89811K4C
easy800-BLT-ADP 04 pour ENW89841A3KF
R&TTE 1999/5/EC (partie intégrante de la déclaration de conformité CE)
FCC ID: T7VEBMU (USA)
IC: 216QEBMU (Canada)
easy800-BLT-ADP 04 pour ENW89841A3KF
R&TTE 1999/5/EC (partie intégrante de la déclaration de conformité CE)
FCC ID: T7VEBMU (USA)
IC: 216QEBMU (Canada)
Bluetooth [Version]
2.0, conforme EDR
Module Bluetooth urtilisé
easy800-BLT-ADP 02, 03: PAN1321 SPP, ENW89811K4CF
easy800-BLT-ADP 04: PAN1322 SPP, ENW89841A3KF
easy800-BLT-ADP 04: PAN1322 SPP, ENW89841A3KF
Temporisation couplage
60 Sekunden für Secure Simple Pairing
Puissance d'émission
Niveau de puissance
référence.2.5 mW
Puissance de sortie
référence.4 dBm
Type d'émission
Liaison sécurisée easy800-BLT-ADP 02, 03 par code PIN
Liaison sécurisée easy800-BLT-ADP 04 par couplage simple sûr (Secure Simple Pairing)
Liaison sécurisée easy800-BLT-ADP 04 par couplage simple sûr (Secure Simple Pairing)
Vitesse
57600 Bd
Portée
10 m
Nombre de PC à administrer
4
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / Module de communication pour API (EC001423)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - module de communication ([email protected] [AKE531014])
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
1
nombre d'autres interfaces matérielles
0
avec interface optique
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
oui
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
capacité de redondance
non
type de transmission de données
de série
taux de transmission
57.6 kBit/s
avec séparation de potentiel
oui
catégorie selon EN 954-1
SIL conformément à IEC 61508
sans
adapté aux fonctions de sécurité
non
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
15 mm
hauteur
45 mm
profondeur
17 mm
Homologations
Product Standards
IEC/EN: see Technical Data; UL508; CSA-C22.2; CE marking
UL File No.
E135462
Encombrements
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
| EASY800-BLT-ADP 167651 FR_167651.pdf | 184 Kbytes |
|
