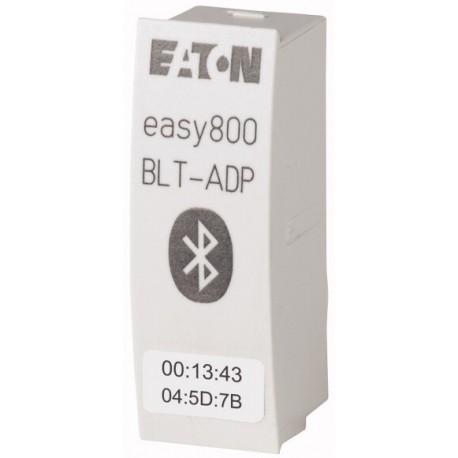

EASY800-BLT-ADP 167651 EATON ELECTRIC Módulo adaptador Bluethooth Para Easy800, MFD-CP8/CP10, EC4P Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EASY800-BLT-ADP 167651 EATON ELECTRIC Módulo adaptador Bluethooth Para Easy800, MFD-CP8/CP10, EC4P

EASY800-BLT-ADP

167651

EATON-MOELLER

Módulo adaptador Bluethooth; Para Easy800, MFD-CP8/CP10, EC4P

Adaptador Bluetooth, comunicación easy800/MFD-CP8/CP10/EC4P con PC, plug-in

Adaptador Bluetooth para la conexión por radio entre el PC y 800 IEC8-10-4, conforme a V2.0 EDR, 4 dBm, conexión segura basada en código PIN, alcance aprox. 10 m

Más detalles


Controladores industriales (PLC) > Módulo de comunicación de PLC

Relés programables EASY y pantallas MFD

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Adaptador de Bluetooth, la comunicación easy800/MFD-CP8/CP10/EC4P con el PC, plug-in
Adaptador Bluetooth para conexión de radio entre el PC y 800 IEC8-10-4, V2.0 EDR cumplir, 4 dBm, el código PIN basado en una conexión segura, rango de aprox. 10 m

Programa de entrega

Gama de productos
Relé de Control de easyRelay
Multi-función de pantalla MFD-Titan
Subrango
Programación de accesorios
Cables, componentes adaptadores y enchufes
La función
Para asegurar la conexión por radio entre el relé de control y el PC (programación y la comunicación en línea)/Android smartphone y tablet (easyRemote pantalla de la aplicación, easyParameter app)
Para el uso con
easy81..., easy82...
MFD-CP8, MFD-CP10 ≧ V. 3.0
EC4P
interfaz de radio
Módulo Bluetooth se utiliza
easy800-BLT-ADP 02, 03: PAN1321 SPP, ENW89811K4CF
easy800-BLT-ADP 04: PAN1322 SPP, ENW89841A3KF
BlueTooth [Versión]
2.0, EDR cumplir
La transmisión de potencia deNivel de salida
typ. 2.5 mW
La transmisión de potencia dePotencia de salida
typ. 4 dBm
La transmisión de potencia deClase
Dos
La transmisión de potencia deTransission modo
easy800-BLT-ADP 02, 03 conexión segura mediante código PIN
easy800-BLT-ADP 04 conexión segura usando secure simple pairing
La transmisión de potencia deVelocidad en baudios
57600 Bd
La transmisión de potencia deRango de
10 m
Compañeros de la comunicación [Count]
max. 4
Compañeros de la comunicación [Tipo]
PC

Datos técnicos

General
Normas
EN 55011, EN 50178, IEC EN 61000-4, IEC60068-2-6, IEC60068-2-27
Dimensiones (W x H x D)
15 x 45 x 17 mm
Peso
0.08 kg
Montaje
Puede ser conectado a la easy800 Estándar, MFD‑CP8/CP10, EC4P interfaz serial
Climáticas de corrección
Frío EN 60068-2-1
El calor IEC 60068-2-2
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El cambio de temperatura según IEC 68000-2-14
Temperatura ambiente de operación
-25 a +55 (-13 a +131) °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento [ϑ]
-40 a +70, (-40 a +158) °C
humedad relativa
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones [3,5 mm / 1 g]
amplitud constante de 3,5 mm: 5 - 8,4
la aceleración constante 1 g: 8,4 - 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
0.3 m
Posición de montaje
Cualquiera, depende de la posición del dispositivo
Compatibilidad electromagnética (EMC)
La descarga electrostática (ESD)estándar aplicado
EN 61000-4-3 IEC
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Supresión de interferencia de Radio
Clase B
Ráfaga
2 kV
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Grado de contaminación
Dos
interfaz de radio
Las licencias de Radio y certificaciones
easy800-BLT-ADP 02, 03 para ENW89811K4C
easy800-BLT-ADP 04 de ENW89841A3KF
R&TTE 1999/5/CE de la comisión (parte de la Declaración CE de Conformidad)
FCC ID: T7VEBMU (ESTADOS UNIDOS)
IC: 216QEBMU (Canadá)
BlueTooth [Versión]
2.0, EDR cumplir
Módulo Bluetooth se utiliza
easy800-BLT-ADP 02, 03: PAN1321 SPP, ENW89811K4CF
easy800-BLT-ADP 04: PAN1322 SPP, ENW89841A3KF
Acoplamiento de tiempo
60 Sekunden für Secure Simple Pairing
La transmisión de potencia de
Nivel de salida
typ. 2.5 mW
Potencia de salida
typ. 4 dBm
Transission modo
easy800-BLT-ADP 02, 03 conexión segura mediante código PIN
easy800-BLT-ADP 04 conexión segura usando secure simple pairing
Velocidad en baudios
57600 Bd
Rango de
10 m
Número de equipos que pueden ser conectados
Cuatro

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / PLC módulo de comunicación (EC001423)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS módulo de comunicación ([email protected] [AKE531014])
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Uno
Número de HW-interfaces de otros
Cero
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
Sí
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
La redundancia
No
Tipo de transmisión de datos
De serie
La tasa de transmisión de
Un 57,6 kBit/s
Con separación de potencial
Sí
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Adecuado para las funciones de seguridad
No
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
15 mm
Altura
45 mm
Profundidad
17 mm

Aprobaciones

Normas De Producto
IEC/EN: ver Datos Técnicos; UL508; CSA-C22.2; marcado CE
UL File No.
E135462

Dimensiones

2528DIM-15

ETIM for 167651 Controladores lógicos programables PLC (EC001423)
Característica Valor
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 0
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW sin cables (EF006933) 1
Número de interfaces HW Otras (EF003027) 0
Con interfaz óptica (EF003028) No
Soporta el protocolo EtherCAT (EF017564) No
Soporta el protocolo TCP/IP (EF003050) No
Soporta el protocolo PROFIBUS (EF003052) No
Soporta el protocolo CAN (EF003053) No
Soporta el protocolo INTERBUS (EF003054) No
Soporta el protocolo ASI (EF003051) No
Soporta protocolo KNX (EF003055) No
Soporta el protocolo Modbus (EF003057) No
Soporta el protocolo de autopista de datos (EF003058) No
Soporta el protocolo DeviceNet (EF003059) No
Soporta el protocolo SUCONET (EF003060) No
Soporta el protocolo LON (EF003017) No
Soporta el protocolo PROFINET IO (EF007525) No
Soporta el protocolo PROFINET CBA (EF007524) No
Soporta el protocolo SERCOS (EF006657) No
Soporta el protocolo Foundation Fieldbus (EF007522) No
Soporta el protocolo Ethernet/IP (EF007521) No
Soporta el protocolo AS-Interface Safety at Work (EF007519) No
Soporta el protocolo DeviceNet Safety (EF007520) No
Soporta el protocolo de seguridad INTERBUS (EF006662) No
Soporta el protocolo PROFIsafe (EF007526) No
Soporta el protocolo SafetyBUS p (EF007527) No
Soporta el protocolo para otros sistemas bus (EF003062) No
Estándar inalámbrico Bluetooth (EF007178) Sí
Estándar de radio WLAN 802.11 (EF007179) No
Estándar de radio GPRS (EF008523) No
Estándar de radio GSM (EF008524) No
Estándar de radio UMTS (EF008525) No
Maestro de enlace E/S (EF007298) No
Redundancia (EF003156) No
Tipo de transmisión de datos (EF008225) En serie
Velocidad de transferencia (EF003271) 57.6 kBit/s
Con aislamiento galvánico (EF003272) Sí
SIL según IEC 61508 (EF009889) Ninguno
Apto para funciones de seguridad (EF001597) No
Nivel de rendimiento según EN ISO 13849-1 (EF007399) Ninguno
Equipos asociados (Ex ia) (EF004141) No
Equipos asociados (Ex ib) (EF004142) No
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Certificado para áreas peligrosas UL clase I (EF017622) No
Certificado para UL clase II (EF017625) No
Certificado para áreas peligrosas UL Clase III (EF017627) No
Certificado para áreas peligrosas UL División 1 (EF017628) No
Certificado para áreas peligrosas UL División 2 (EF017629) No
Certificado para áreas peligrosas grupo A (acetileno) (EF017632) No
Certificado para áreas peligrosas grupo B (hidrógeno) (EF017633) No
Certificado para áreas peligrosas grupo C (etileno) (EF017635) No
Certificado para áreas peligrosas grupo D (propano) (EF017636) No
Certificado para áreas peligrosas grupo E (polvos metálicos) (EF017637) No
Certificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638) No
Certificado para áreas peligrosas grupo G (polvos no conductores) (EF017639) No
Anchura (EF000008) 16 mm
Altura (EF000040) 45 mm
Profundidad (EF000049) 18 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
