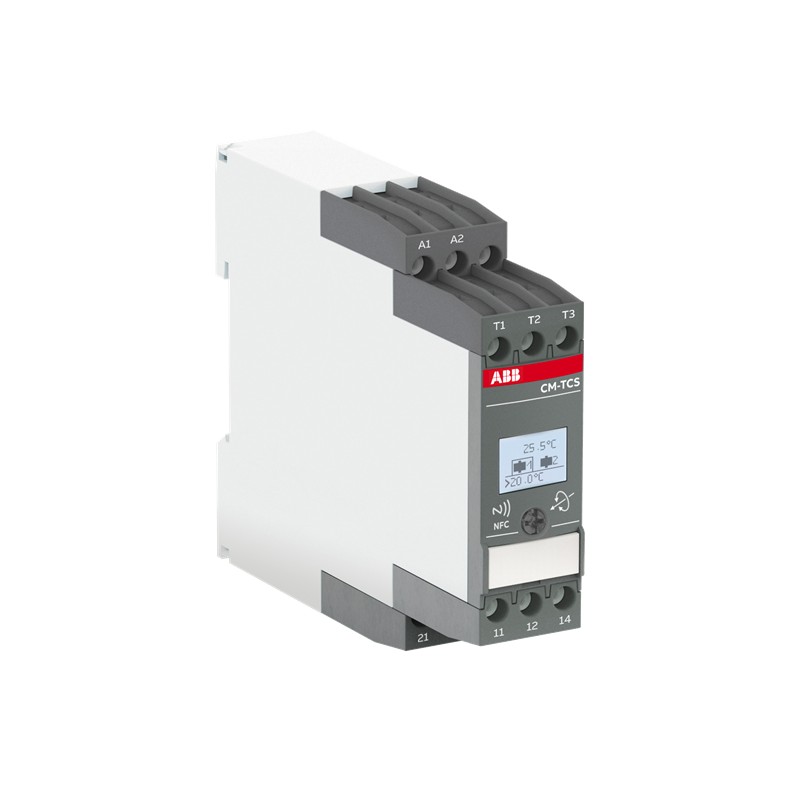

1SVR740740R0110 ABB Relè di temperatura 1 sensore 24-240VAC/DC
1SVR740740R0110
ABB
Relè di temperatura 1 sensore 24-240VAC/DC
CM-TCS.011P Temp. monitoring relays LCD+NFC, -200..+850°C, 24-240VAC/DC
relè > Relè di monitoraggio temperatura
Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4013614552748 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC112286C0201 |
| Istruzioni e manuali | 1SVC730690M0000 |
| 1SAC200259M0001 | |
| EPLAN Data | 9AAC159147_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 22.5 mm |
| Altezza prodotto | 85.6 mm |
| Profondità prodotto | 103.7 mm |
| Peso netto prodotto | 0.141 kg |
| Dati tecnici | |
| Funzione | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Intervallo di misura | -200 ... 850 °C |
| Tipo sensore | PT100 |
| PTC | |
| Bimetal Switch | |
| NTC | |
| PT1000 | |
| Tensione nominale di alimentazione di controllo (Us) | 24 ... 240 V AC/DC |
| Frequenza nominale (f) | Circuito di Alimentazione 50 Hz |
| Circuito di Alimentazione 60 Hz | |
| Circuito di Alimentazione DC Hz | |
| Uscita | 2x 1 C/O Contacts, Configurable |
| Tipo di morsetto | Screwless Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 4 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V) 3 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 4 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2 A |
| Capacità di commutazione minima | 12 V |
| 100 mA | |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Misura / Circuito di Uscita 6 kV |
| Circuito di Uscita 1 / Circuito di Uscita 2 4 kV | |
| Circuito di Alimentazione / Circuito di Misura 6 kV | |
| Circuito di Alimentazione / Circuito di Uscita 6 kV | |
| Tensione nominale di isolamento (Ui) | Circuito di Misura / Circuito di Uscita 600 V |
| Circuito di Uscita 1 / Circuito di Uscita 2 300 V | |
| Circuito di Alimentazione / Circuito di Misura 600 V | |
| Circuito di Alimentazione / Circuito di Uscita 600 V | |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Dispositivi di protezione da cortocircuito | Circuito di Uscita NC - Fusibili Tipo F 6 A |
| Circuito di Uscita NO - Fusibili Tipo F 10 A | |
| Durata elettrica | AC-12 100000 ciclo (i) |
| Durata meccanica | Nr. Operations 30000000 ciclo (i) |
| Capacità di connessione | Flexible with Ferrule 2x 0.5 ... 1.5 mm² |
| Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm² | |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Lunghezza di spelatura cavo | 8 mm |
| Posizione di montaggio | 1 ... 6 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito di Uscita 300 V AC |
| Sezioni dei cavi UL/CSA | Flessibile 2x 18-16 AWG |
| Rigid 2x 20-16 AWG | |
| Servizio pilota di elementi di contatto secondo UL508 | B300 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| SCIP | fd214699-d329-4a2d-9bfa-6dc067b6b37b Germania (DE) |
| SCIP semplificato | 01ce45ce-e437-4d58-9333-ef81d4d90444 Germania (DE) |
| 1033a407-38b3-43a5-b256-dcfc90fb8273 Portogallo (PT) | |
| 1ecfbe68-1937-4095-87a7-8e29439f97a4 Paesi Bassi (Olanda) (NL) | |
| 26a3e065-8d97-44d2-ab52-7ff5da698c9c Germania (DE) | |
| 2da11c3d-dc2d-4aa0-9b5d-ff653563ca1a Polania (PL) | |
| 3a9b7b08-44b5-4e7c-bd48-ccc5638cecae Belgio (BE) | |
| 3ebc644e-4df3-4b16-920e-ef67017c44c2 Estonia (EE) | |
| 47c108b6-a582-4891-9866-9751196c4da7 Svezia (SE) | |
| 48ea102f-ef5e-4944-a21d-b40783484a2f Francia (FR) | |
| 4a78a25f-7c87-424d-91e5-3c7269299221 Belgio (BE) | |
| 4ccf62ef-d013-40f1-baa2-cd62e34d0581 Grecia (GR) | |
| 52af5348-68a7-4145-b2d0-f446e736ebd1 Danimarca (DK) | |
| 55d7a729-f427-4d09-b67f-c9e53a809946 Italia (IT) | |
| 619ef4f9-8320-4614-b121-bf70f2481bc7 Repubblica Ceca (CZ) | |
| 63b95598-0644-4ed4-b80c-a73bf5f6ae70 Norvegia (NO) | |
| 82dcbbbc-cc53-4783-99af-d5ef004dbda1 Croazia (HR) | |
| 83c11751-e910-4ea3-9c53-69f28f66323c Germania (DE) | |
| 8d1449fe-cc0b-48e9-be6d-ea1ad123e7ef Polania (PL) | |
| b0d272e4-3195-48d1-a4bb-e6f0adb91734 Finlandia (FI) | |
| c2138c6a-b51d-4348-a495-fa92703a3116 Francia (FR) | |
| cc126868-305a-4b0d-ae2b-748a3427bf98 Germania (DE) | |
| de1cfcbe-3233-4511-b2f3-8cfae362db88 Bulgaria (BG) | |
| e8efc253-8d8c-41f5-8478-8e9a2e7969e5 Spagna (ES) | |
| ef94202f-d8d0-4ba2-ab2e-2d77369bfdb1 Ungheria (HU) | |
| f4a468ae-4cd4-41f2-a76f-5904b9b5989c Ungheria (HU) | |
| fa67b7f0-781f-459a-a357-ffcf64367afe Polania (PL) | |
| fb52b069-0c0f-42f0-9362-a0a513ebd984 Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Dichiarazione prodotto ambientale - EPD | 1SAC200438H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2018010303056014 |
| Certificato CSA | UL-CA-L140448-41-22600202-2 |
| Declaration of Conformity - CCC | 2020980303000208 |
| Dichiarazione di conformità - CE | 1SVD981086-00 |
| Declaration of Conformity - UKCA | 1SVD981086-10 |
| EU Data Act Compliance Declaration | 1SFC100125C0342 |
| Certificato UL | UL-US-L140448-11-22600202-2 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 97 mm |
| Profondità imballo livello 1 | 30 mm |
| Altezza imballo livello 1 | 109 mm |
| Peso lordo imballo livello 1 | 0.161 kg |
| EAN imballo livello 1 | 4013614552748 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | B |
| ETIM 7 | EC001446 - apparecchio di monitoraggio temperatura |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| eClass | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| con morsetti amovibili (EF003340) | No |
| numero di circuiti di misura (EF003425) | 1 |
| salvataggio errori possibile (EF003423) | No |
| reset esterno possibile (EF003426) | No |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| campo di misura della temperatura (EF009788) | -200 °C |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 85.6 mm |
| profondità (EF000049) | 103.7 mm |
